SWITCH-Pipetten – Bedienungsanleitung V00

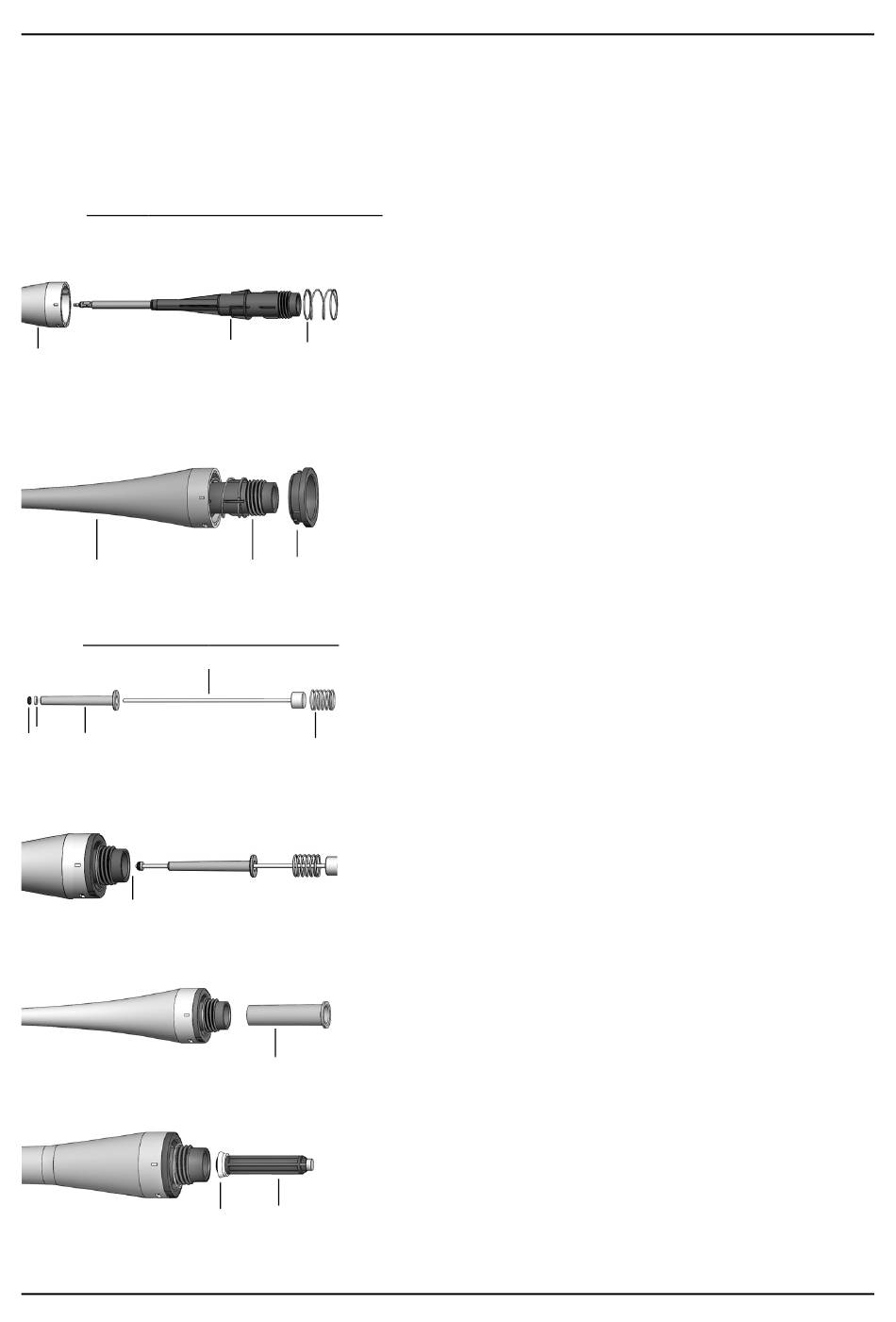

Wiederzusammenbau
Untersuchen Sie vor dem Wiederzusammenbau der Pipette jede Komponente auf Fussel
oder Staub. Es wird empfohlen, den O-Ring und die Dichtung bzw. die Topfmanschette
zu ersetzen. Schmieren Sie den Kolben, die O-Ringe und die Dichtungen leicht
(siehe „5.5.3 Schmieren" auf Seite 33).
Alle Modellgrößen:
l
l
Modelle 2 µl,10 µl, 20 µl und 100 µl:
Siehe „ Demontage" auf Seite 28 für Abbildungen des unteren Endes bei allen Modellen.
f
e
g
g
Modelle 200 µl, 1000 µl:
www.integra-biosciences.com
1) Führen Sie den schwarzen Zylinder (k) in die weiße
Hülse (l) ein. Drehen Sie ihn, bis er in seine Position
fällt. Drücken Sie den Zylinder nach unten und
j
k
vergewissern Sie sich, dass er gerade in der Hülse
sitzt.
2) Schieben Sie die Auswurffeder (j) auf die
Oberseite des Zylinders (k).
3) Positionieren Sie den schwarzen Sicherungsring
(i) an der Oberseite der Hülse (l) über dem Zylinder
(k). Drehen Sie die Hülse im Uhrzeigersinn, bis der
Sicherungsring einrastet und den Zylinder in der
i
k
Zylindereinheit festhält.
4) Streifen
h
Druckhülse (e; nur 2, 10, 20 µl), die Dichtung (f)
und den leicht geschmierten O-Ring (g) auf den
d
Kolben (h). Stellen Sie sicher, dass der schwarze
O-Ring sicher in der weißen Baugruppe aus
Dicht-/Stützring (f; nur 2–10 µl und 100 µl) sitzt.
5) Positionieren Sie die Baugruppe aus O-Ring (g)
und Dichtung am äußersten Ende und setzen Sie
die Kolbeneinheit vorsichtig in die Zylindereinheit
ein. Lassen Sie die Kolbenbaugruppe in ihre
Position fallen, ohne sie hineinzudrücken, um den
dünnen Kolben nicht zu beschädigen.
6) Schieben Sie die große Rückhaltehülse (c) in die
Zylindereinheit. Der Kragen liegt am oberen Teil
der Pipette. Die Hülse sollte auf der Auswurffeder
c
aufsitzen.
4) Bringen Sie die Topfmanschette (m) am Kolben
(h) an. Setzen Sie den Kolben in die geschmierte
Zylindereinheit.
h
m
Sie die Rückhaltefeder
Wartung
(d), die
