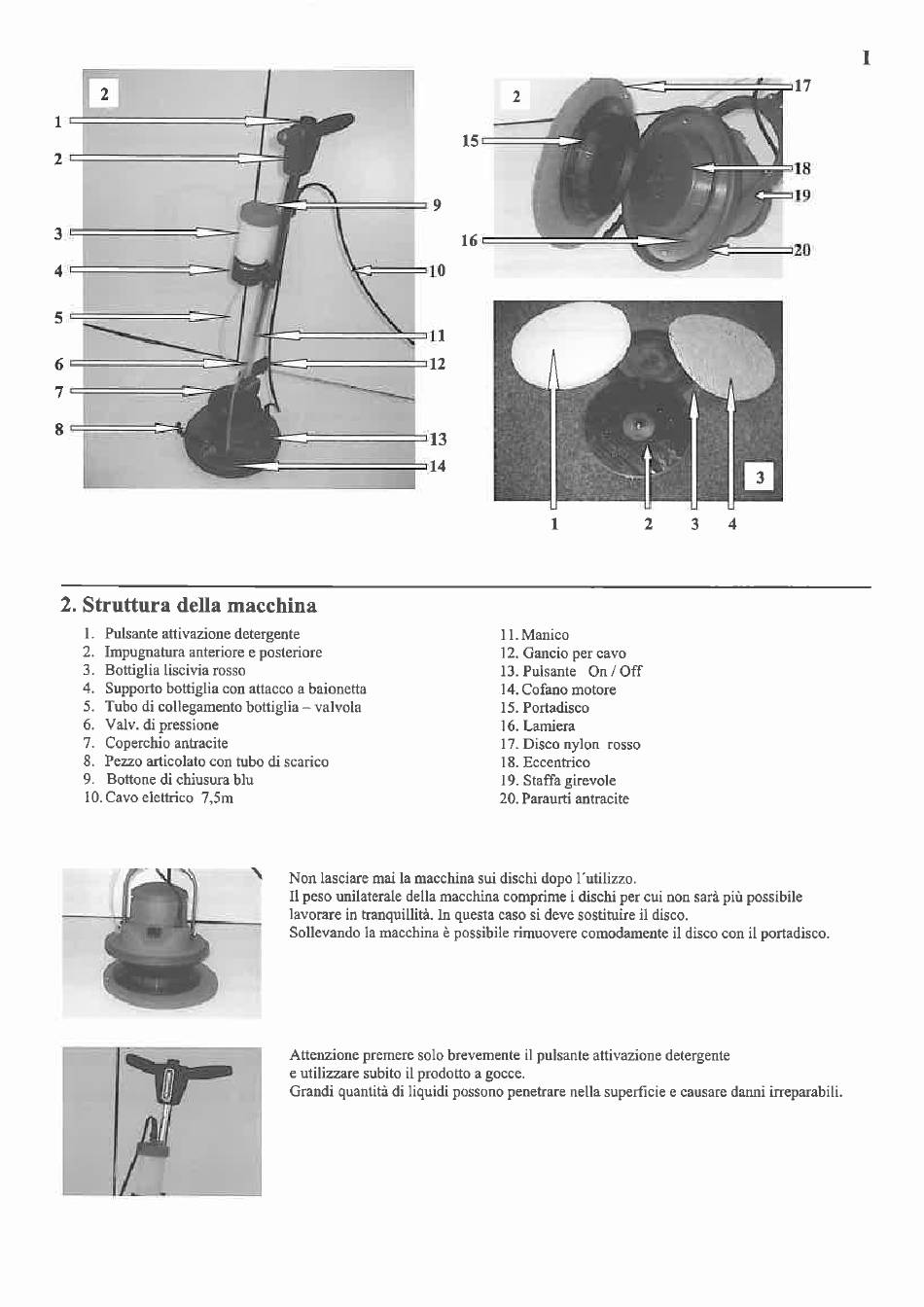

2. Struttura della macchina
Pulsanteattivazione detergente
l.
2. Impugnatura anteriore eposteriore
3. Bottiglia liscivia rosso
4. Supporto bottiglia con attacco a baionetta
5. Tubo di collegamentobottiglia —valvola
Valv. di pressione
6.
7. Coperchio antracite
8. Pezzo articolato con tubo di scarico
Bottone di chiusura
9.
10. Cavo elettrico 7,5m
blu
Non lasciare mai Ia macchina sui dischi dopo I •utilizzo.
II peso unilaterale della macchina comprime i dischi per cui non sarå piü possibile
lavorare in tranquillitå. In questacaso si devesostituire il disco.
Sollevando ia macchina
Attenzione premeresolo brevementeil pulsanteattivazione detergente
e utilizzare subito il prodotto a gocce.
Grandi quantitådi liquidi possonopenetrarenella superficie e causaredanni irreparabili.
2
15
9
16
10
11
12
13
14
1
I I. Mamco
12.Gancio per cavo
13. Puisante On / Off
14. Cofano motore
15. Portadisco
16. Lamiera
17. Disco nylon rosso
18. Eccentrico
19. Staffa girevole
20. Paraurti antracite
possibile rimuovere comodamente il disco con il portadisco.
17
18
19
20
