VEVOR DG-K70 Originalanleitung Seite 37

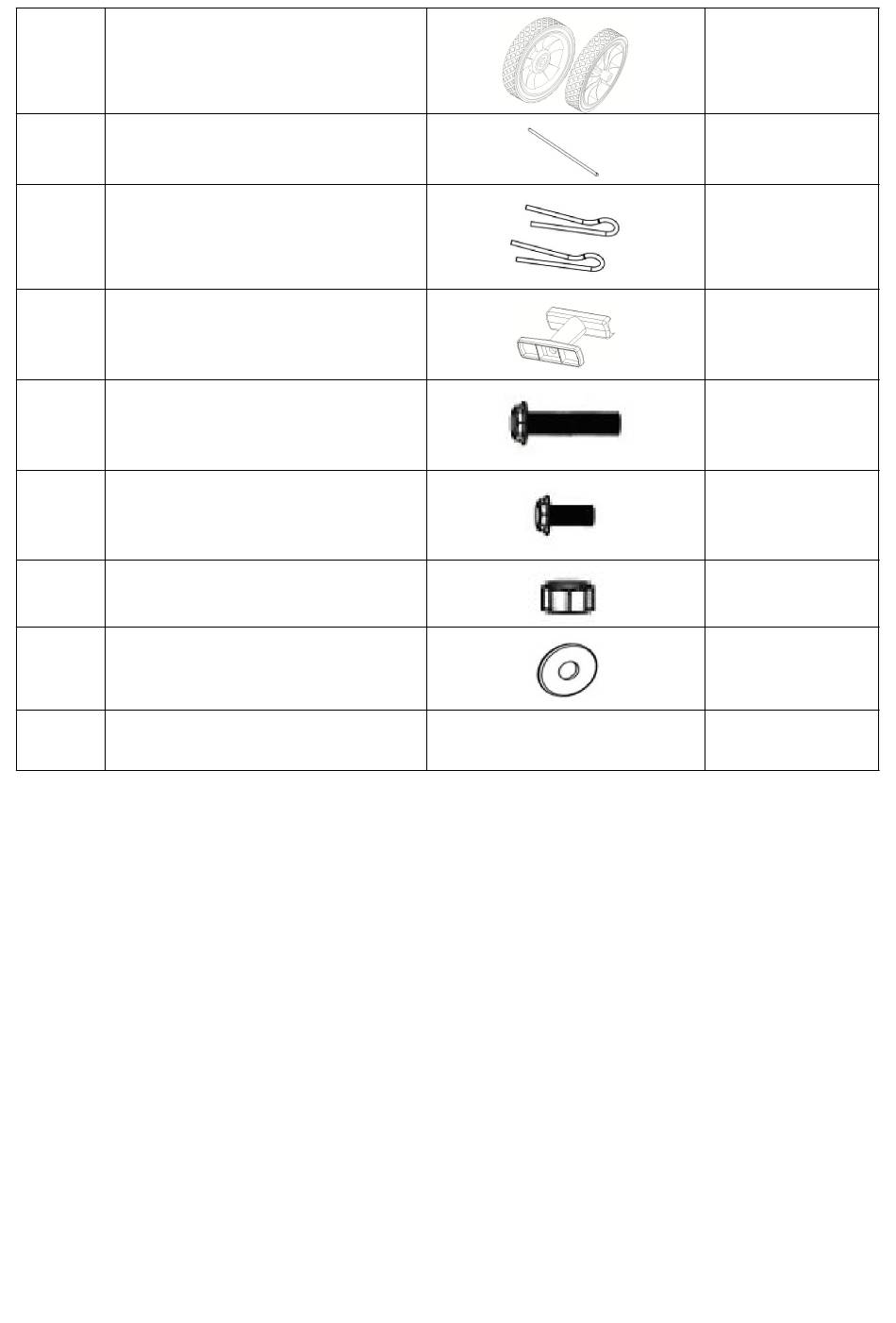

3
4
5 Goupille fendue
6 Enrouleur de cordon
7
8
9
10
1 1
Préparation des outils
-Outils requis : Tournevis cruciforme moyen, clé plate ou réglable de 5/16',
pince à bec effilé.
ASSEMBLAGE DU CADRE ET DES ROUES
1. Faites glisser l'essieu à travers les trous du cadre de support de roue.
2. Faites glisser les roues sur chaque essieu, en vous assurant que la tige
de valve (si pneumatique) est vers l'extérieur (voir Fig. 2)
3. Glissez les rondelles plates (L) sur l'essieu, au-delà du petit trou. Insérez
la goupille fendue dans le trou de l'essieu et pliez les pattes de la goupille
avec une pince à bec effilé pour la fixer.
Roue
Essieu
Vis (M5*42)
Vis (M5*28)
Écrou (M5)
Rondelle
Manuel
- 9 -
2 pièces
1 pièce
2 pièces
2 pièces
2 pièces
8 pièces
10 pièces
2 pièces
1 pièce
