VEVOR SCA-60W Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. VEVOR Anleitungen
  4. Heizgeräte
  5. SCA-60W
  6. Bedienungsanleitung
VEVOR SCA-60W Bedienungsanleitung

VEVOR SCA-60W Bedienungsanleitung

Saunaofen
Vorschau ausblenden Andere Handbücher für SCA-60W:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 33

Quicklinks

Diese Anleitung herunterladen
Technical Support and E-Warranty Certificate www.vevor.com/support

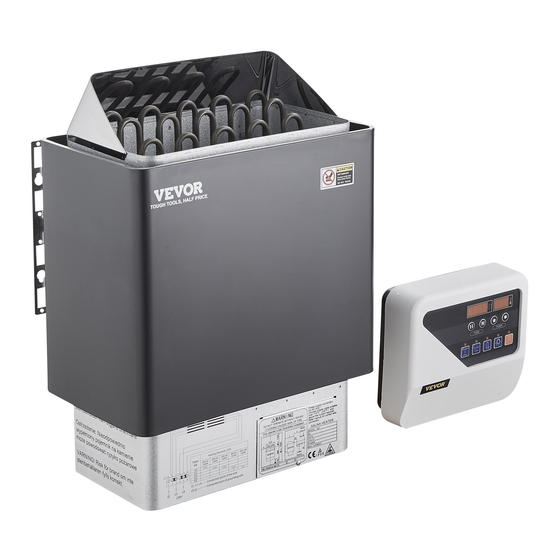

SAUNA HEATER
MODEL:SCA-60W/SCA-80W/SCA-90W
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
