4

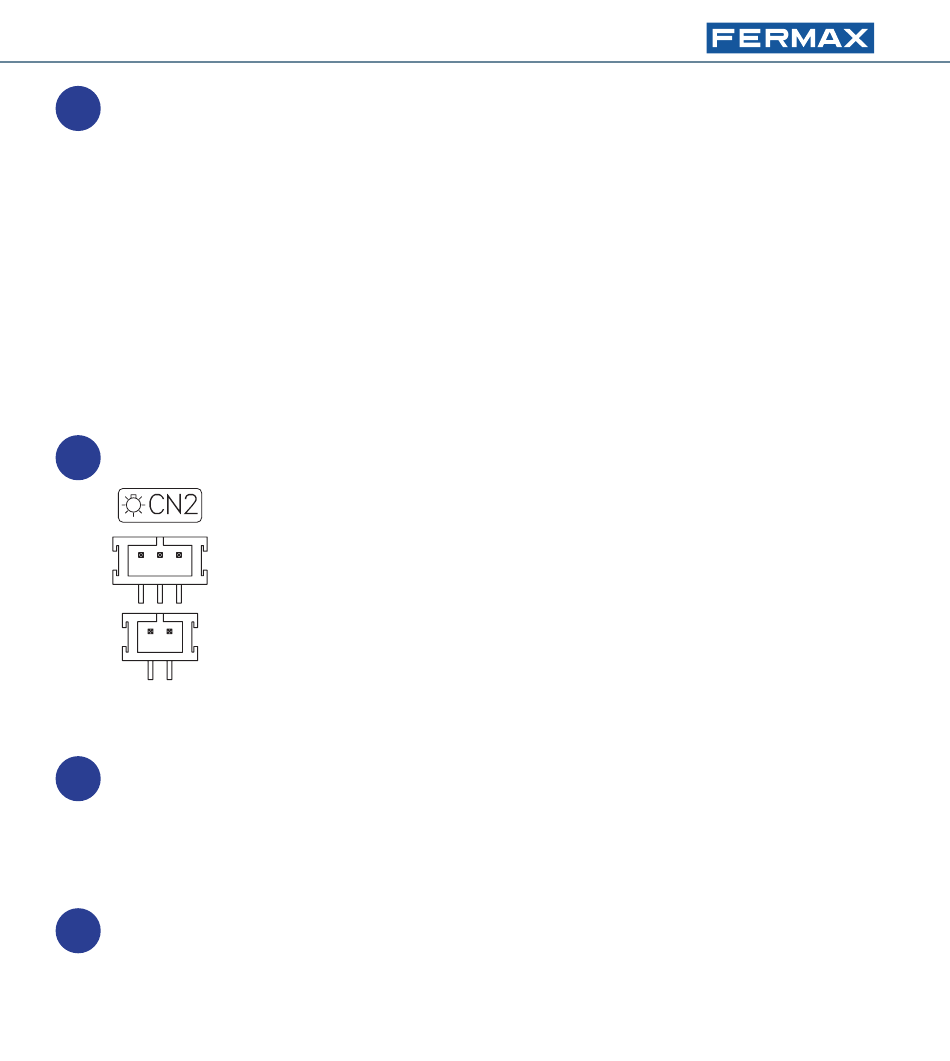

Anschlussklemmen der Türstation:
Abnehmbare Innenstellen für den Systemanschluss:
B,B: DUOX-Bus: Stromversorgung, Daten, Audio und Video.
C, NO, NC: Potenzialfreier Relaiskontakt (max. 2 A bei 30 Vdc).
+12: Ausgang 12 Vdc-250 mA.
BS, -: Eingangsklingeltaste.
SP, -: Türsensor am Eingang.
CN2
5
Maximale Anzahl von Zubehörteilen 5.
Beleuchtungsanschluss für Namensschildhalter.
Anschluss für individuelle Klingeltasten der Türstation
Cityline.
CN3
6
Anschluss für Modul OneToOne
CN6:
7
Nicht verwendet / nur für die CONNECT-Version.
