Fermax DUOX PLUS Anschlussanweisungen

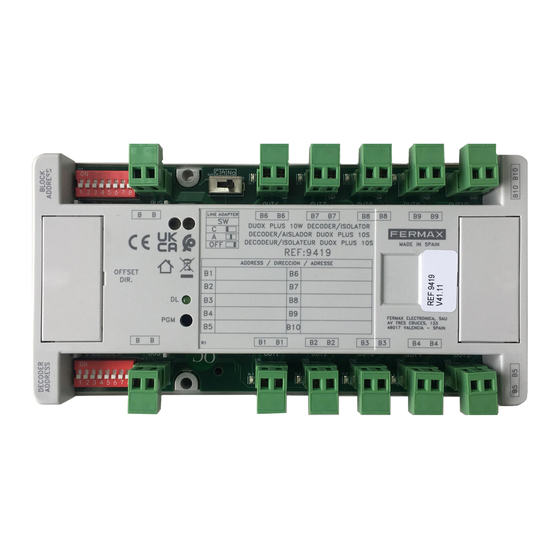

DECODER/AISLADOR DUOX PLUS. DUOX PLUS DECODER/ISOLATOR. DECODEUR/ISOLATEUR DUOX PLUS. DUOX PLUS DECODER/ISOLATOR. DUOX PLUS DESCODIFICADOR/ISOLADOR. Ref. 9419
Cod. 970258 V12_20
1
ESPAÑOL
FUNCIONES
El decoder/aislador puede emplearse con los siguientes propósitos:
• Aumento de la distancia de terminales abarcada por la instalación. A cada una de las 10 salidas,
se le puede conectar sólo 1 terminal. Ver Esquemas 1, 2 y 3.
• Programación remota de terminales de vivienda. Ver apartado correspondiente abajo.
• Bloqueo y desbloqueo del menú de instalador (sólo disponible para monitores V42.18 o
superiores). Después de realizar una programación remota de terminales, el decoder bloquea el
menú instalador en los monitores.
Desbloqueo del menú instalador: Pulsar durante 10 segundos consecutivos el botón de
programación (PGM) en el decoder, de esa forma desde el monitor ya se puede acceder a dicho
menú. Una vez transcurridos 30 minutos se bloquea de nuevo.
• Aislamiento entre terminales. Aislamiento ante la carga y reflexiones de señal. Si se detecta un
cortocircuito o sobreconsumo en una salida, dicha salida queda aislada del resto de la instalación
y sólo se recupera con un reset de alimentación del decoder.
PROGRAMACIÓN REMOTA DE TERMINALES.
Con el decoder alimentado y el led encendido, se debe pulsar el botón de programación PGM,
durante más de 1 segundo y menos de 10. Al soltar el botón, el decoder entra en modo programación
de terminales y para cada una de las 10 salidas le programa una dirección.
La dirección asignada a cada una de las salidas depende de los dipswitches incluidos en el decoder.
Ver en apartado e) DIPSWITCHES, la TABLA DE DIRECCIONES en la página siguiente.
CARACTERÍSTICAS TÉCNICAS
El montaje puede realizarse tanto por fijación atornillada, como por instalación en carril DIN.
Dimensiones: CARRIL DIN 10.
Tensión alimentación 24 Vdc
Consumo en reposo 828 mW.
Consumo máximo 864 mW.
ENGLISH
FEATURES
The decoder/isolator can be used for the following purposes:
• To increase in the distance of terminals covered by the installation. Only 1 terminal can be connected
to each of the 10 outputs. See Diagrams 1, 2 and 3.
• To remote programme dwelling terminals. See the corresponding section below.
• To lock and unlock the installer menu (only available for V42.18 or later). After remote programming
terminals, the decoder blocks the installer menu on the monitors.
Unlocking the installer menu: Press and hold the programming button on the decoder for 10
seconds, this will let you access the installer menu from the menu. After 30 minutes it locks again.
• Isolation between terminals. Isolation from load and signal reflections If a short circuit or over
consumption is detected at one output, this output will be isolated from the rest of the installation
and is only restored by resetting the decoder's power.
REMOTE TERMINAL PROGRAMMING.
With the decoder powered up and the led on, the PGM programming button must be pressed
for more between 1 and 10 seconds. When the button is released, the decoder enters terminal
programming mode and programs an address for each of the 10 outputs.
The address assigned to each of the outputs depends on the dipswitches included in the decoder.
See section e) DIPSWITCHES, the ADDRESS BOARD on the next page.
TECHNICAL SPECIFICATIONS
The set-up process can be completed using either a screw fitting or a DIN rail installation
Dimensions: DIN RAIL 10
. S upply voltage 24 Vdc
Standby consumption 828 mW.
Maximum consumption 864 mW.
FRANÇAIS
FONCTIONS
Le décodeur/isolateur peut être utilisé aux fins suivantes:
• Augmentation de la distance des terminaux couverte par l'installation. À chacune des 10 sorties,
un seul terminal peut être connecté. Voir les schémas 1, 2 et 3.
• Programmation à distance des terminaux du logement. Voir la section correspondante ci-dessous
• Verrouillage et déverrouillage du menu de l'installateur (disponible uniquement pour les moniteurs
V42.18 ou supérieurs). Après la programmation à distance des terminaux, le décodeur bloque le
menu de l'installeur sur les moniteurs.
Déverrouillage du menu de l'installateur : Appuyer pendant 10 secondes sur le bouton de
programmation (PGM) du décodeur, de cette façon, il est possible d'accéder depuis le moniteur au
menu. Après 30 minutes, il se verrouille à nouveau.
• AIsolation entre les terminaux. Isolation face à la charge et aux réflexions du signal Si un court-
circuit ou surconsommation sur une sortie est détecté, cette sortie est isolée du reste de l'installation
et n'est récupérée que par un redémarrage de l'alimentation du décodeur.
PROGRAMMATION À DISTANCE DES TERMINAUX.
Lorsque le décodeur est sous tension et que le voyant est allumé, il faut appuyer sur le bouton
de programmation PGM, pendant plus d'une seconde et moins de dix. Lorsque le bouton est
relâché, le décodeur entre en mode de programmation des terminaux et programme une adresse
pour chacune des 10 sorties.
L'adresse attribuée à chacune des sorties dépend des dipswitches inclus dans le décodeur.
Voir la section e) DIPSWITCHES, le TABLEAU D'ADRESSES à la page suivante.
CARACTÉRISTIQUES TECHNIQUES
Le montage peut se faire aussi bien par fixation à vis que par installation sur rail DIN.
Dimensions : RAIL DIN 10.
Tension alimentation 24 Vdc
Consommation en veille 828 mW.
Consommation maximale 864 mW.
DEUTSCH
FUNKTIONEN
Der Decoder/Isolator kann für die folgenden Zwecke verwendet werden:
• Vergrößerung der Entfernung der von der Anlage abgedeckten Terminals. An alle 10 Ausgänge,
kann nur 1 Terminal angeschlossen werden. Siehe Diagramme 1, 2 und 3.
• Fernprogrammierung von Heimterminals. Siehe entsprechenden Abschnitt unten.
• Sperren und Entsperren des Installationsmenüs (nur verfügbar für V42.18 oder Nachfolgende
Monitore). Nach der Fernprogrammierung von Terminals blockiert der Decoder das Installationsmenü
auf den Monitoren.
Entsperren des Installationsmenüs: Drücken Sie für 10 aufeinanderfolgende Sekunden die Taste für
die Programmierung (PGM) auf dem Decoder, so dass Sie vom Monitor aus auf das Menü zugreifen
können. Nach 30 Minuten wird er wieder gesperrt.
• Isolierung zwischen den Terminals. Isolierung von Last- und Signalreflexionen. Wenn ein Kurzschluss
oder Überverbrauch an einem Ausgang auftritt, wird dieser Ausgang vom Rest der Anlage isoliert
und kann nur durch einen Power-Reset des Decoders wiederhergestellt werden
FERNPROGRAMMIERUNG VON TERMINALS.
Bei eingeschaltetem Decoder und eingeschalteter LED muss die PGM-Programmiertaste für
mehr als 1 Sekunde und weniger als 10 Sekunden gedrückt werden. Wenn die Taste losgelassen
wird, geht der Decoder in den Programmiermodus für Terminals und programmiert für jeden der 10
Ausgänge eine Adresse.
Die jedem der Ausgänge zugewiesene Adresse hängt von den im Decoder enthaltenen Dip-
Schaltern ab. Siehe Abschnitt e) DIPSWITCHES, die TDRESSTABELLE auf der nächsten Seite.
TECHNISCHE SPEZIFIKATIONEN
Die Anbringung kann durch Schraubbefestigung mit DIN-Schiene erfolgen.
Abmessungen: SCHIENE DIN 10
. V ersorgungsspannung 24 Vdc
Verbrauch im Standby 828 mW.
Maximaler Verbrauch 864 mW.
PORTUGUÊS
FUNÇÕES
O descodificador/isolador pode ser utilizado para os seguintes fins:
• Aumento da distância dos terminais coberta pela instalação. Em cada uma das 10 saídas, Apenas
se pode conectar 1 terminal. Ver os diagramas 1, 2 e 3.
• Programação remota de terminais domésticos. Veja a secção correspondente abaixo.
• Bloquear e desbloquear o menu do instalador (apenas disponível para a V42.18 ou superiores).
Após realizar a programação remota dos terminais, o descodificador bloqueia a menu instalador
nos monitores.
Desbloquear o menu instalador: Pressione durante 10 segundos consecutivos o botão de
programação (PGM) no descodificador, dessa forma o monitor já pode aceder ao menu em questão.
Depois de 30 minutos, volta a bloquear.
• Isolamento entre terminais. Isolamento relativamente à carga e reflexos de sinal. Se for detetado
um curto-circuito ou consumo excessivo numa saída, esta saída é isolada do resto da instalação e
só poder ser recuperada por um reset de alimentação do descodificador.
PROGRAMAÇÃO REMOTA DE TERMINAIS.
Com o decodificador ligado e o led ligado, deve-se pressionar o botão de programação PGM,
durante mais de 1 segundo e menos de 10. Ao soltar o botão, o descodificador entra em modo de
programação de terminais e programa um endereço para cada uma das 10 saídas.
O endereço atribuído a cada uma das saídas depende dos dipswitches incluídos no descodificador.
Ver secção e) DIPSWITCHES, a TABELA DE ENDEREÇOS na próxima página.
CARACTERÍSTICAS TÉCNICAS
A montagem pode ser realizada através de uma fixação aparafusada ou por instalação no carril
DIN. Dimensões: CARRIL DIN 10
.
T ensão de alimentação 24 Vdc
Consumo em repouso 828 mW.
Consumo máximo 864 mW.
.
