Wilo Port 800 Einbau- Und Betriebsanleitung
Verwandte Anleitungen für Wilo Port 800
Inhaltszusammenfassung für Wilo Port 800

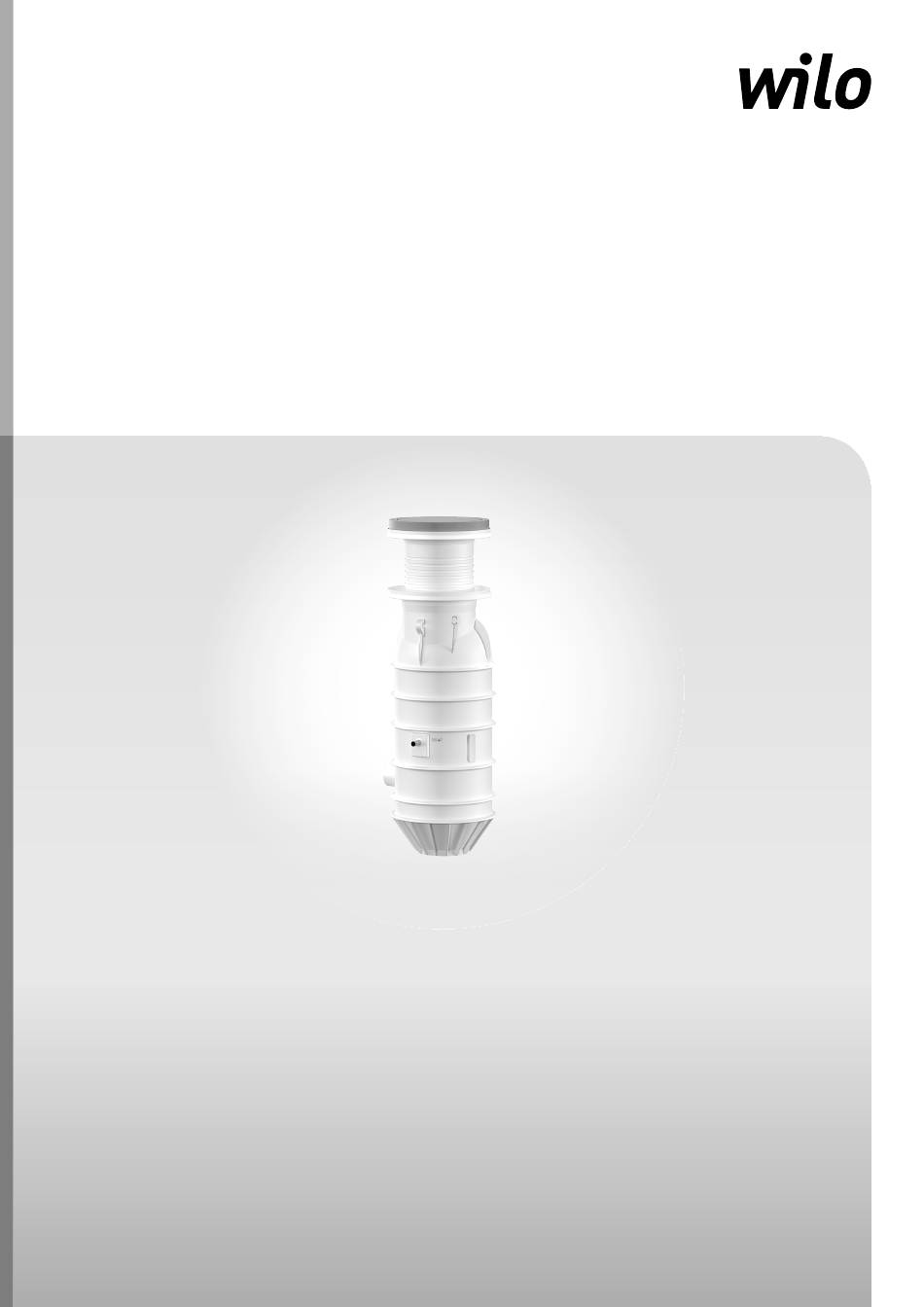

- Seite 1 Pioneering for You Wilo-Port 800 de Einbau- und Betriebsanleitung en Installation and operating instructions Notice de montage et de mise en service Instrucciones de instalación y funcionamiento no Monterings- og driftsveiledning 2543019 Ed.02-06/2015 B1/3...
- Seite 3 Einbau- und Betriebsanleitung Installation and operating instructions Notice de montage et de mise en service Instrucciones de instalación y funcionamiento Monterings- og driftsveiledning...
-
Seite 5: Inhaltsverzeichnis
Technische Daten 3.7. Typenschlüssel 3.8. Abmessungen 3.9. Lieferumfang 3.10. Zubehör Transport und Lagerung 4.1. Anlieferung 4.2. Transport 4.3. Lagerung Aufstellung 5.1. Aufstellungsarten 5.2. Einbau 5.3. Elektrischer Anschluss Inbetriebnahme 6.1. Inbetriebnahme 6.2. Verhalten während des Betriebs Einbau- und Betriebsanleitung Wilo-Port 800... -
Seite 6: Einleitung
Generell gelten bzgl. Gewährleistung die Angaben laut den aktuellen „Allgemeinen Geschäftsbedingungen (AGB)“. Diese finden Sie hier: www.wilo.com/agb Abweichungen davon müssen vertraglich festgehalten werden und sind dann vorrangig zu behandeln. 1.5.1. Allgemein Der Hersteller verpflichtet sich, jeden Mangel an von ihm verkauf- ten Schächten zu beheben, wenn einer oder mehrere der folgenden Punkte zutreffen: WILO SE 06/2015 V05 DIN A4... -
Seite 7: Schäden An Dem Produkt
Schäden sowie Störungen, welche die Sicherheit gefährden, müssen sofort und sachgemäß vom dafür ausgebildeten Personal behoben werden. Der Pumpenschacht darf nur in technisch einwandfreiem Zustand betrieben werden. Reparaturen sollten generell nur durch den Wilo-Kundendienst erfolgen! 1.5.6. Haftungsausschluss Für Schäden am Pumpenschacht wird keine Gewährleistung bzw. -
Seite 8: Anweisungen Und Sicherheitshinweise
Verantwortlichen zu melden. Eine sofortige Still- setzung durch den Bediener ist zwingend erforderlich, wenn Mängel auftreten, welche die Sicherheit gefährden. Hierzu zählen: • Materialermüdung des Schachtkörpers • Versagen der verbauten Sicherheits- und/oder Überwachungsein- richtungen • Beschädigung von elektrischen Einrichtungen, Kabel und Isolati- onen. WILO SE 06/2015 V05 DIN A4... -
Seite 9: Elektrische Arbeiten
Sicherheit sollte diese Alarmmeldung über das GSM-Netz erfolgen. Dies gewährleistet eine entsprechende Reaktionszeit des Servicepersonals. 2.5. Explosive Atmosphäre Bei der Förderung von fäkalienhaltigem Abwasser kann es zu Gasan- sammlungen im Sammelbehälter kommen. Entsprechend der lokalen Einbau- und Betriebsanleitung Wilo-Port 800... -
Seite 10: Verhalten Während Des Betriebs
Richtlinien und Vorschriften bezüglich Ex-Schutz zu prü- fen und einzuhalten. GEFAHR durch explosive Medien! Das Sammeln von explosiven Medien (z. B. Benzin, Kerosin, usw.) ist strengstens untersagt. Der Pumpenschacht ist für diese Me- dien nicht konzipiert! WILO SE 06/2015 V05 DIN A4... -
Seite 11: Nichtbestimmungsgemäße Verwendung Und Anwendungsbereiche
PRODUKTBESCHREIBUNG Deutsch Der Wilo-Port 800 dient in Kombination mit einer Tauchmotor- pumpe als Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser im häuslichen Bereich. Einsatzgebiet ist die Entwässerung von Ablaufstellen in Gebäuden und Grundstücken unterhalb der Rückstauebene, wo das Abwasser nicht über das natürliche Gefälle in den öffentlichen Kanal abfließen kann. -
Seite 12: Funktionsbeschreibung
Deutsch PRODUKTBESCHREIBUNG Der Wilo-Port 800 ist ein Pumpenschacht mit starken Verrippungen für den vertikalen Unterflureinbau außerhalb von Gebäuden. Der Pumpenschacht besitzt drei Zulaufanschlüsse und einen Anschlussstutzen für Entlüftungs- bzw. Kabelrohre. Serienmäßig ist der Pumpenschacht mit einer internen Verrohrung inkl. Rückfluss- verhinderer zum Anschluss einer Schneidwerkpumpe vorbereitet. Für den Einsatz als Pumpstation ist weiteres Zubehör erforderlich. -
Seite 13: Abmessungen
• Tauchglocke, optional mit Lufteinperlsystem • Niveausensor • Schwimmerschalter • Schneidwerkpumpe • Schaltgerät (in Abhängigkeit zur Niveausteuerung) • Ex-Trennrelais und Zener-Barriere als separates Zubehör für den Anschluss von Schwimmerschalter oder Niveausensor innerhalb von Ex-Bereichen • Alarmschaltgerät • Blitzleuchte Einbau- und Betriebsanleitung Wilo-Port 800... -
Seite 14: Transport Und Lagerung
Verunreinigungen zu reinigen. Beachten Sie, dass Elastomerteile einer natürlichen Versprödung unterliegen. Wir empfehlen, bei einer Einlagerung von mehr als 6 Monaten diese zu überprüfen. Halten Sie hierfür bitte Rücksprache mit dem Hersteller. WILO SE 06/2015 V05 DIN A4... -
Seite 15: Aufstellung
Hebemittel gefahrlos erreichbar sein. Der Ab- stellplatz muss einen festen Untergrund aufweisen. Zum Transport des Pumpenschachts muss das Lastaufnahmemittel an den vorge- schriebenen Hebeösen befestigt werden. Bei der Verwendung von Ketten müssen diese über einen Schäkel mit der Hebeöse verbunden Einbau- und Betriebsanleitung Wilo-Port 800... -
Seite 16: Vorbereitende Arbeiten
Abmessung: Außen-Ø: 1700 mm; Innen-Ø: 700 mm; Stärke: 300 mm; Betongüte: C 35/45; Bewehrung: Betonstahl B500A 10 mm, Abstand 150 mm längs + quer, oben +unten 5.2.3. Schachtinstallation • Richtung von Zulauf-, Druck- und Entlüftungsanschluss berücksich- tigen. • Kabellänge von Pumpe und Niveausteuerung berücksichtigen, damit sich Pumpe und Niveausteuerung aus dem Pumpenschacht heben lassen. • Schachtabdeckung bereithalten. WILO SE 06/2015 V05 DIN A4... - Seite 17 • Höhe Schachtabdeckung • Höhe Schachtverlängerung, max. 500 mm • Der Grubendurchmesser muss am Boden 2 m größer als der Schachtdurchmesser sein. • Gültige Vorschriften zu Erdarbeiten sowie im Tief- und Straßen- bau beachten (Böschungswinkel, Verbau). • Bei entsprechendem Grundwasserstand ist die Grube mit einer Grundwasserabsenkung zu schützen. Einbau- und Betriebsanleitung Wilo-Port 800...
-
Seite 18: Rohranschlüsse Herstellen
Die max. Einbautiefe von 2750 mm inkl. Verlängerung, Beton- ausgleichsringen und Schachtabdeckung darf nicht überschrit- ten werden. Es könnte ansonsten zu Verformungen und Rissen im Schachtkörper kommen. Zum Ausgleichen der Höhendifferenz zwischen Schachtoberkante und Oberflächenniveau kann eine Kunststoff-Schachtverlängerung installiert oder Betonausgleichsringe verwendet werden. WILO SE 06/2015 V05 DIN A4... - Seite 19 Verfüllung (Sand oder Mörtel) schicht Betonausgleichsringe Unterbau Oberflächenniveau Mit Hilfe handelsüblicher Betonausgleichsringe kann ein Höhen- ausgleich zum Oberflächenniveau bis max. 200 mm über Schacht- oberkante inkl. Schachtdeckelhöhe erfolgen. Die Betonringe sind bauseits zu stellen! 1. Betonring mittig auf den Deckelflansch auflegen Spalt zwischen Betonring und Deckelflansch mit Sand oder Mörtel verfüllen. Weitere Betonringe mittig auflegen. Für eine feste und vollflächige Auflage der Betonringe und des Deckelrahmens sowie zur Minimierung eines zusätzlichen Wasser- eintrags durch Grund- oder Oberflächenwasser, muss eine dünne Einbau- und Betriebsanleitung Wilo-Port 800...
- Seite 20 Des Weiteren muss der Pumpenschacht sowie eine gegebenenfalls installierte Schachtverlängerung in ihrer Position gehalten werden und darf nicht auftreiben. Gegebenenfalls ist dazu der Pumpen- schacht vor der Verfüllung und Verdichtung mit Wasser zu füllen. WILO SE 06/2015 V05 DIN A4...
- Seite 21 Betonausgleichsringe zur Schachtverlängerung Unterbau Verkehrsfläche Schachtdeckel Klasse D400 Grube schichtweise (Schichtstärke max. 300 mm) bis zur Sohle des Unterbaus der Verkehrsfläche mit nicht bindigen Böden umlaufend in gleicher Höhe verfüllen (Sand/Kies ohne scharfkantige Bestand- teile, Korngröße 0-32 mm) und fachgerecht verdichten (Dpr. 97 %). An der Schachtwand von Hand verdichten, dabei auf eine lotrechte Lage des Pumpenschachts achten und Verformungen vermeiden! Einbau- und Betriebsanleitung Wilo-Port 800...
-
Seite 22: Pumpe Installieren
Kupplungsteile vollständig ineinander eingehakt sind. Beim Ablassen der Pumpe diese so führen, dass sie nicht an den Schachteinbauten hängen bleibt. HINWEIS: Für einen problemlosen Einbau der Pumpe muss diese seitlich um ca. 90° verdreht werden, um an der Traverse vorbei geführt werden zu können! WILO SE 06/2015 V05 DIN A4... -
Seite 23: Niveausteuerung Installieren
Alternativ kann ein Lufteinperlsystem verwendet werden. Hierbei wird über einen Kleinkompressor ständig Luft in die Tauchglocke gepumpt. Des Weiteren empfehlen wir den zusätzlichen Einbau einer zweiten Tauchglocke für die autarke Erfassung und Meldung des Hoch- wasseralarms. Einbau- und Betriebsanleitung Wilo-Port 800... - Seite 24 „Pumpe 2 an“ Hochwasser: Alarmmeldung und „Pumpe 1 und 2 an“ Unterkante Tauchglocke 2 (Hochwasseralarm) Niveauabsenkung während Nachlaufzeit * Schaltpunkt C: Signal „Pumpe aus“ bei Verwendung von Tauchglocke und Niveausensor einstellen; danach Nachlaufzeit bis „Maß A“ (Pumpe aus) einstellen; Nachlaufzeit einstellen, wenn kein Zulauf erfolgt Sollte bedingt durch eine höhere Zulaufmenge ein höheres Stau- volumen benötigt werden, können auch die folgenden Schaltpunkte für den oberen Zulauf verwendet werden. WILO SE 06/2015 V05 DIN A4...
-
Seite 25: Leitungen Und Anschlusskabel Verlegen
5.2.12. Abschließende Arbeiten Zur Spülung der Druckleitung mittels Druckluft oder Wasserdruck kann ein Spülanschluss montiert werden. Des Weiteren kann zum Schutz gegen das Leersaugen des Pumpenschachts ein Vakuum- brecher installiert werden. Beide Komponenten sind als Zubehör erhältlich. Einbau- und Betriebsanleitung Wilo-Port 800... -
Seite 26: Elektrischer Anschluss
• Die Pumpstation muss vorschriftsmäßig geerdet werden. Ein Potentialausgleich muss nach gültigen Vorschriften hergestellt werden. 6. Inbetriebnahme Das Kapitel „Inbetriebnahme“ beinhaltet alle wichtigen Anweisun- gen für das Bedienpersonal zur sicheren Inbetriebnahme und Bedie- nung des Pumpenschachts. WILO SE 06/2015 V05 DIN A4... -
Seite 27: Inbetriebnahme
• Der Pumpenschacht ist für den Einsatz in den vorgegebenen Be- triebsbedingungen geeignet. • Es dürfen sich keine Personen beim Einschalten und/oder während des Betriebs im Pumpenschacht aufhalten. Es wird empfohlen, die Inbetriebnahme durch den Wilo-Kunden- dienst durchführen zu lassen. 6.1. Inbetriebnahme VORSICHT! Verunreinigungen und Feststoffe sowie unsachgemäße Inbe-... -
Seite 28: Verhalten Während Des Betriebs
7.2. Endgültige Außerbetriebnahme für Wartungsarbeiten GEFAHR durch giftige Substanzen! Pumpen, die gesundheitsgefährdente Medien fördern, müssen nach dem Heben aus dem Pumpenschacht vor allen anderen Ar- beiten dekontaminiert werden! Es besteht sonst Lebensgefahr! Tragen Sie dabei die nötigen Körperschutzmittel! WILO SE 06/2015 V05 DIN A4... -
Seite 29: Entsorgung
Stromschlag. • Bei allen Wartungs- und Reparaturarbeiten ist die Anlage span- nungsfrei zu schalten und gegen unbefugtes Wiedereinschalten zu sichern. • Arbeiten am elektrischen Teil der Anlage grundsätzlich nur durch einen qualifizierten Elektroinstallateur durchführen lassen. Einbau- und Betriebsanleitung Wilo-Port 800... -
Seite 30: Störungen, Ursachen Und Beseitigung
Fachhandwerk oder an den Wilo-Kundendienst. 10. Anhang 10.1. Ersatzteile Die Ersatzteil-Bestellung erfolgt über das örtliche Fachhand- werk und/oder den Wilo Kundendienst. Um Rückfragen und Fehlbestellungen zu vermeiden, sind bei jeder Bestellung sämtliche Daten des Typenschildes anzugeben. Technische Änderungen vorbehalten! - Seite 140 WILO SE Nortkirchenstraße 100 44263 Dortmund Germany T +49 (0)231 4102-0 F +49 (0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
