Kurzbezeichnungen Und Bedienung; Displayaufbau; Bedienung; Bedientasten Funktion - Prozeda Solareg II VISION plus DC Betriebsanleitung

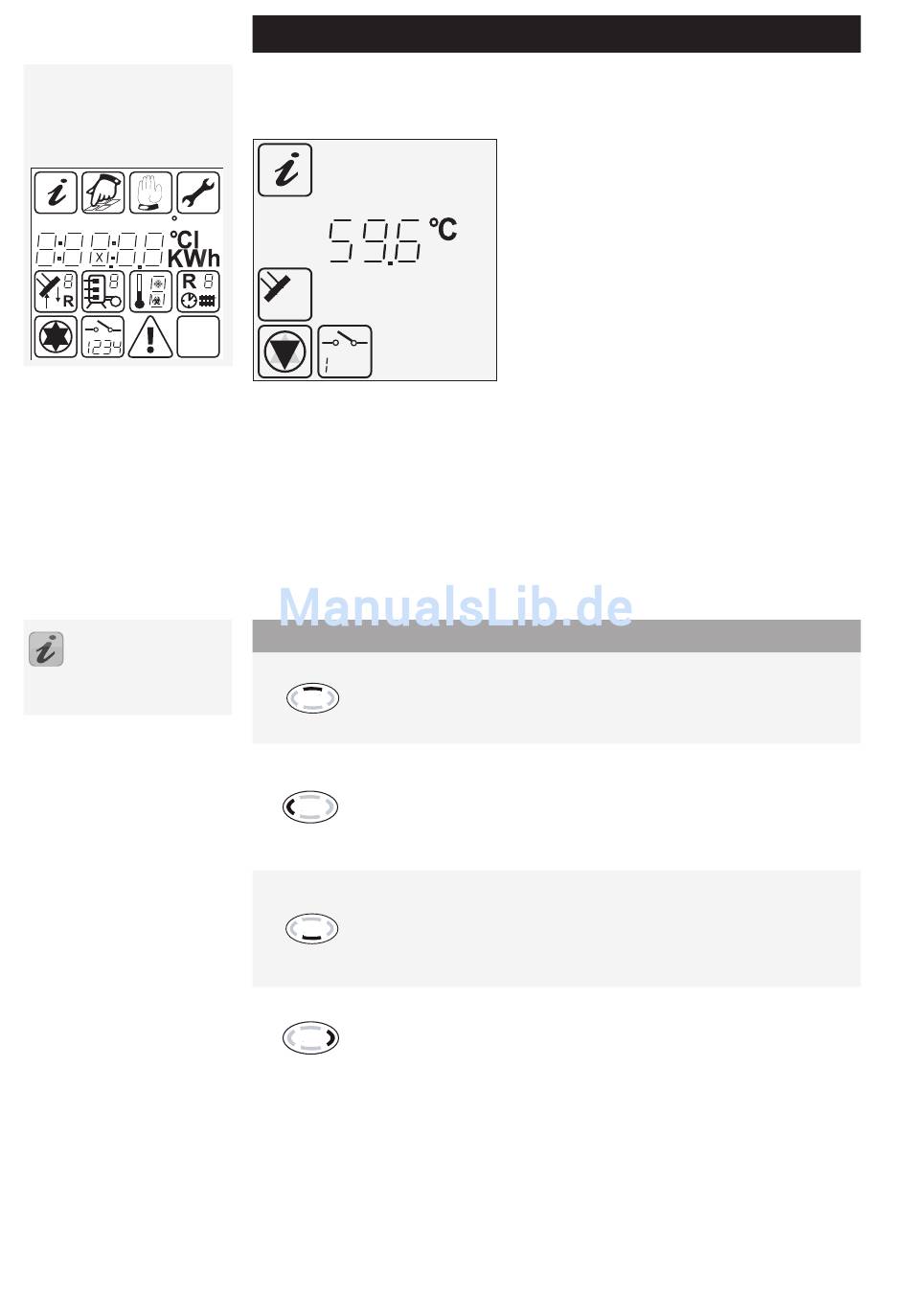

Gesamtdisplay
Nachfolgend sind alle
möglichen Displaysymbole
dargestellt.
F
hPa
dTmin max start stop
ok?
Die Displaybeleuchtung
schaltet sich beim
Drücken einer beliebigen Taste
ein.
6
4

Kurzbezeichnungen und Bedienung

4.1 Displayaufbau

Im realen Betrieb erscheint – je nach Menüposition – nur eine Auswahl dieser
Symbole.
%

4.2 Bedienung

Die Bedienung der Regler SOLAREG II erfolgt komfortabel und einfach mit vier
Bedientasten. Mit den Bedientasten können Sie:
◼
Anzeigewerte abrufen
◼ Geräteeinstellungen vornehmen
Die Grafiksymbole der Anzeige führen Sie auf einfache Weise durch die Be-
dienstruktur.
Die Bedientasten haben folgende Funktionen:

Bedientasten Funktion

◂ Aktives Menü in Menüebene
◂ Zuordnung der aktuelle Anzeige
◂ Aktuelle Messwerte, Zeiten oder
Regelzustände: hier 59,6C°.
◂ Messstelle
◂ Reglerzustand/Meldungen
Beschreibung
◼
Menüpunkte aufwärts
„Auf" Werteänderung: Erhöhen des ange-
„+" zeigten Wertes um 1 bei längerem Druck
erhöhen sich die Werte kontinuierlich
◼
Ιm Hauptmenü nach links blättern
◼
Verlassen eines Menüs
„Blättern links"
„Verlassen"
◼
Verlassen eines Menüpunktes
„Abbruch"
◼
Abbruch einer Wertänderung ohne Spei-
chern
◼
Aufruf eines Hauptmenüs,
Menüpunkte abwärts
„Aufruf"
„Ab"
◼
Werteänderung: Erniedrigen des ange-
„-"
zeigten Wertes um 1 bei längerem Druck
erniedrigen sich die Werte kontinuierlich
◼
Ιm Hauptmenü nach rechts blättern
„Blättern rechts"
◼ Anwählen eines Menüpunktes
„Anwahl"
◼
Bestätigen einer Wertänderung mit
„Bestätigung"
Speichern
