Schema 5: 1 Kollektor, 1 Wärmetauscher, 1 Speicher Mit 2 Pumpen - Prozeda Solareg II VISION plus DC Betriebsanleitung

Massepotential immer
an der vorderen Klem-
menreihe:
+
M
16

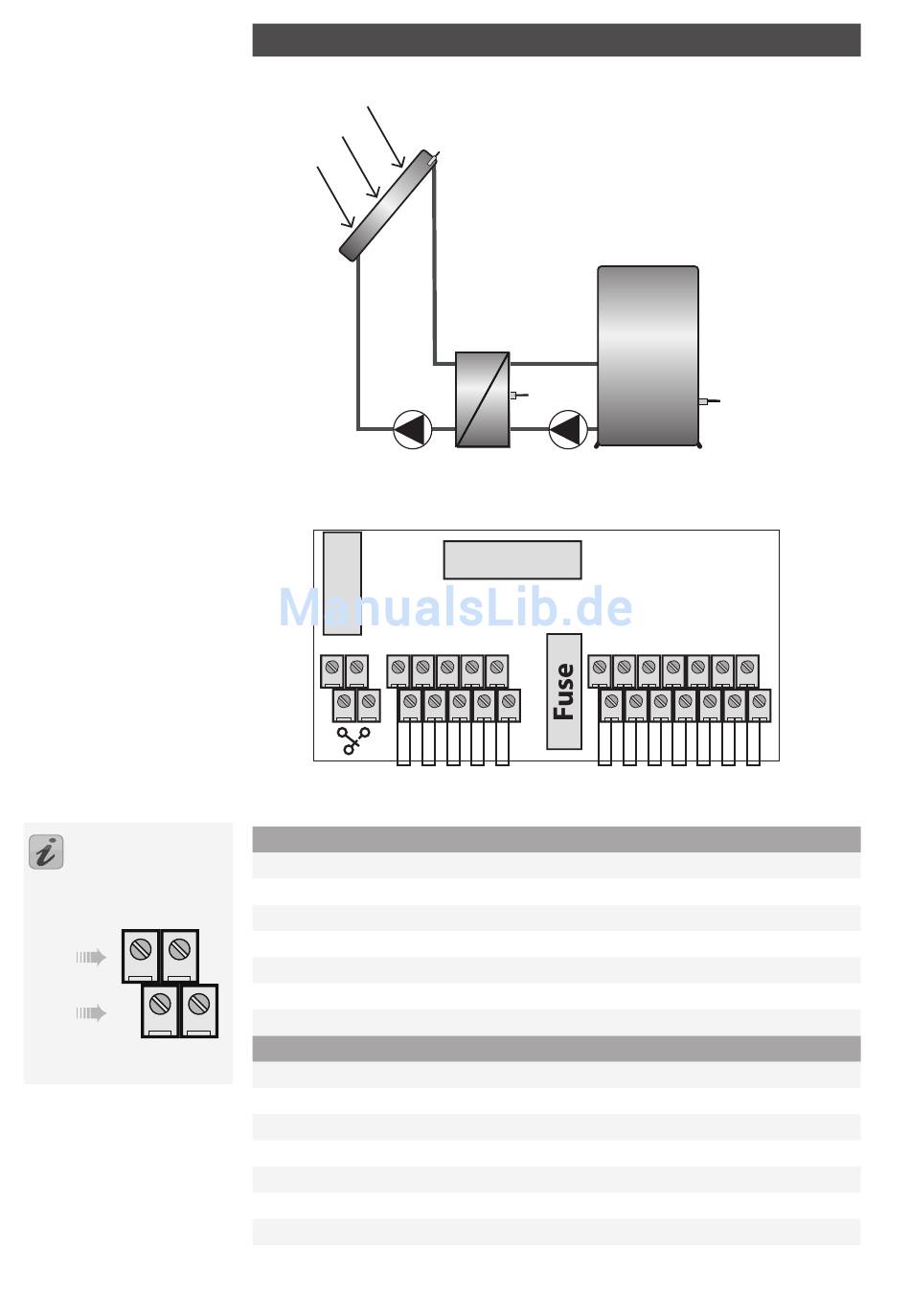

6.6 Schema 5: 1 Kollektor, 1 Wärmetauscher, 1 Speicher mit 2 Pumpen
A1
A4
A3 A2 A1 M0 B
12V-Anschlüsse
B Batterie+
MO Modul+
M Masse
A1 Solarkreispumpe-Primärkreis (Schaltausgang 1)
A2 Pumpe-Sekundärkreis (Schaltausgang 2)
A3 Freier Regler (Schaltausgang 3)
A4 Potentialfrei
Fühleranschlüsse
S1 Kollektor
S2 Speicher unten
S3 Wärmetauscher
S4 Kollektor - Rücklauf
S5 Optional: Kühlen od. Heizen od. Temp.differenzregler
S6 Option: Freier Regler; sonst Temperaturanzeige
S7 Option: Durchflusszähler
S1
S3
WT1
A2
S7 S1 S2 S3 S4 S5 S6
S2
