Prozeda Solareg II VISION plus DC Betriebsanleitung Seite 12

Typ1: Ein Kollektor,
zwei Speicher mit
Dreiwegeventil:
◼
A2 = Aus:
Das Ventil muss die
Verbindung zwischen
Kollektor und Speicher
1 herstellen.
Hinweise zur Installati-
on von Typ 1 und Typ 3
mit Dreiwegeventil:Die angege-
benen Hydraulikschemata sind
Vorschläge.
Unabhängig vom dargestellten
Ventiltyp gelten nebenstehende
Punkte.
Alternativschema:
S1
1
S3
A1
S2
S7
S4
A2
Massepotential immer
an der vorderen Klem-
menreihe:
+
M
12

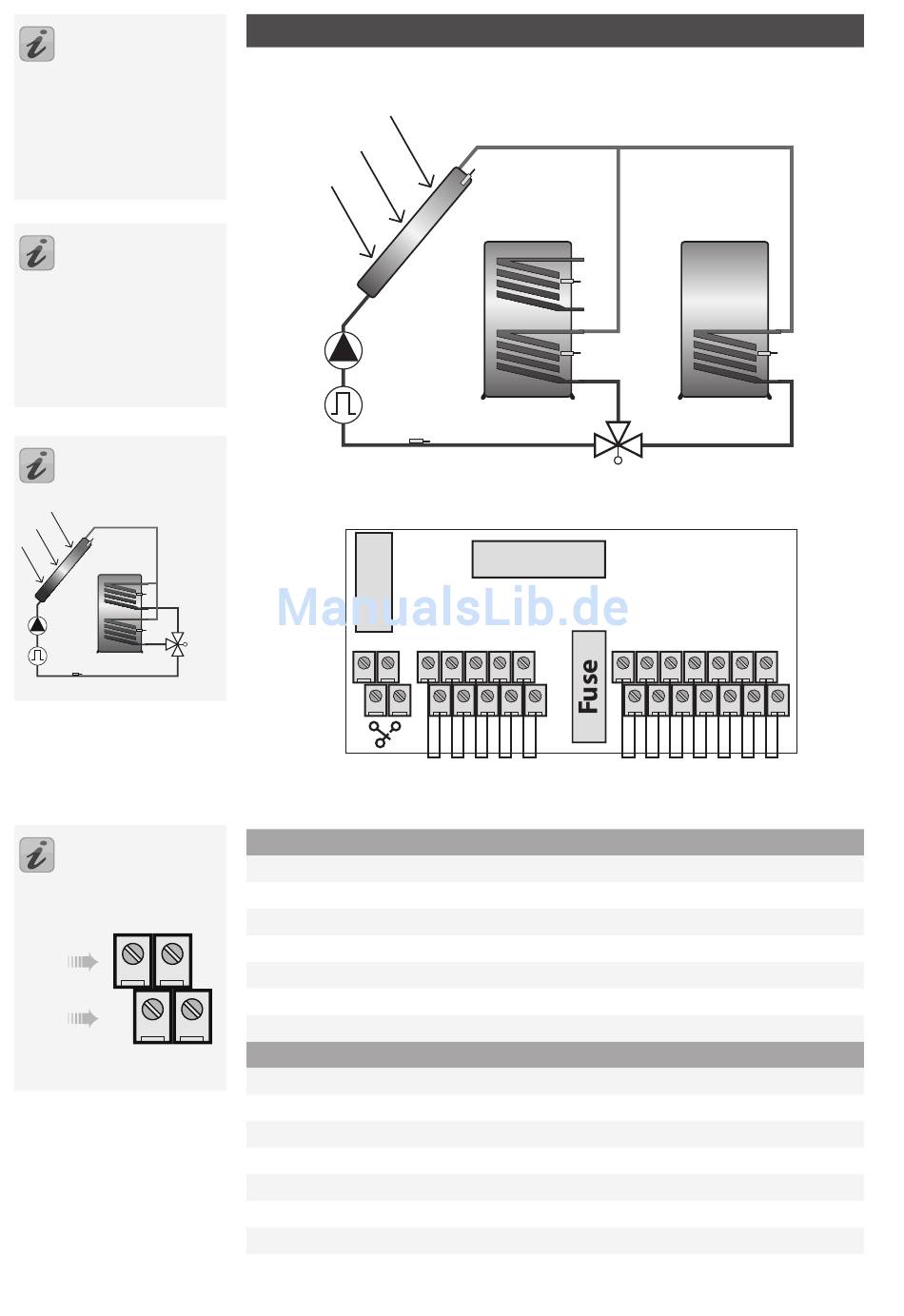

6.2 Schema 1: 1 Kollektor, 2 Speicher, Pumpe-Ventil
A1
S7
S4
A4
12V-Anschlüsse
B Batterie+
MO Modul+
M Masse
A1 Solarkreispumpe (Schaltausgang 1)
A2 Ventil (Schaltausgang 2)
A3 Freier Regler (Schaltausgang 3)
A4 Potentialfrei
Fühleranschlüsse
S1 Kollektorfühler
S2 Speicher 1 unten
S3 Speicher 2 unten
S4 Kollektor - Rücklauf
S5 Optional: Kühlen od. Heizen od. Temp.differenzregler
S6 Option: Freier Regler; sonst Temperaturanzeige
S7 Option: Durchflusszähler
S1
1
S5
S2
A3 A2 A1 M0 B
2
S3
A2
S7 S1 S2 S3 S4 S5 S6
