Kurzbezeichnungen und Bedienung

4.1 Displayaufbau

Im realen Betrieb erscheint – je nach Menüposition – nur eine Auswahl dieser
Symbole.

4.2 Bedienung

Der Regler verfügt über einen Mikrotaster, der mit einem geeigneten Werkzeug
durch eine kleine Bohrung in der rechten Seite des Gehäuses bedient werden
kann.
Durch kurzes Betätigen des Tasters schaltet der Regler vom Menü „Info" in das
Menü „Grundeinstellung" um. Hier kann man dann durch Einzeltastendruck
umlaufend die Variablen und Informationen auswählen.
Um die ausgewählte Variable ändern zu können, muss der Taster für ca. 2 Sekun-
den gedrückt werden bis der Wert blinkt. Durch weiteres Drücken wird dieser
Wert erhöht bis zum Bereichsende. Danach erfolgt ein Sprung auf den kleinsten
Wert, der dann auch wieder steigend verändert werden kann.
Um einen Wert zu Speichern muss der Taster erneut ca. 2 Sekunden gedrückt
werden.
◂ Aktives Menü in Menüebene
◂ Zuordnung der aktuelle Anzeige
◂ Aktuelle Messwerte, Zeiten oder
Regelzustände: hier 60,5C°.
◂ Messstelle
◂ Reglerzustand/Meldungen

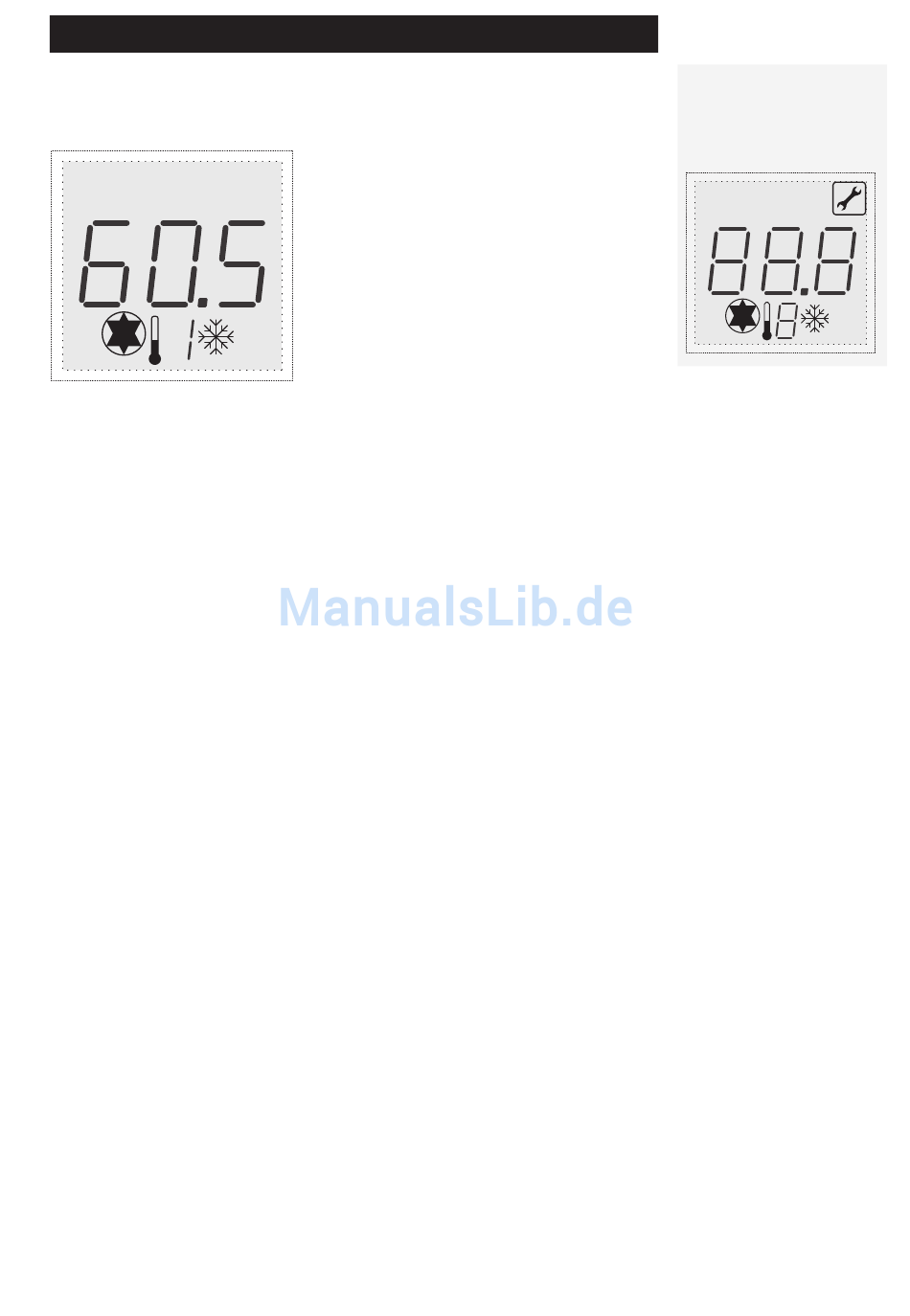

Gesamtdisplay
Nachfolgend sind alle
möglichen Displaysymbole
dargestellt.
stopstart
dTminmax
