Gamme Tennis
En cas d'installation de l'option kit de transmission filaire : câble de contrôle et
boitier de jonction
Attention : l'ensemble ne doit pas être mis sous tension avant la fin des opérations d'installation.
Câble de contrôle et boitier de jonction
Le câble de contrôle utilisé est de type PTT 2 paires 6/10
Fixer le boîtier de jonction YBJ35 à proximité de la table de marque.

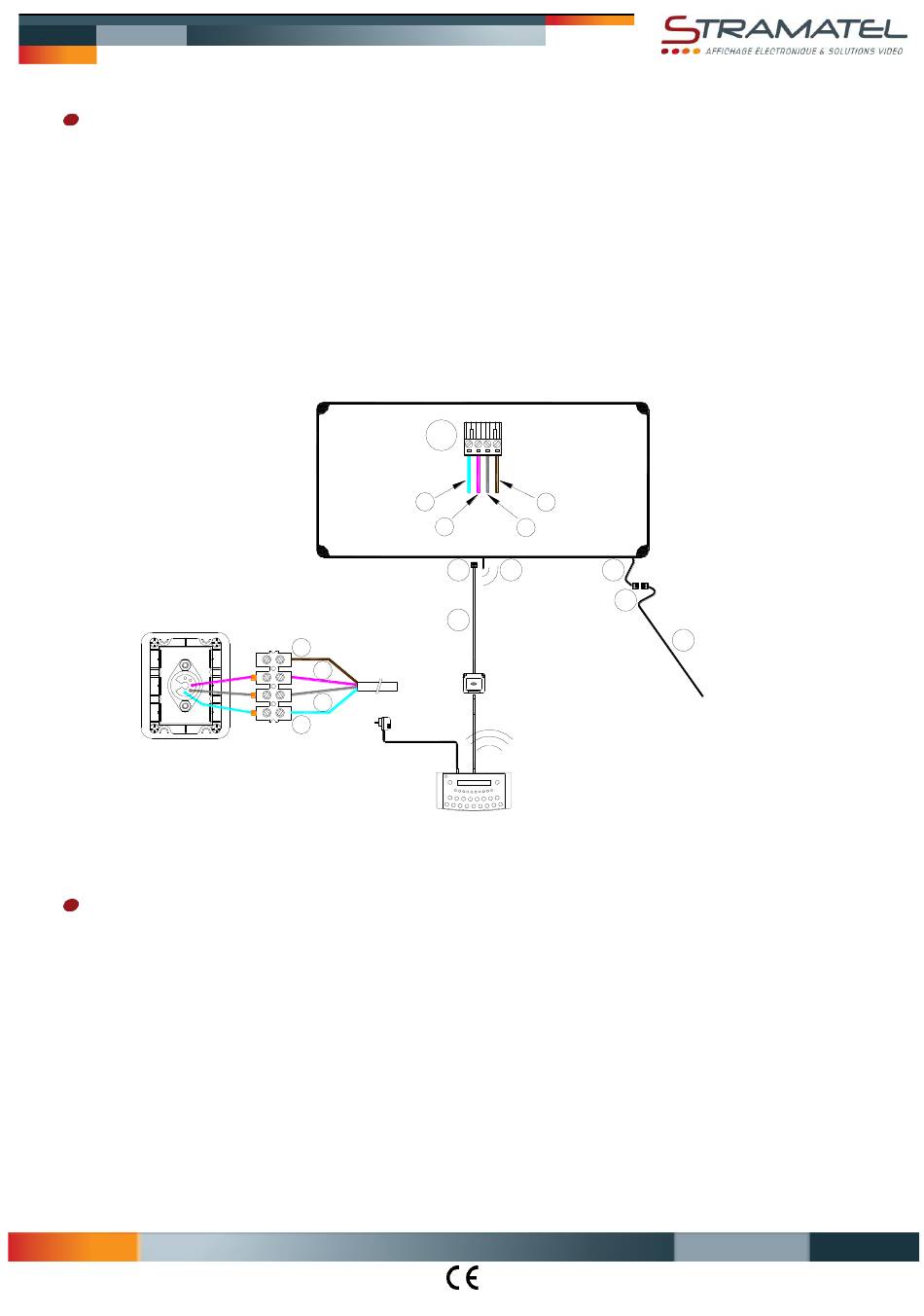

Raccorder le câble de contrôle (Q) sur le connecteur (T) de l'afficheur en respectant bien les couleurs de fils indiquées (ATTENTION –
RS485 : Rx+ et Rx- doivent impérativement être connectés sur une paire torsadée).
Mettre en place le câble de contrôle en prenant soin de ne pas le faire cheminer avec des câbles d'alimentation de la salle.
Raccorder le câble de contrôle dans le boîtier de jonction YBJ35 en respectant les couleurs de fils indiquées. Si plusieurs afficheurs sont
raccordés ensemble, les câbles doivent être branchés en parallèle dans le boitier de jonction.
YBJ35
Câble de contrôle (Q) : (1) = GND = fil bleu / (2) = Rx+ = fil blanc / (3) = Rx- = fil gris / (4) = +24V = fil transparent

Fin de l'installation

Remettre en place et visser les angles plastiques.
Faire un essai de l'ensemble (voir notice d'utilisation).
ZI de Bel Air 44850 LE CELLIER FRANCE stramatel@stramatel.com Tél. +33 (0)2 40 25 46 90
IF452RT-M_F - Installation RT
ème
.
T
1
2
T
Q
4
2
3
1
4
3
A
K
S
YBJ35
P
100-240V
50/60Hz
Page 5
