Préparation de l'installation
L'installation ne nécessite en aucun cas l'ouverture de l'afficheur.
L'électronique de commande des afficheurs est montée sur des tiroirs extractibles (R). Il est donc indispensable, pour pouvoir assurer la
maintenance, de laisser un espace libre de 30 centimètres pour dégager ces tiroirs. Attention : la maintenance doit impérativement être
réalisée par du personnel habilité.

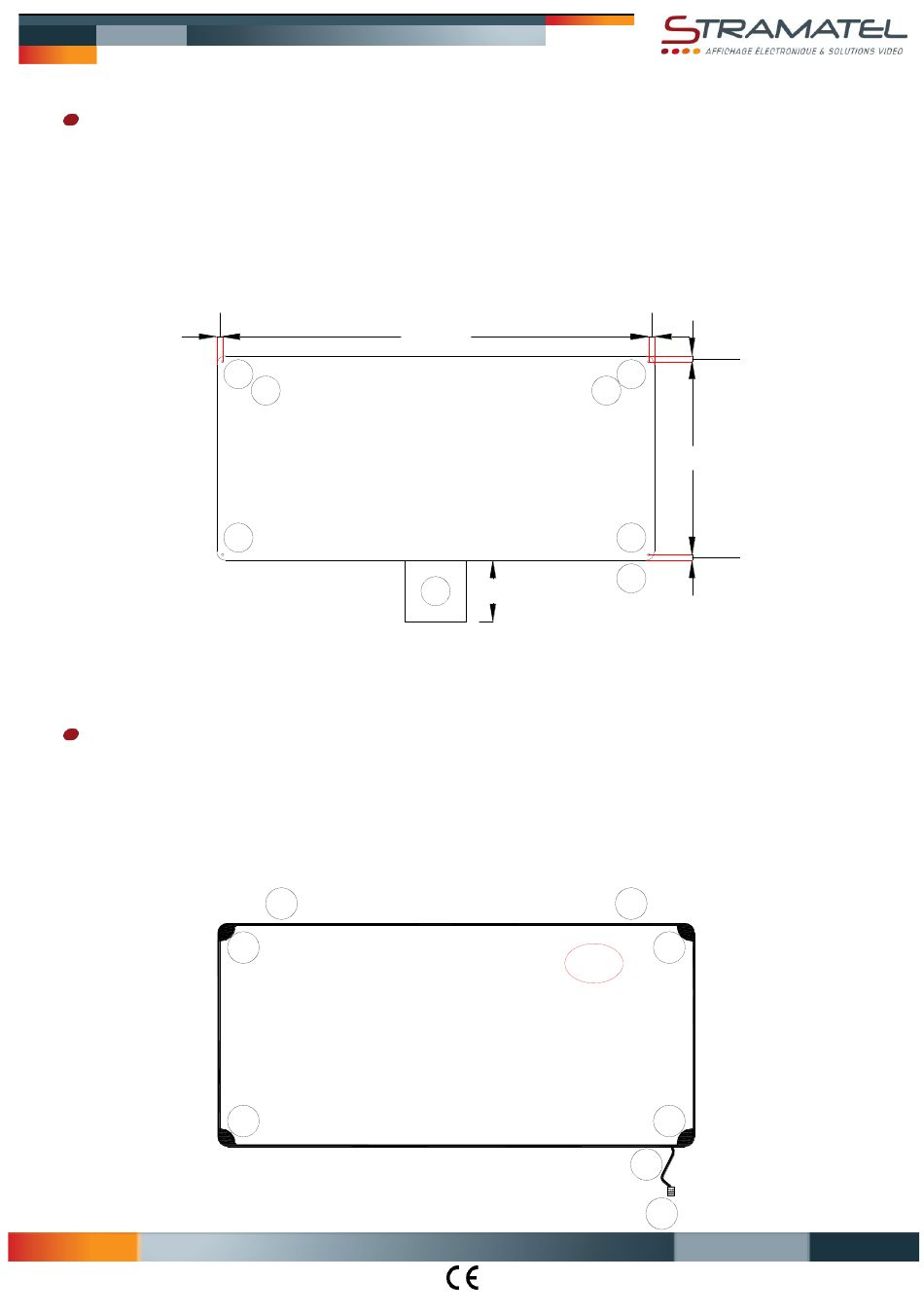

Tracer l'emplacement des points de fixation (F) sur le mur ou sur le châssis en respectant les cotes indiquées sur le plan.
Mettre en place des chevilles ou des inserts pour vis de Ø8mm.
20
F
F
(Z) : perçages destinés au montage / démontage de la face avant lors de certaines opérations de maintenance.
Mise en place de l'afficheur
Pour faciliter la mise en place des afficheurs, des points d'ancrage (I) sont disponibles sur la partie supérieure des appareils (inserts dans les
profilés). Pour les utiliser, mettre en place des pitons à vis M6x40 (anneaux fermés).
Merci de suivre précisément l'ordre des opérations décrit ci-dessous.
Dévisser et retirer les angles (C) de l'afficheur.
Positionner le module M1 et le fixer sur le mur ou sur le châssis à l'aide de vis Ø8mm.
