Stramatel SC24 ECO Gebrauchsanweisung

Diese Anleitung herunterladen

NEUE FIBA REGELUNG 2010 / 2012

Die FIBA hat in April 2008 beschlossen, einige Basketballregelungen zu ändern.

Die nachfolgenden Regeländerungen werden wie folgt in Kraft treten:

Für die Wettbewerbe der Stufe 1 zum 1. Oktober 2010

Für die Wettbewerbe der Stufe 2 zum 1. Oktober 2012

Bei einem Einwurf im Rückfeld wird die 24-Sekunden-Anlage auf 24 Sekunden zurückgesetzt.

Bei einem Einwurf im Vorfeld wird die 24-Sekunden-Anlage folgendermaßen zurückgesetzt:

Zeigt die 24-Sekunden-Anlage zum Zeitpunkt der Spielunterbrechung noch:

14 Sekunden oder mehr, verbleibt diese angezeigte Restzeit der 24-Sekunden-Periode

13 Sekunden oder weniger, wird die Anlage auf 14 Sekunden gestellt.

Diese neue Regelung ist nun in der Software der Stramatel Anzeigen integriert.

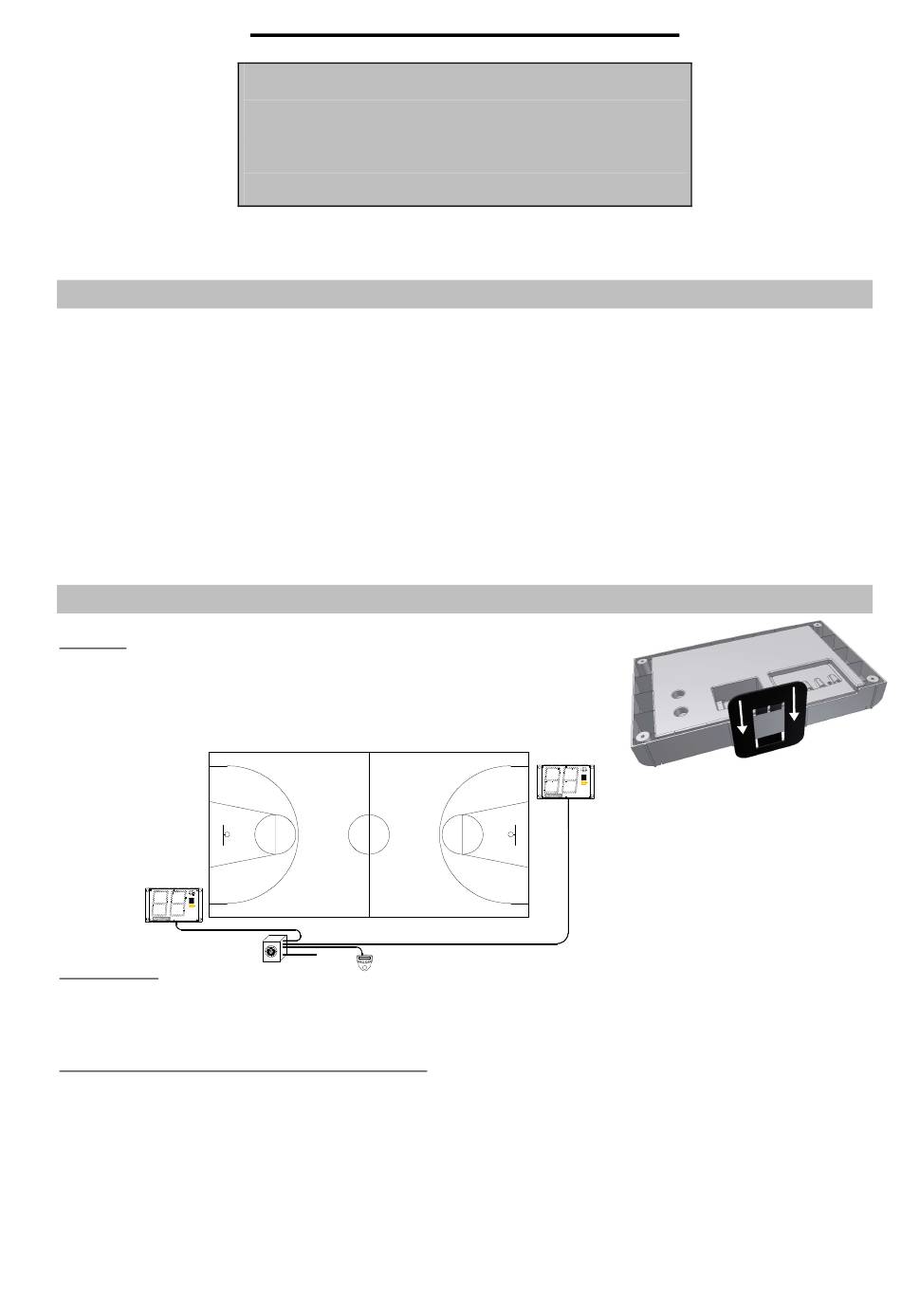

VORBEREITUNG DER ANLAGE

SC24 ECO

Befestigen Sie die Stände an der Unterseite der Anzeige.

Stellen Sie die Anzeigetafeln an der gewünschten Stelle auf.

Schließen Sie die biegsamen Anschlußkabel für jede Anzeige an die Hupe an.

Schließen Sie das Steuerkabel zwischen der Hupe und dem Bedienpult an.

Schließen Sie die Hupe am Stromnetz (230V) an.

SC24 Autonom

Schließen Sie das Bedienpult mit dem beigelegten 10m langen Kabel an den Anschlußkasten an.

Bei Verwendung mit einer Spielstandanzeige 352:

Verbinden Sie die Bedienpulten miteinander mit den gelieferten Kabeln.

Setzen Sie das Hauptbedienpult in Betrieb und wählen Sie das Basketball-Programm aus.

MUL/2C/UDSC24ECO_B.doc

GEBRAUCHSANWEISUNG

SC24 ECO

SC24 Autonom (Mit Kabelwerk)

230V

HUPE

BEDIENPULT

CЄ

Seite 1 Zeigt die 24-Sekunden-Anlage zum Zeitpunkt der Spielunterbrechung noch: 14 Sekunden oder mehr, verbleibt diese angezeigte Restzeit der 24-Sekunden-Periode 13 Sekunden oder weniger, wird die Anlage auf 14 Sekunden gestellt. Diese neue Regelung ist nun in der Software der Stramatel Anzeigen integriert. VORBEREITUNG DER ANLAGE SC24 ECO Befestigen Sie die Stände an der Unterseite der Anzeige.
Seite 2 MAßE (mm) GEWICHT STROMVERSORGUNG LEISTUNGS- SICHERUNG L x H x l (ohne Kabel) VERBRAUCH (Max.) SC24 ECO 2 x 500x300x65 2 x 2 kg 230V / 50-60Hz 0,2A 40VA Aüßere Sicherung (5x20 mm) 1,6A (hinten an der Hupe) SC24 Autonom...
Seite 3 Diese Datenblatt dient als Hilfe zur Behebung von eventuellen Fehlern oder Störungen (S. Schema auf diese Seite). Fehler Überprüfung Lösung SC24 ECO 1. Prüfen Sie, daß die Anzeigetafeln richtig montiert Wenn notwendig, prüfen Sie die Das Bedienpult läuft nicht an.
Seite 4 TRAMATE Zone Industrielle de Bel Air F-44850 LE CELLIER / FRANCE France: 02-40-25-46-90 International: ++33 240-25-46-90 Fax: 02-40-25-30-63 Fax international: ++33 240-25-30-63 stramatel@stramatel.fr CЄ MUL/2C/UDSC24ECO_B.doc...
