Samoa PUMPMASTER 2 Bedienungsanleitung Und Teileliste

Druckluftbetriebene ölpumpe übersetzung 3:1
Vorschau ausblenden Andere Handbücher für PUMPMASTER 2:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 79

Quicklinks

Diese Anleitung herunterladen
Parts and technical service guide
Guía de servicio técnico y recambio
Guide dЮinstructions et pièces de rechange
Bedienungsanleitung und Teileliste
Manual de serviços técnicos e reposições
EN

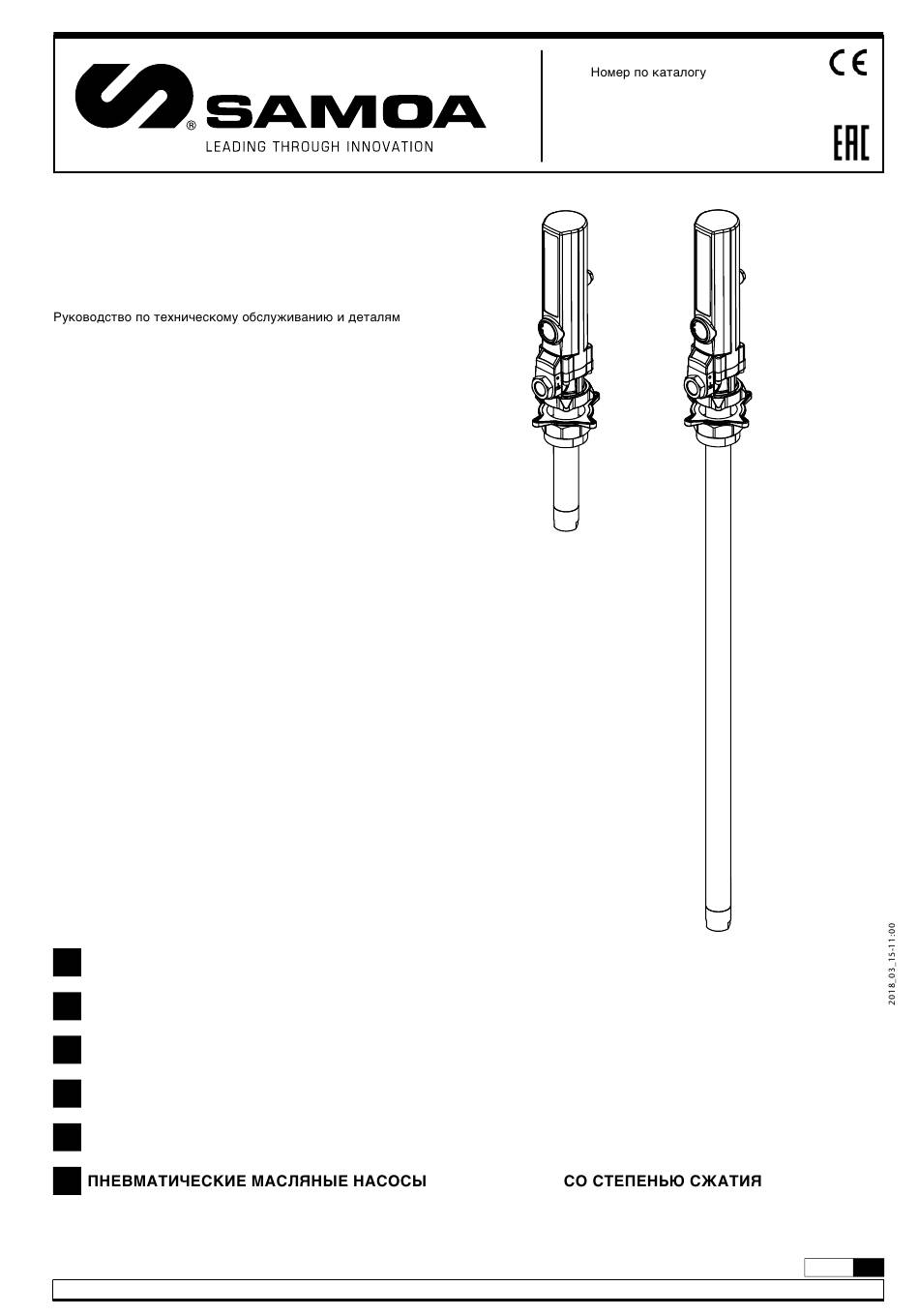

3:1 RATIO AIR OPERATED OIL PUMPS PUMPMASTER 2
ES
BOMBAS NEUMÁTICAS DE ACEITE PUMPMASTER 2, RATIO 3:1
FR
POMPES PNEUMATIQUES À HUILE PUMPMASTER 2, RAPPORT DE PRESSION 3:1
DE
DRUCKLUFTBETRIEBENE ÖLPUMPE PUMPMASTER 2 ÜBERSETZUNG 3:1
PT
PROPULSORA PNEUMÁTICA PARA ÓLEO LUBRIFICANTE PUMPMASTER 2, RATEIO 3:1
RU
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Part No. / Cód. / Réf. / Art. Nr. /
Cód. /
353120
354120
358120
PUMPMASTER 2
:
2
6
11
16
21
3:1
26
R. 03/18 835 807
