Geräteansicht, Anschlüsse und LEDs
4.3

Pinbelegung POWERLINK-Schnittstelle

SmartWire-DT Gateway | EU5C-SWD-POWERLINK
DOC130802UM02DE | Revision 2 | Deutsch | 2013-12 | Freigegeben | Öffentlich
Die folgende Zeichnung zeigt die Pinbelegung der Real-Time-Ethernet-
Schnittstelle des Gateways.

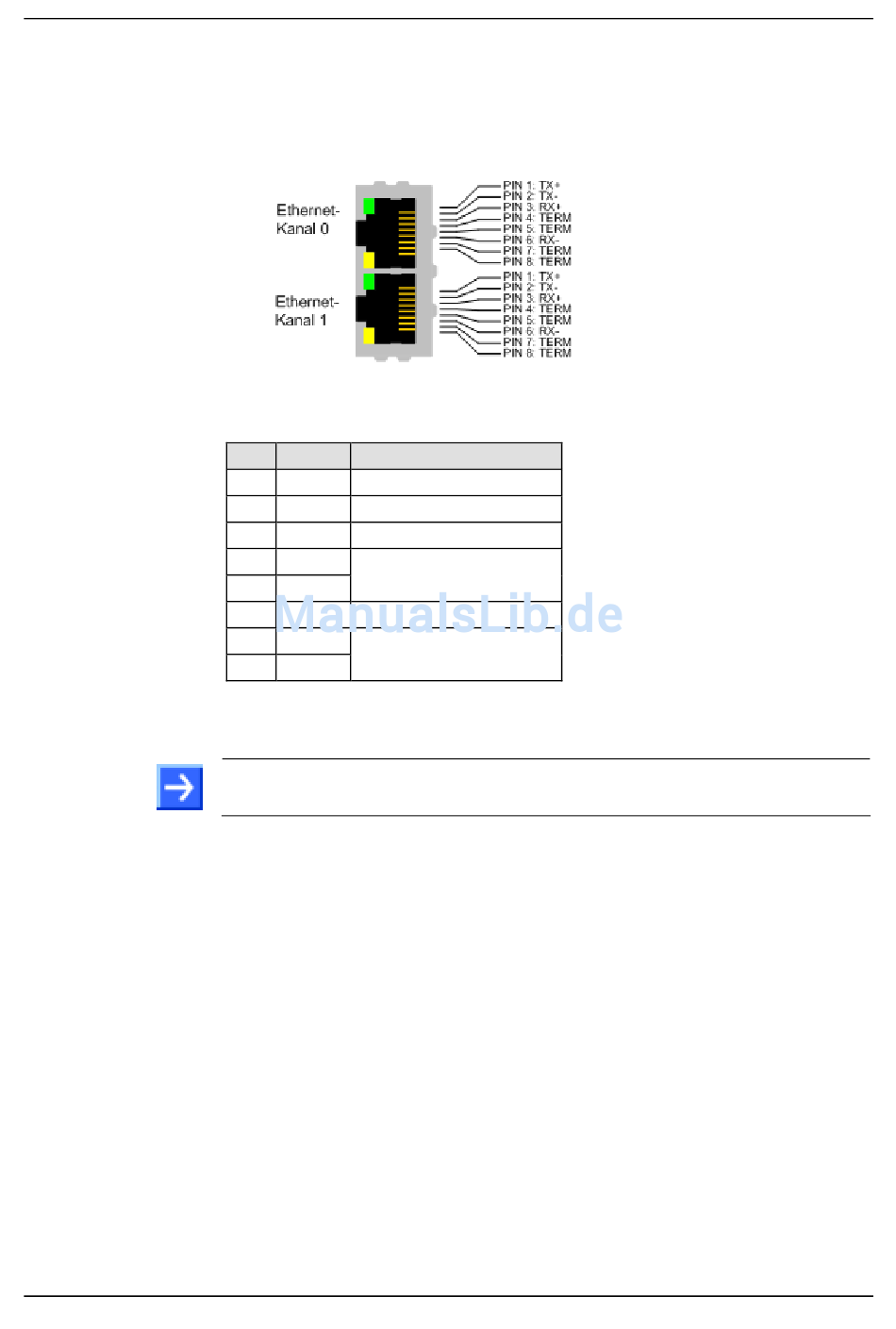

Abbildung 4: Anschlussbelegungen der Ethernet-Schnittstelle (RJ45)

Pin Signal Beschreibung
1 TX + Sendedaten +
2 TX – Sendedaten –
3 RX + Empfangsdaten +
4 TERM Bob Smith-Terminierung
5 TERM
6 RX – Empfangsdaten –
7 TERM Bob Smith-Terminierung
8 TERM

Tabelle 11: Anschlussbelegung der Ethernet-Schnittstelle (RJ45) an Kanal 0 und Kanal 1

Hinweis: Die Ethernet-Anschlüsse verfügen über Auto-Crossover-
Funktionalität.
