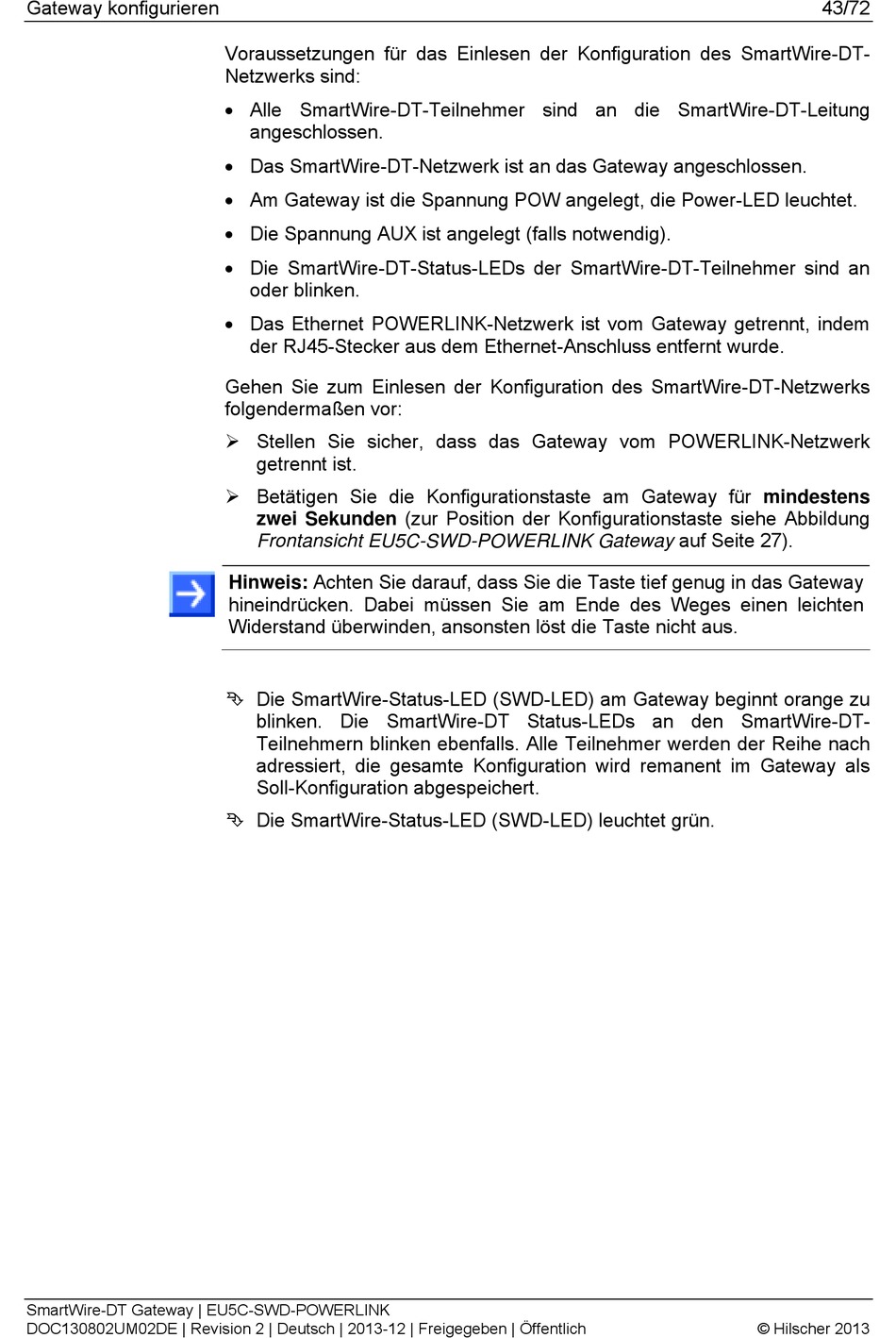

Gateway konfigurieren
SmartWire-DT Gateway | EU5C-SWD-POWERLINK
DOC130802UM02DE | Revision 2 | Deutsch | 2013-12 | Freigegeben | Öffentlich
Voraussetzungen für das Einlesen der Konfiguration des SmartWire-DT-
Netzwerks sind:
Alle SmartWire-DT-Teilnehmer sind an die SmartWire-DT-Leitung
angeschlossen.
Das SmartWire-DT-Netzwerk ist an das Gateway angeschlossen.
Am Gateway ist die Spannung POW angelegt, die Power-LED leuchtet.
Die Spannung AUX ist angelegt (falls notwendig).
Die SmartWire-DT-Status-LEDs der SmartWire-DT-Teilnehmer sind an
oder blinken.
Das Ethernet POWERLINK-Netzwerk ist vom Gateway getrennt, indem
der RJ45-Stecker aus dem Ethernet-Anschluss entfernt wurde.
Gehen Sie zum Einlesen der Konfiguration des SmartWire-DT-Netzwerks
folgendermaßen vor:
Stellen Sie sicher, dass das Gateway vom POWERLINK-Netzwerk
getrennt ist.
Betätigen Sie die Konfigurationstaste am Gateway für mindestens
zwei Sekunden (zur Position der Konfigurationstaste siehe Abbildung
Frontansicht EU5C-SWD-POWERLINK Gateway auf Seite 27).
Hinweis: Achten Sie darauf, dass Sie die Taste tief genug in das Gateway
hineindrücken. Dabei müssen Sie am Ende des Weges einen leichten
Widerstand überwinden, ansonsten löst die Taste nicht aus.
Die SmartWire-Status-LED (SWD-LED) am Gateway beginnt orange zu
blinken. Die SmartWire-DT Status-LEDs an den SmartWire-DT-
Teilnehmern blinken ebenfalls. Alle Teilnehmer werden der Reihe nach
adressiert, die gesamte Konfiguration wird remanent im Gateway als
Soll-Konfiguration abgespeichert.
Die SmartWire-Status-LED (SWD-LED) leuchtet grün.
