Gateway konfigurieren
SmartWire-DT Gateway | EU5C-SWD-POWERLINK
DOC130802UM02DE | Revision 2 | Deutsch | 2013-12 | Freigegeben | Öffentlich
5. POWERLINK-Parameter in Projekt-Konfiguration ergänzen.
Markieren Sie im Fenster Arbeitsfläche das EU5C-SWD-POWERLINK
Gateway.

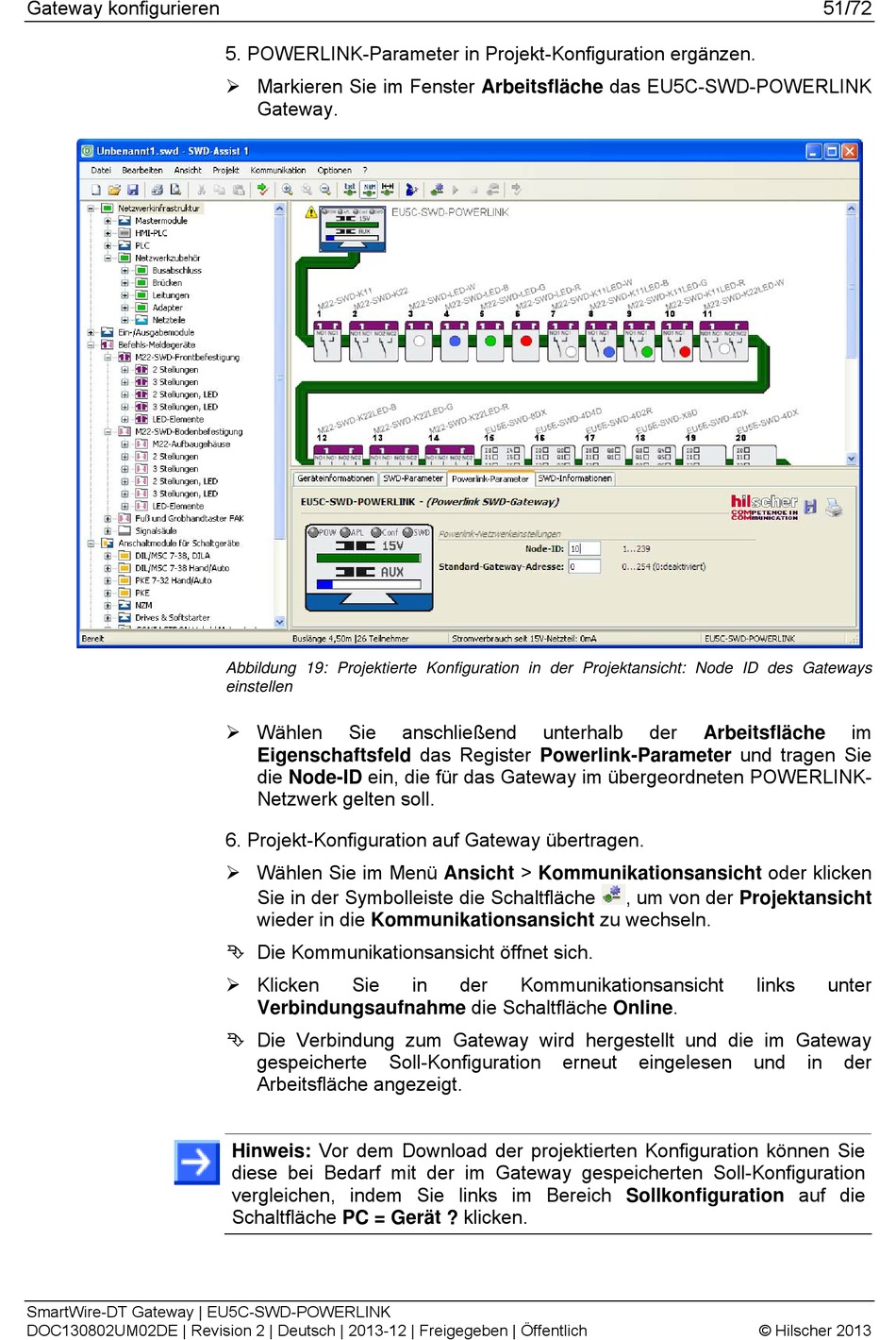

Abbildung 19: Projektierte Konfiguration in der Projektansicht: Node ID des Gateways
einstellen
Wählen
Sie
Eigenschaftsfeld das Register Powerlink-Parameter und tragen Sie
die Node-ID ein, die für das Gateway im übergeordneten POWERLINK-
Netzwerk gelten soll.
6. Projekt-Konfiguration auf Gateway übertragen.
Wählen Sie im Menü Ansicht > Kommunikationsansicht oder klicken
Sie in der Symbolleiste die Schaltfläche
wieder in die Kommunikationsansicht zu wechseln.
Die Kommunikationsansicht öffnet sich.
Klicken
Sie
Verbindungsaufnahme die Schaltfläche Online.
Die Verbindung zum Gateway wird hergestellt und die im Gateway
gespeicherte
Soll-Konfiguration
Arbeitsfläche angezeigt.
Hinweis: Vor dem Download der projektierten Konfiguration können Sie
diese bei Bedarf mit der im Gateway gespeicherten Soll-Konfiguration
vergleichen, indem Sie links im Bereich Sollkonfiguration auf die
Schaltfläche PC = Gerät ? klicken.
anschließend
unterhalb
in
der
Kommunikationsansicht
erneut
der
Arbeitsfläche
, um von der Projektansicht
links
eingelesen
und
© Hilscher 2013
51/72
