Installation Installation

Schnittstelle IF1B konfigurieren

Mit den Schaltern auf der Rückseite des Bediengerätes können Sie die Schnittstel-
le IF1B konfigurieren. Dabei werden das RTS-Signal für RS 485 und die
RS 422-Empfangsdaten umgeschaltet. Standardmäßig wird das RTS-Signal vom
Kommunikationspartner nicht benötigt.

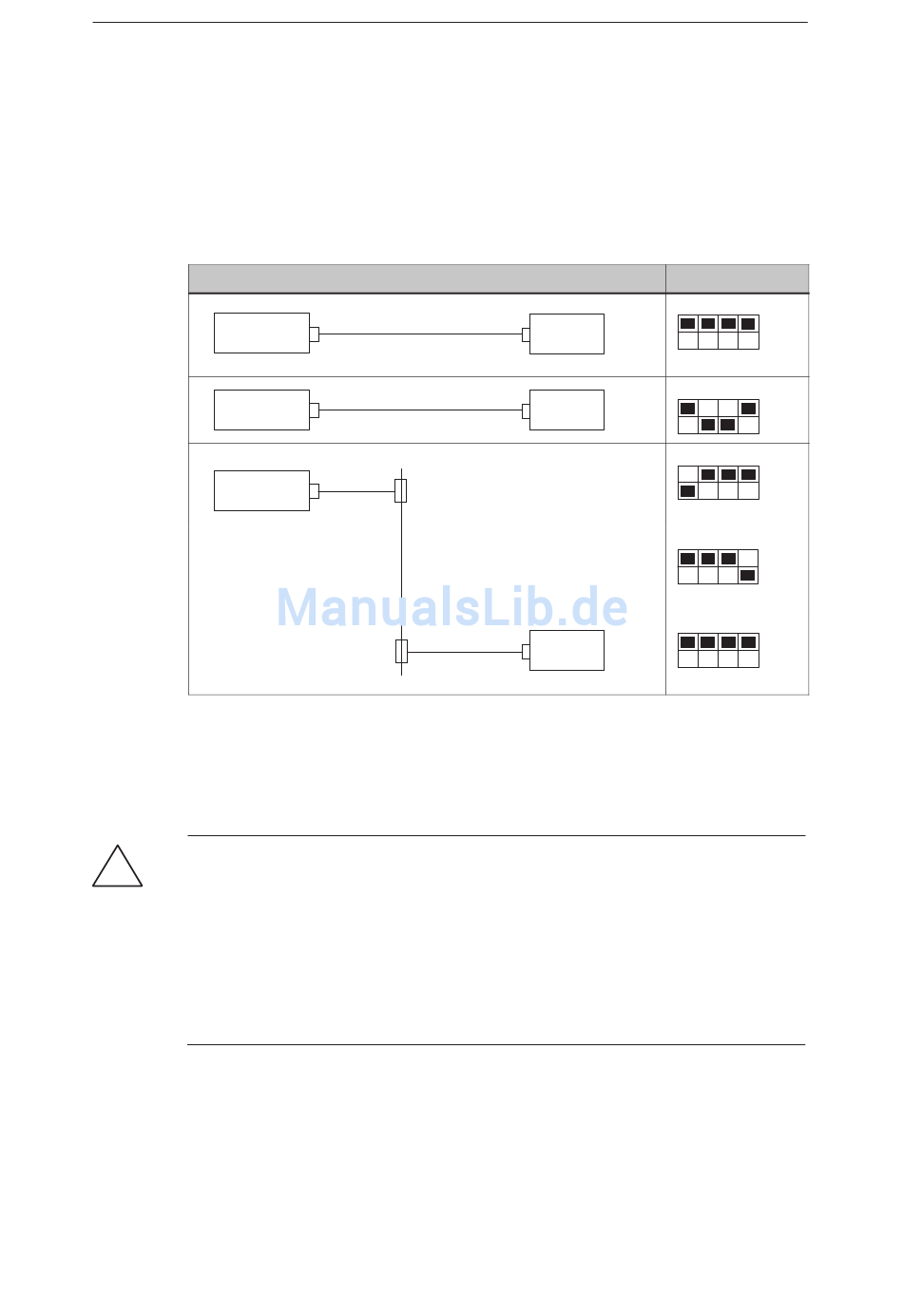

Die Tabelle zeigt die zulässigen Schalterstellungen.
Bediengerät
Bediengerät
Bediengerät Bediengerät Bediengerät
1) Lieferzustand

Komprimieren des internen Programmspeichers bei SIMATIC S5

Warnung
!
Bei SIMATIC S5 ist das Komprimieren des internen Programmspeichers der SPS
(PG-Funktion "Komprimieren", integrierter FB COMPR) nicht zulässig, wenn ein
Bediengerät angeschlossen ist! Beim Komprimieren werden die absoluten Adres-
sen der Bausteine im Programmspeicher verändert. Da das Bediengerät nur beim
Anlauf die Adressliste liest, erkennt es die Adressänderung nicht und greift auf
falsche Speicherbereiche zu.
Sollte sich das Komprimieren im laufenden Betrieb nicht vermeiden lassen, so ist
das Bediengerät vor dem Komprimieren auszuschalten.
9-14
Kommunikation
MPI/PPI
Standard-Kabel
RS 422/RS 485
PROFIBUS-DP/MPI PROFIBUS-DP/MPI PROFIBUS-DP/MPI
Gerätehandbuch Multi Panel MP 270B, Touch Panel TP 270, Operator Panel OP 270
Ausgabe 12/01
Schalterstellung
4 3
Steuerung
Kein RTS auf Stecker
4 3
Steuerung
4 3
RTS auf Pin 4 (Standard)
4 3
RTS auf Pin 9 (wie PG)
4 3
Steuerung Steuerung Steuerung
Kein RTS auf Stecker
6AV6591-1DC20-0AA0
2 1
ON
1)
2 1
ON
2 1
ON
2 1
ON
2 1
ON
1)
