WAGNER PAINT CREW Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. WAGNER Anleitungen
  4. Spritzpistolen, Düsen & Spritzen
  5. PAINT CREW
  6. Originalbetriebsanleitung
WAGNER PAINT CREW Originalbetriebsanleitung

WAGNER PAINT CREW Originalbetriebsanleitung

Airless hochleistungsspritzgerät
Vorschau anzeigen Andere Handbücher für PAINT CREW:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Inhalt
18
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
AIRLESS
PULVÉRISATEUR
AIRLESS
2 Jahre
Garantie
2 years
Guarantee
2 ans de
garantie
2 jaar
garantie
2 års
garanti
PAINT
HOCHLEISTUNGSSPRITZGERÄT
HIGH
PERFORMANCE
AIRLESS
HOOGVERMOGEN.SPUITAPPARAAT
HØJTRYKSSPRØJTE
! NICHT FÜR DEN GEWERBLICHEN
! NOT
! NON DESTINÉ Ä DES FINES COMMERCIALES
! NIET VOOR INDUSTRIÉLE TOEPASSINGEN !
! IKKE
DIGB/F/NL/DK
Originalbetriebsanleitung
CREW
AIRLESS
Ä HAUTES
MED
FOR COMMERCIAL
TIL ERHVERVSMÆSSIG
SPRAYER
PERFORMANCES
HØJ
YDEEVNE
GEBRAUCH
USE !
BRUG
!
!
!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGNER PAINT CREW

Inhaltszusammenfassung für WAGNER PAINT CREW

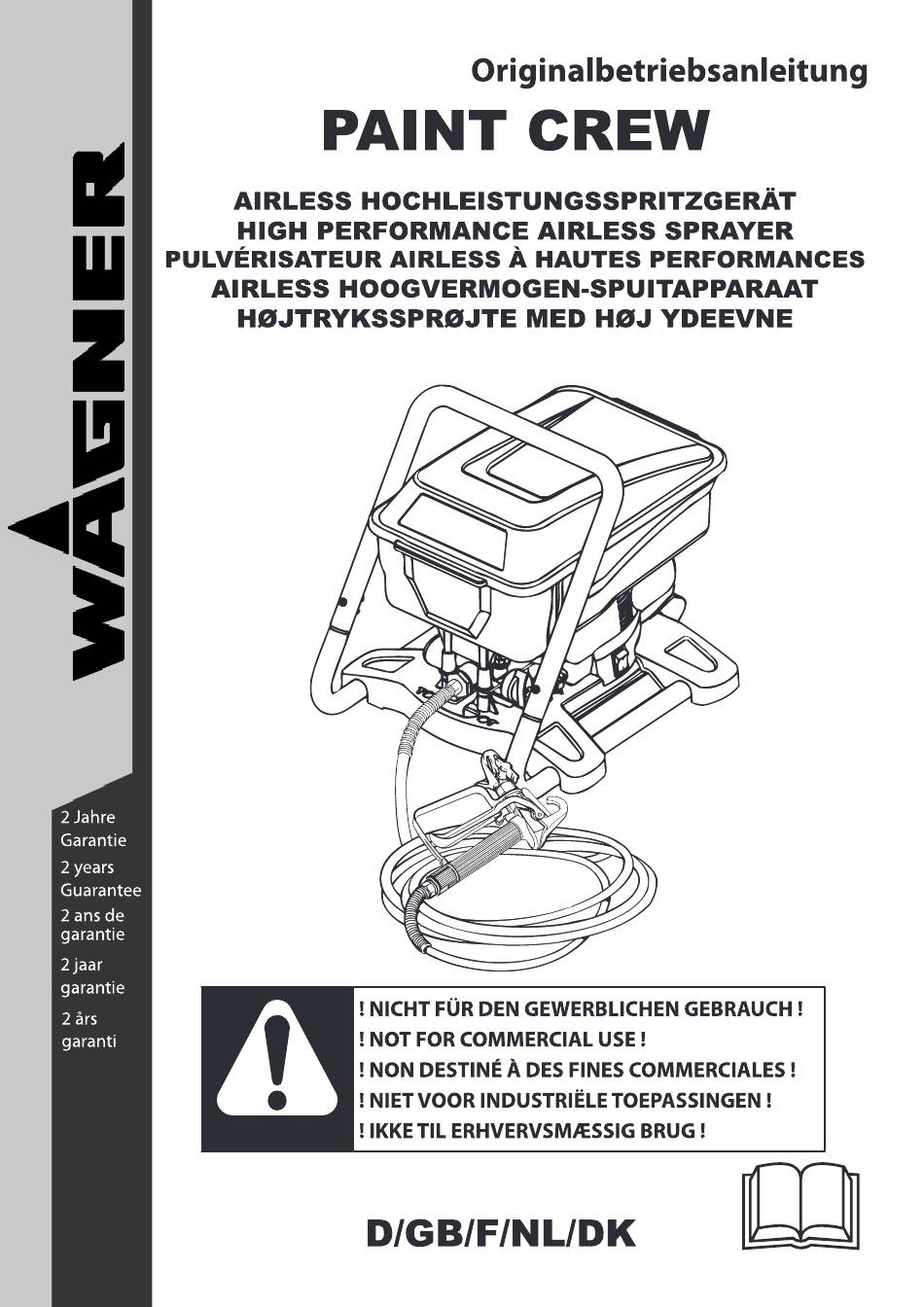

  • Seite 1 Originalbetriebsanleitung PAINT CREW AIRLESS HOCHLEISTUNGSSPRITZGERÄT HIGH PERFORMANCE AIRLESS SPRAYER PULVÉRISATEUR AIRLESS Ä HAUTES PERFORMANCES AIRLESS HOOGVERMOGEN.SPUITAPPARAAT HØJTRYKSSPRØJTE HØJ YDEEVNE 2 Jahre Garantie 2 years Guarantee 2 ans de garantie 2 jaar garantie ! NICHT FÜR DEN GEWERBLICHEN GEBRAUCH 2 års ! NOT FOR COMMERCIAL USE !
  • Seite 2 Paint Crew Warnung! Achtung, Verletzungsgefahr durch Injektion! Airless-Geräte entwickeln extrem hohe Spritzdrücke. Niemals Finger, Hände Oder andere Körperteile mit dem Spritzstrahl in Berührung bringen! Nie die Spritzpistole auf sich, Personen und Tiere richten. Nie die Spritzpistole ohne Spritzstrahl-Berührungsschutz benutzen. Behandeln Sie eine Spritzverletzung nicht als harmlose Schnittver- Ietzung.

  • Seite 3: Erklärung Der Verwendeten

    Paint Crew Wir gratulieren Ihnen zum Kauf Ihres WAGNER Staub Oderdie Dämpfe entzünden können. Airless-Hochdruckspritzgerätes. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Lesen Sie dieses Handbuch vor der ersten Verwendung Ablenkung können Siedie Kontrolle über das Gerät Gerätes...

  • Seite 4: Explosions- Und Brandgefahr Spritzarbeiten

    Paint Crew d) Entfernen Sie Einstellwerkzeuge Oder Anwendungen kann zu gefährlichen Situationen Schraubenschlüssel, bevor Sie das Gerät führen. einschalten. Ein Werkzeug OderSchlüssel,der sich in einem drehenden Geräteteil befindet, kann zu Service Verletzungen führen. a) Lassen Sie Ihr Gerät nur von qualifiziertem e) Vermeiden Sie eine abnormale Körperhaltung.

  • Seite 5: Belüftung

    Oder kleiner 197 kQ/m (60 kQ/ft.) betragen. Um Brand- und Explosionsgefahr sowie Schädigungen Aus Gründen der Funktion, Sicherheit der Gesundheit bei Spritzarbeiten zu vermeiden, muss und Lebensdauer, nur WAGNER-Original- für eine gute natürliche Oder künstliche Lüftung gesorgt Hochdruckschläuche und Spritzdüsen werden.

  • Seite 6: Nicht Geeignetes Material

    Paint Crew Falls sich Flüssigkeit im Depot unter dem Technische Daten Auslaßventilsammelt,bestehtdieMöglichkeit einer Leckage der Kolbenpackung. Spannung 230V-240V, 50 Hz Beiweiterem Betrieb kann es zum Auslaufen Leistungsaufnahme 625 w der Flüssigkeit und Verschmutzungen unter Gerät kommen. Schutzklasse Maximaler Druck 19,3 MPa (193 bar) Verwendbares Material Durchflussmenge bei 140 bar (0 bar)

  • Seite 7: Benötigtes Montagewerkzeug

    Paint Crew Bedienelemente Funktionen Komponenten • Spritzpistole mit Filter EIN/AUS-SchaIter Der EIN/AUS-Schalter schaltet • Düsenhalter Gerät ein und aus (0= AUS, EIN) • Hochdruckschlauch 7,5 m lang, 1/4 Zoll Durchmesser. Spritzpistole Mit der Spritzpistole Wird der Ausstoß der Flüssigkeit gesteuert. Benötigtes Montagewerkzeug Spritzschlauch...

  • Seite 8: Spritzgerät Anschließen

    Wichtige Hinweise Paint Crew Pistole sichern entsichern Tank entleeren Diese Anweisungen beachten, wenn der Tank mit Arbeitsstoff gefüllt ist und 1) Ihr Spritzgerät nicht Beim Befestigen der Spritzdüse oderwenn die Spritzdüse einwandfrei funktioniert Oder 2) Sie bei Abschluss Ihrer nicht verwendet wird, muss der Abzugshebel immer Spritzarbeit...

  • Seite 9: Pumpe Entleeren Und Arbeitsstoff

    Paint Crew Pumpe entleeren und Arbeitsstoff Spritzschlauch entleeren und Arbeitsstoff ansaugen ansaugen 1) Darauf achten, dass 1) Die Spritzpistole entsichern Lasche Einlassfilter im Tank richtig PRIME/SPRAY sitzt. Gegebenenfalls Schalter in die PRIME-Position abgebildet einrasten lassen. drehen. Beim Entleeren Schlauchs 2) Die Lasche auf dem Filter darf die Spritzdüse NICHT an...

  • Seite 10: Anwendung

    Spritzen Paint Crew Anwendung Die Spritzpistole im rechten Winkel TIPP: Spritzfläche halten, um ein gleichmäßiges A VORSICHT Spritzbild zu erzielen. Darauf achten, dass der Farbschlauch keine Knicke hat Etwa und sich keine Gegenstände mit scharfen Kanten in der 25 bis 30 cm Nähe befinden.

  • Seite 11: Verstopfung

    Paint Crew Verstopfung im Spritzpistolenfilter Nachfolgend werden geringfügige Probleme aufgeführt die beim Spritzen auftreten können. Durch Auftreten entfernen eines dieser Probleme, Wird der Fluss des Arbeitsstoffs Der Filter muss bei jeder Verwendung des Spritzgerätes damit das Spritzbild beeinträchtigt Oder die Pistole stößt gereinigt werden.

  • Seite 12: Reinigung

    Reinigung Paint Crew Wichtige Reinigungshinweise Spritzgerät spülen Den Abzugshebel loslassen und den PRIME/SPRAY-SchaIter auf PRIME DIESE HINWEISE WARNUNGEN Den Tank mit NEUER Reinigungs- drehen. DER REINIGUNG DES SPRITZGERÄTES lösung befüllen. Die Spritzpistole an den Rand eines LESEN! Den PRIME/SPRAY-SchaIter in die anderen Behälters halten...
  • Seite 13 Paint Crew SPRITZPISTOLEN-KOMPONENTEN REINIGEN EINLASSVENTIL REINIGEN 1) Die Vorgehensweise Gerät drucklos machen (Seite 8) Wenn es im Gerät Probleme mit dem Ansaugen gibt, ausführen. muss ggf. das Einlassventil gereinigt Oder ersetzt werden. Dieses Problem kann durch unsachgemäße 2) Die Spritzpistole mit Hilfe Reinigung und/oder Lagerung verursacht worden...
  • Seite 14 Lagerung Paint Crew SPRITZGERÄT FÜR LANGFRISTIGE LAGERUNG KURZFRISTIGE LAGERUNG (BIS ZU 8 STUNDEN) VORBEREITEN Alle auf den Seiten 12 bis 13 beschriebenen Schritte Außerbetriebnahme Reinigung müssen ausgeführt worden sein. l) Alle Schritteder Vorgehensweise GERÄTDRUCKLOS Einlassfilter entfernen. Lösen des Filters Wird ggf.

  • Seite 15: Tägliche Wartung

    Strom. DasVerlängerungskabel ist beschädigt Oder Das Verlängerungskabel austauschen. hat einen zu geringen Leiterquerschnitt. Der Motor ist defekt. Das Spritzgerät zu einem von Wagner autorisierten Kundendienst bringen. B. Das Spritzgerät startet, Das Gerät ist nicht entlüftet Oder undicht. Versuchen Sie, das Gerät erneut zu entlüften.

  • Seite 16: Teileliste

    Teileliste Paint Crew SPRITZPISTOLE Teile-Nr. Beschreibung Menge Düsenhalter 2336 Düse XS 0418 0418 Düse M Kompletter Pistolensatz 2337 Filter 0418711 0418713 Filter weiß Dichtung 2337 Filtergehäuse 2337 0418712 Filter gelb 5/6/9 Halterung mit Unterlegscheibe 2337 * Verschleißteile: Fallen nicht unter die Garantie SPRITZGERÄT Teile-Nr.
  • Seite 17 Garantieleistung aus. Dem Verschleiß unterworfene Teile sind ebenfalls von der Garantie ausgeschlossen. Die Garantieleistung schließt den gewerblichen Einsatz aus. Die Garantieleistung behalten wir uns ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als dem WAGNER Service - Personal geöffnet wurde. Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen, nicht unter die Garantieleistungen.
