Installations-Anleitungen

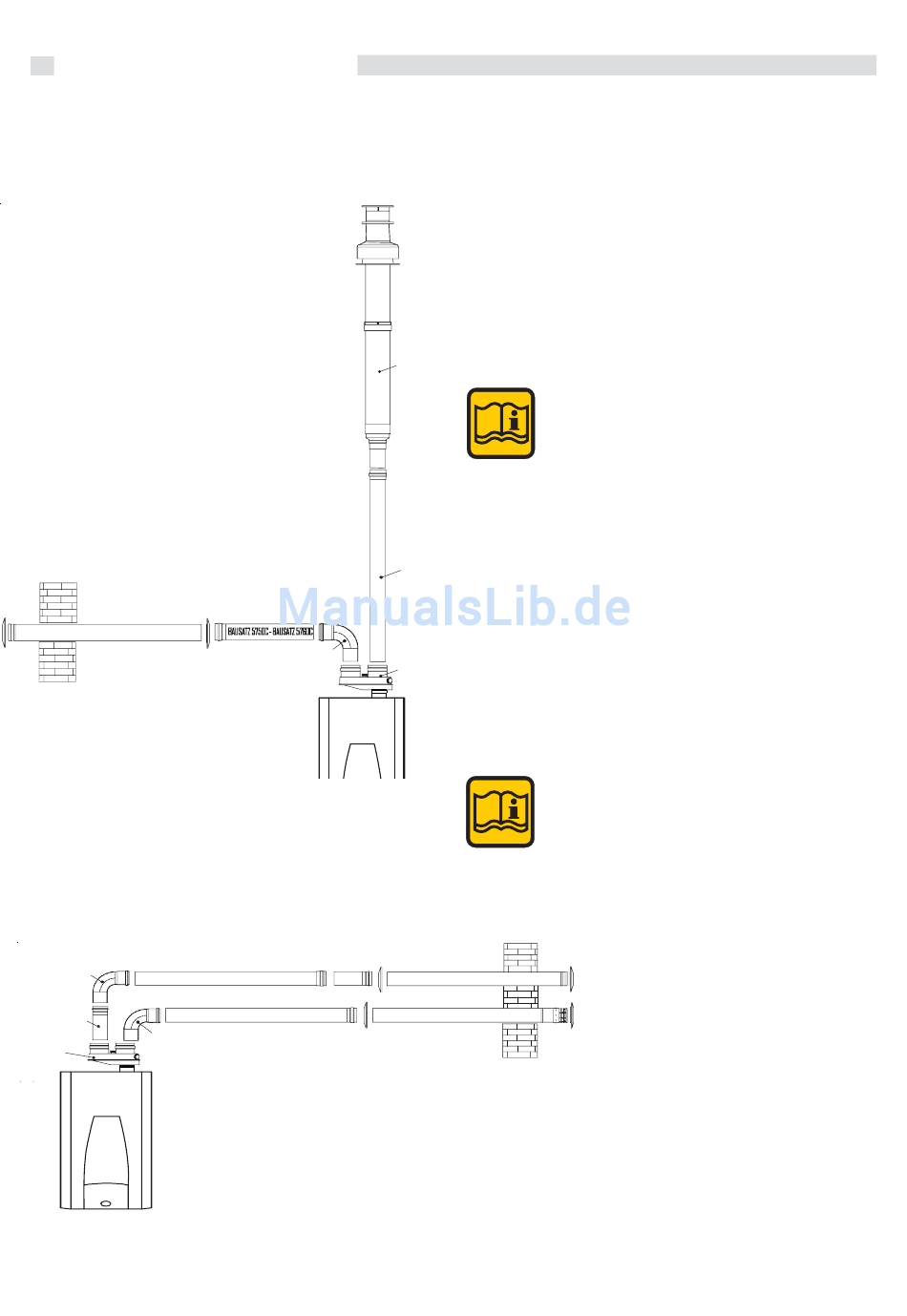

BEISPIEL ABGASFÜHRUNG
MIT GETRENNTEN ROHREN Ø 80 mm
Anmerkung: Der höchstzulässige Leistungsverlust,
unabhängig von der Installationsart, darf
überschreiten.
Beispiel Nr.1
Verbrennungsluftzufuhr durch die Außenwand,
Abgasführung über Dach.
BAUSATZ 5770C
Beispiel Nr.2
Verbrennungsluftzufuhr und Abgasfürung durch die
Außenwand.
Die Positionierung auf gegenüberliegenden Seiten ist nicht
erlaubt.
TSC0130C
TSC0150C
BAUSATZ
BAUSATZ 5750C
BAUSATZ 5760C
TSC0130C
TSC0150C
00361435
26
100 Pa nicht
TSC0130C
TSC0150C
5750C - BAUSATZ 5760C
BAUSATZ 5750C - BAUSATZ 5760C
Berechnung der Druckverluste für die
Verbrennungsluftansaugung und Abgasführung
D=80 mm
Um den Druckverlust zu berechnen, muss man die folgen-
den Parameter berücksichtigen:
- Adapter für getrenntes Rohrsystem =
- 90°-Bogen mit engem Radius (R=1/2 D) = 14 Pa
- 90°-Bogen mit weitem Radius (R=1 D) =
- 1 m Rohr für Verbrennungsluftansaugung = 1 Pa
- 1 m Rohr für Abgasableitung =
- 1 m waager. Verbrennungsluft-Terminal = 3,5 Pa
- 1 m waager. Abgas-Terminal =
- 1 m senkr. Verbrennungsluft-Terminal =
- 1 m senkr. Abgas-Kamin =
BAUSAT Z5790C
ANMERKUNG:
Diese Werte beziehen sich auf Original
UNICAL-Teile, die aus harten und glatten
Rohren hergestellt wurden.
BAUSATZ 5750C
BAUSATZ 5760C
00361435
Der maximal Druckverlust 100 Pa beinhaltet
auch den Verlust durch:
1 TEILER+
2 KURVEN MIT WEITEM RADIUS +
1 ABZUGSTERMINAL +
1 ZULUFTTERMINAL
BAUSATZ 5780C
BAUSATZ 5770C
Beispiel Nr.2
Zuluft der Primärluft und Rauchabzug, an zwei Außenwänden.
Die Positionierung zweier Terminale auf gegenüberligenden
Seiten ist nicht erlaubt.
4 Pa
4 Pa
1,5 Pa
5,5 Pa
5,5 Pa
8 Pa
