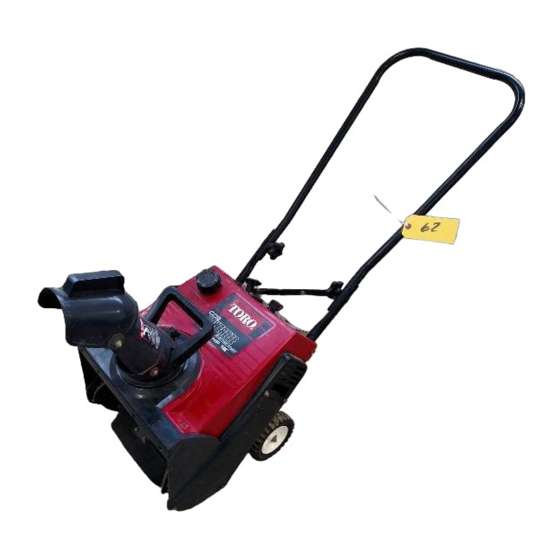

CCR Powerlite 325
Schneefräse
Modellnr. 38173—Seriennr. 240000001 und höher
Einführung
Lesen Sie diese Anleitung sorgfältig durch, um sich
mit dem ordnungsgemäßen Einsatz und der Wartung
des Geräts vertraut zu machen und Verletzungen und
eine Beschädigung des Geräts zu vermeiden. Sie
tragen die Verantwortung für einen ordnungs-
gemäßen und sicheren Einsatz des Geräts.
Informationen zu Produkten und Zubehör sowie zu
örtlichen Vertragshändlern und der Registrierung
Ihres Produktes erhalten Sie direkt von Toro unter
www.Toro.com.
Wenden Sie sich an Ihren Toro Vertragshändler oder
Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen be-
nötigen. Haben Sie dafür die Modell- und Serien-
nummern der Maschine griffbereit. Das Bild unten
zeigt die Lage der Modell- und Seriennummern an der
Maschine. Tragen Sie hier bitte die Modell- und
Seriennummer der Maschine ein:
Modellnr.:
Seriennr.:
In dieser Anleitung werden zwei weitere Ausdrücke
benutzt, um Informationen hervorzuheben. WICHTIG
lenkt Ihre Aufmerksamkeit auf besondere
mechanische Informationen, und Hinweis: hebt
allgemeine Angaben hervor, denen Sie besondere
Beachtung schenken sollten.
2003 – The Toro Company
8111 Lyndale Ave., Blomington, MN 55420, USA
Sicherheit
Lesen Sie vor dem Starten des Motors den Inhalt
der vorliegenden Anleitung sorgfältig durch,
damit Sie gut darüber Bescheid wissen.
Dies ist ein Warnzeichen. Es macht Sie auf
mögliche Verletzungsgefahren aufmerksam.
Befolgen Sie zum Vermeiden von Verletzungen
und Todesfällen immer sämtliche Sicherheits-
hinweise.
Die unsachgemäße Verwendung oder Wartung
dieser Schneefräse kann zu Verletzungen oder
Tod führen. Befolgen Sie die folgenden Sicher-
heitsanweisungen, um das Risiko so gering wie
möglich zu halten.
Die folgenden Anweisungen wurden gemäß den
Standards ANSI/OPEI B71.3 – 1995 und ISO
8437:1989 abgeändert.
Schulung
Lesen Sie die Bedienungsanleitung gründlich
durch. Machen Sie sich mit den Bedienungs-
elementen sowie dem vorschriftsmäßigen Einsatz
der Maschine eingehend vertraut. Insbesondere
2121
ist es für Sie wichtig zu wissen, wie Sie das Gerät
schnell stoppen und die Bedienungselemente
ausschalten können.
Die Schneefräse darf niemals von Kindern be-
trieben werden. Auch Erwachsene dürfen die
Schneefräse ohne entsprechende Anleitung nicht
bedienen.
Lassen Sie keine Personen (insbesondere keine
kleinen Kinder) und Haustiere in den Arbeits-
bereich.
Gehen Sie vorsichtig mit der Maschine um, damit
Sie Ausrutschen und Fallen vermeiden.
Vorbereitung
Überprüfen Sie den Einsatzbereich der Schnee-
fräse sorgfältig. Entfernen Sie alle Fußmatten,
Schlitten, Bretter, Kabel und andere Fremd-
objekte.
Lösen Sie die Schaltleiste, um die Rotorblätter
auszukuppeln, bevor Sie den Motor anlassen.
Druck: USA
Alle Rechte vorbehalten
Form No. 3329-438
Bedienungsanleitung
Übersetzung der Originalversion (D)
Registrieren Sie das Produkt auf der
Website: www.Toro.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro 38173
Inhaltszusammenfassung für Toro 38173
- Seite 1 Informationen zu Produkten und Zubehör sowie zu und Todesfällen immer sämtliche Sicherheits- örtlichen Vertragshändlern und der Registrierung hinweise. Ihres Produktes erhalten Sie direkt von Toro unter Die unsachgemäße Verwendung oder Wartung www.Toro.com. dieser Schneefräse kann zu Verletzungen oder Wenden Sie sich an Ihren Toro Vertragshändler oder Tod führen.
- Seite 2 Versuchen Sie nie, Einstellungen bei laufendem dass die entsprechenden Schutzbleche oder Motor vorzunehmen, wenn es nicht ausdrücklich andere Sicherheitsvorrichtungen angebracht sind. von Toro empfohlen wird. Lassen Sie die Schneefräse nie in der Nähe von Ermöglichen Sie dem Motor und der Schnee- Glaswänden, Kraftfahrzeugen, Fensteröffnungen, fräse, sich auf die Außentemperaturen einstellen,...
-
Seite 3: Sicherheitshinweise Zur Toro Schneefräse
Kanister. Ziehen Sie beim Einlagern der Im Folgenden finden Sie Informationen zur Sicherheit, Schneefräse den Zündschlüssel. die sich speziell auf Toro Maschinen beziehen, sowie weitere Sicherheitsinformationen, mit denen Sie sich Verwenden Sie nur Toro Originalersatzteile und vertraut machen müssen. -
Seite 4: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder WICHTIG: Sicherheits- und Bedienungsschilder sind in der Nähe potenzieller Gefahrenbereiche angebracht. Tauschen Sie beschädigte Schilder aus. 94-2562 94-2560 1. Gefahr der Verletzung/Amputation vom Gliedmaßen bei der 1. Gefahr der Verletzung/Amputation von Gliedmaßen beim Schnecke: Halten Sie sich von sich bewegenden Teilen fern; Gebläserad: Halten Sie sich von sich bewegenden Teilen fern;... -
Seite 5: Montieren Des Griffs
Produktübersicht Einrichten Montieren des Griffs 1. Positionieren Sie den oberen Griffteil an der Innenseite des unteren Griffteils und richten Sie die Löcher aus. 2. Stecken Sie die Ovalkopfschrauben in die ausgerichteten Löcher, wobei sich der Schraubenkopf an der Außenseite des Griffs befinden muss. -
Seite 6: Einbauen Des Bowdenzugs
Ort auf. Vermischen von Benzin und Öl Diese Schneefräse verwendet eine Mischung aus 50:1 Benzin und Öl. Verwenden Sie Toro 50:1 Zweitaktöl (mit Kraftstoffstabilisator) oder ein entsprechendes hochwertiges Zweitaktmotoröl, das NMMA TCW-zugelassen ist. WICHTIG: Verwenden Sie kein Motoröl (wie z. B. -
Seite 7: Betrieb
Betrieb 50:1 Benzin-Ölmischverhältnis-Tabelle Benzin Öl Hinweis: Bestimmen Sie die linke und rechte Seite der 1 Gallone (4 Liter) 2.6 Unzen (80 ml) Maschine anhand der üblichen Bedienungsposition. 2 Gallonen (8 Liter) 5.2 Unzen (160 ml) 3. Schrauben Sie den Deckel auf den Kraftstoff- Starten des Motors kanister auf. -
Seite 8: Wartung
Wartungsmaßnahmen Zu Beginn Kontrollieren Sie auf lockere Befestigungsteile und ziehen diese bei Bedarf fest. Lassen Sie die Rotorblätter und den Schaber ggf. von einem offiziellen Toro Händler auswechseln. Lassen Sie den Antriebsriemen von einem offiziellen Toro Händler prüfen und Jährlich ggf. -
Seite 9: Einstellen Des Bowdenzugs
2. Bewegen Sie den Antriebsbügel zum Griff, so ist, die Rotorblätter und den Schaber von einem dass der Bowdenzug kein Spiel mehr hat. offiziellen Toro Vertragshändler auswechseln. 3. Stellen Sie sicher, dass ein Abstand von 2 bis 3 mm zwischen dem Antriebsbügel (A) und dem Griff (B) vorhanden ist. -
Seite 10: Einlagern Der Schneefräse
1. Füllen Sie Konditioniermittel laut Anweisung in 3. Lockern Sie m-6680a den Kraftstofftank ein. die Hand- schrauben am Griff Hinweis: Wenn Sie Toro 50:1 Zweitaktöl (mit und klappen Sie Kraftstoffstabilisator) verwenden, erübrigt sich das diesen abwärts weitere Beimischen von Konditioniermittel. über die 2. - Seite 11 3329-438...
