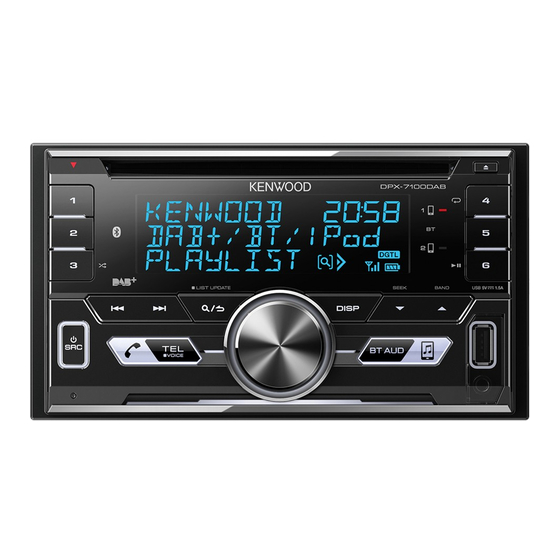

DPX-7100DAB
DUAL DIN SIZED CD RECEIVER
INSTRUCTION MANUAL
RECEPTEUR CD FORMAT DUAL DIN
MODE D'EMPLOI
DUALER DIN-GENORMTER CD-RECEIVER
BEDIENUNGSANLEITUNG
© 2017 JVC KENWOOD Corporation
B5A-2113-00 (EN)

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Kenwood dpx-7100dab

Inhaltszusammenfassung für Kenwood dpx-7100dab

  • Seite 1 DPX-7100DAB DUAL DIN SIZED CD RECEIVER INSTRUCTION MANUAL RECEPTEUR CD FORMAT DUAL DIN MODE D’EMPLOI DUALER DIN-GENORMTER CD-RECEIVER BEDIENUNGSANLEITUNG © 2017 JVC KENWOOD Corporation B5A-2113-00 (EN)
