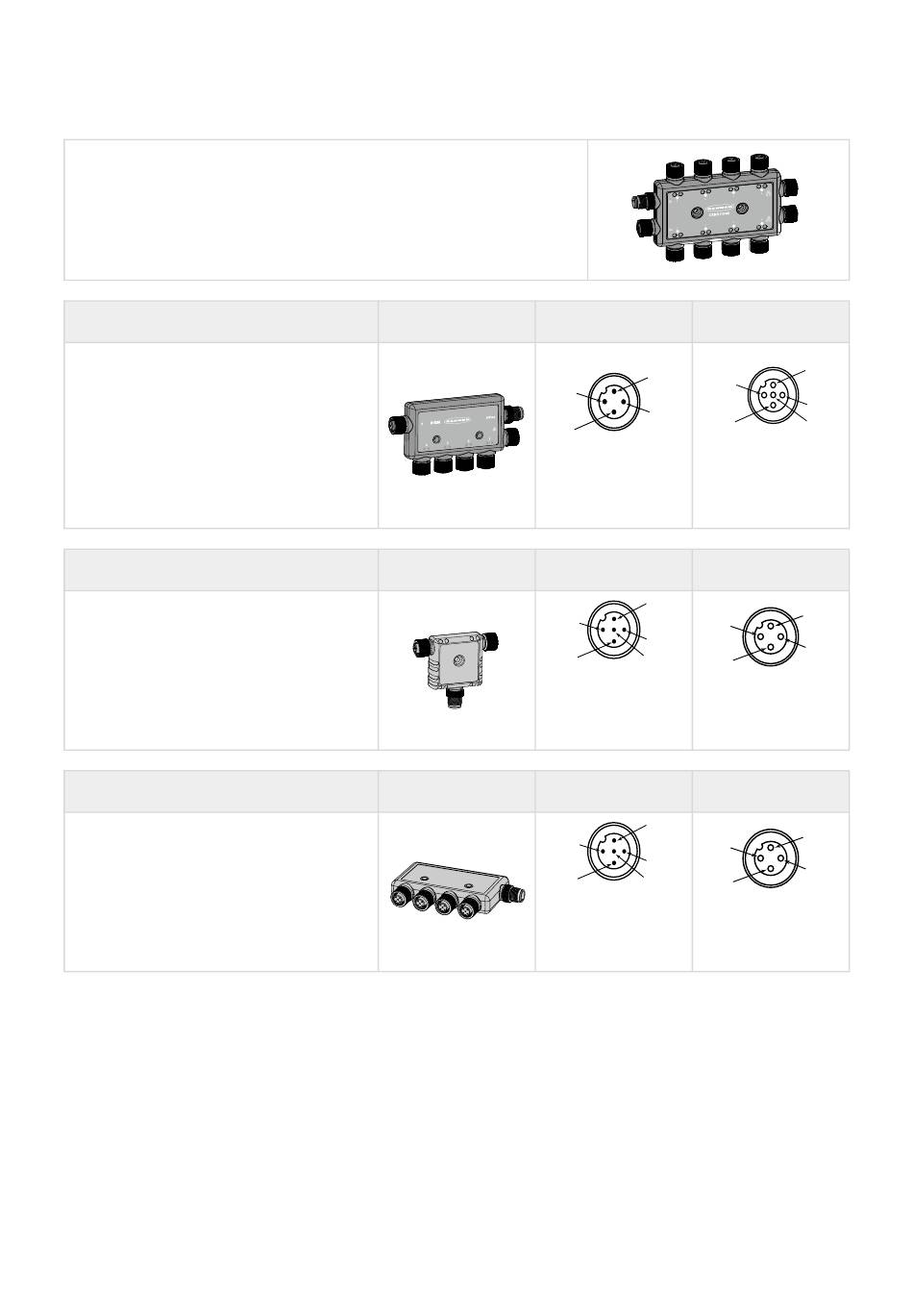

IO-Link Master

Kontroller der Bauform DXMR110-8K – IO-Link-Master
• 2 M12-D-Code-Ethernet-Buchsen zur Reihenschaltung und Kommunikation mit
einem übergeordneten Steuersystem
• 8 M12-Anschlussbuchsen für IO-Link-Master-Anschlüsse
• 1 M12-Stecker für Eingangsleistung, 1 M12-Buchse für die Leistungs-
Reihenschaltung
• Produktdokumentation (Ident-Nr. 233120)
Typ
Kontroller der Bauform DXMR90-4K – IO-Link-
Master
• 1 M12 D-Code Ethernet-Buchse
• 4 M12-Anschlussbuchsen für IO-Link-
Master-Anschlüsse
• 1 M12-Stecker (Port 0) für
Eingangsleistung und Modbus RS-485, 1
M12-Buchse für die Reihenschaltung von
Port 0-Signalen
• Produktdokumentation (Ident-Nr. 229731)
Typ
R45C-2K-MQ IO-Link-Master/Modbus-Wandler mit
2 Ports
• Verbindet zwei IO-Link-Geräte und
ermöglicht den Zugriff über die Modbus
RTU-Schnittstelle
• 5-poliger M12-Stecker
• Zwei 4-polige M12-Steckbuchsen
Typ
R90C-4K-MQ IO-Link Master/Modbus-Wandler mit
4 Ports
• Verbindet 4 IO-Link-Geräte und ermöglicht
den Zugriff über die Modbus RTU-
Schnittstelle
• 5-poliger M12-Stecker
•
4 4-polige M12-Steckverbinder (Buchsen)
page 36 of 40 © Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
Anschlussbelegung Steckerbelegung
(Stecker)
1
2
4
4
3
1 = Braun
1 = Braun
2 = Weiß
2 = Weiß
3 = Blau
3 = Blau
4 = Schwarz
4 = Schwarz
5 = Grau
Anschlussbelegung Steckerbelegung
(Stecker)
1
2
1
4
5
3
4
1 = Braun
1 = Braun
2 = Weiß
2 = Weiß
3 = Blau
3 = Blau
4 = Schwarz
4 = Schwarz
5 = Grau
Anschlussbelegung Steckerbelegung
(Stecker)
1
2
1
4
5
3
4
1 = Braun
1 = Braun
2 = Weiß
2 = Weiß
3 = Blau
3 = Blau
4 = Schwarz
4 = Schwarz
5 = Grau
Zubehör
(Buchsen)
2
1
3
5
(Buchsen)
2
3
(Buchsen)
2
3
