3 Produktbeschreibung
3.1 Ejektorbezeichnung
Die Aufschlüsselung der Artikelbezeichnung (z. B. SCPSi-L HF 3-16 NC RD M12-5 PNP) ergibt sich wie folgt:
Merkmal
Ejektortyp
Bauform
Düsengröße
Steuerung
1)
Regelung
Elektrischer Anschluss
Signaltyp der Signalein- und Ausgänge
1)
Bei Ejektoren ohne die Bezeichnung RD (Regelung Digital) ist die Vakuumregelung und die damit
zusammenhängenden Funktionen nicht verfügbar.
2)
Black Edition HF

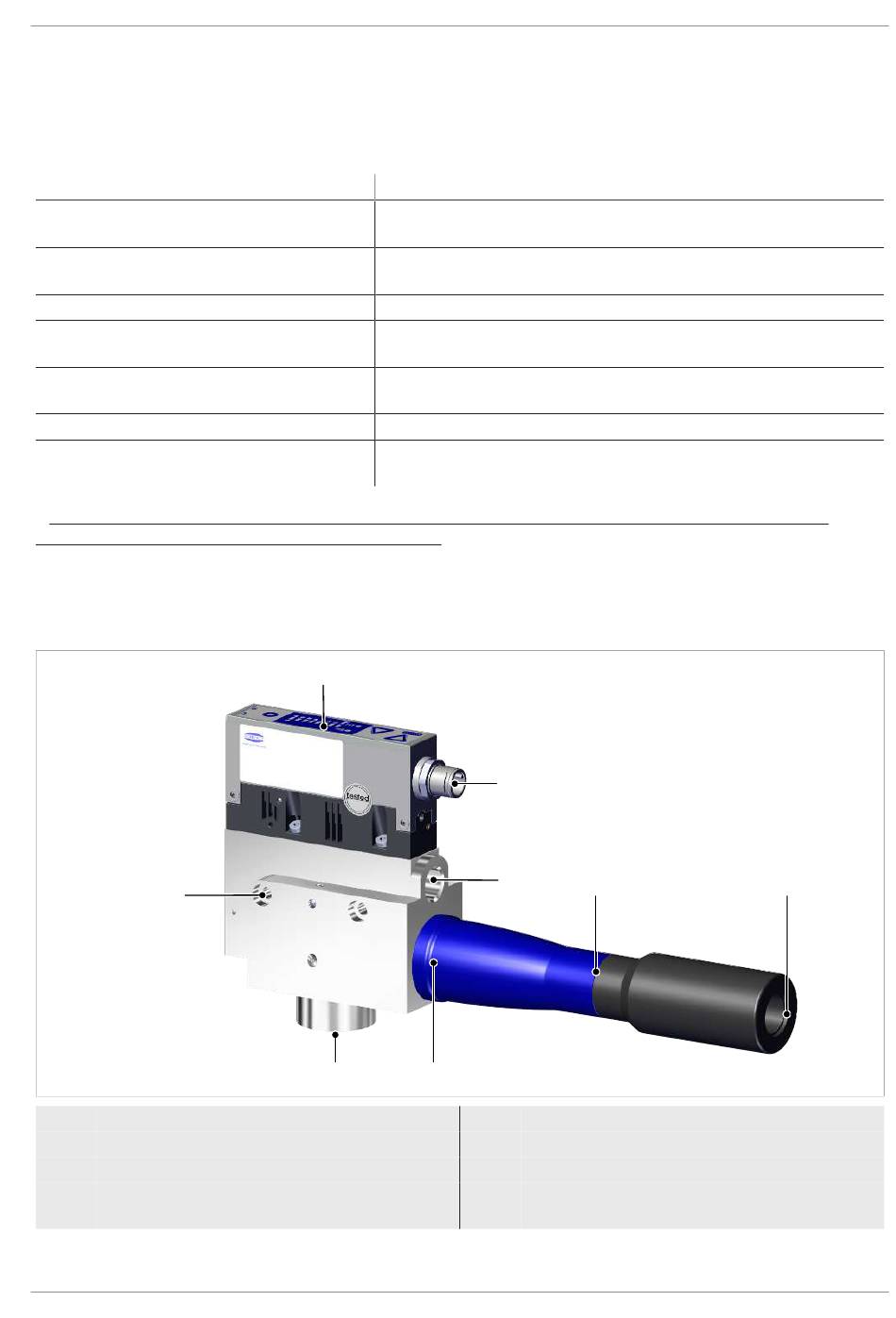

3.2 Ejektoraufbau
2
1
Vakuum-Anschluss G1/2"
3
Anzeige- und Bedienelement
5
Druckluft-Anschluss G1/4"
7
Schalldämpfer mit Gewinde und Rast-Ver-
schluss
DE · 30.30.01.02636 · 02 · 12/22
Ausprägungen
SCPSi-L, Ausführung mit Display
SCPS-L, Ausführung mit Balkenanzeige
HF für "High Flow"
HV für "High Vacuum"
2-07 / 2-09 / 2-13 / 2-16 / 3-13 / 3-16 / 3-18
NO für "Stromlos offen"
NC für "Stromlos geschlossen"
RD für "Mit Regelung Digital"
Keine Angabe für "Ohne Regelung"
Stecker M12-5
NPN
PNP
3
1
6
2
4
6
8
4
5
7
Befestigungsbohrung (2x)
Elektrischer Anschluss M12
Ejektordüse (verdeckt)
Abluftausgang
3 Produktbeschreibung
2)
/ 3-20
