aufl egen – die Abkantungen zeigen nach oben, der Aufnahmerahmen wird nach hinten geschoben,
auf den Aufnahmerahmen
vor den Aufnahmerahmen aus Stahlblech
3
die obere Umlenkung auf den unteren integrierten Guss-Aufl agerahmen aufl egen und nach hinten schieben, die Durchbrandöffnung ist vorne.

Einbau der elektronischen Heizhilfe

Siehe vorhergehenden Abschnitt „3.11 elektronische Heizhilfe (Zubehör)" ab Seite 21.

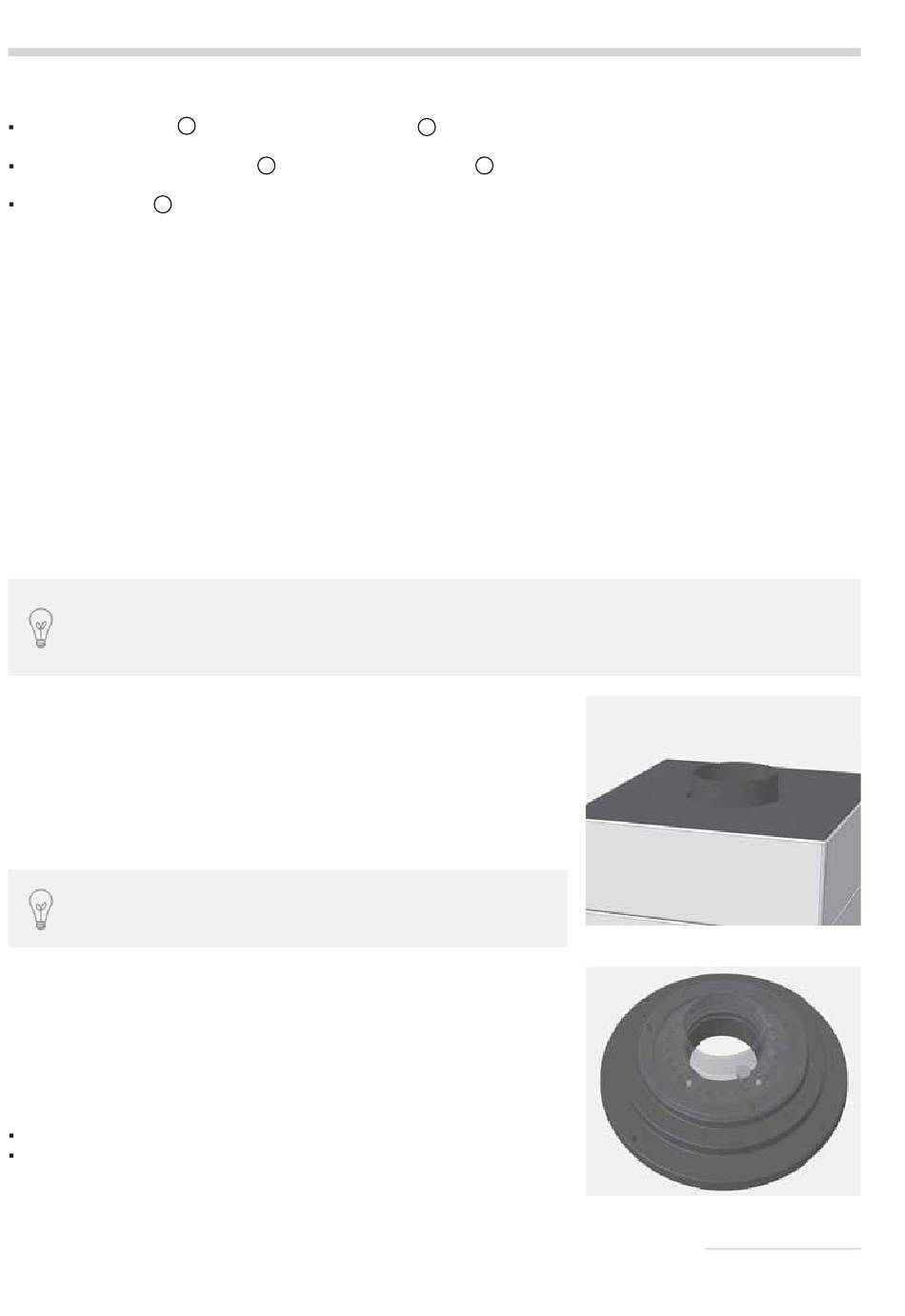

3.13 Drehkonsole und drehbarer Abgasstutzen (Zubehör)
Für den CORNA und den CORNA ES ist ein Drehkonsolen-Set als optionales Zubehör verfügbar, es besteht aus der eigentlichen Drehkonsole (Gerätesockel) und
dem drehbaren Abgasstutzen.
Die Drehkonsole kann nur bei den Gerätemodellen mit oberem Abgang montiert werden.
Die Aufstellfläche muss eben und gerade sein, die Drehkonsole lässt sich nicht ausrichten. Eine Verbrennungsluftleitung ist nur im Anschluss von unten
möglich.
Die Drehkonsole ist nicht für den CORNA PS geeignet.
Beide Bauteile werden vormontiert geliefert.
Drehbarer Abgasstutzen
Der drehbare Abgasstutzen wird anstelle des mit dem Gerät gelieferten festen Abgasstutzen montiert.
Die Drehkonsole ist mit einer leichten Bremsfunktion ausgestattet, die sicher verhindert, dass sich
der CORNA unabsichtlich verdreht. Ist die Drehkonsole noch nicht unter dem CORNA montiert,
lässt sie sich daher nur schwer drehen, dies ist keine Funktionsstörung, sondern beabsichtigte
Eigenschaft.
Drehkonsole
Die Drehkonsole besteht aus
Drehkonsole
Beipack:
— 2 Gewindestifte
— 2 U-Scheiben und Muttern M5 mm
Die Drehkonsole wird ansonsten vormontiert geliefert.
6
werden die beiden Katalysator-Elemente
6
wird der kleinere obere Umlenkstein
4
nebeneinander aufgelegt,
5
vorne eingelegt,
Abb. 3.25 Abgasstutzen oben ersetzen durch drehbaren
Abb. 3.26 Drehkonsole
Aufbau und Montage
Abgasstutzen
