Elektrischer Anschluss
46

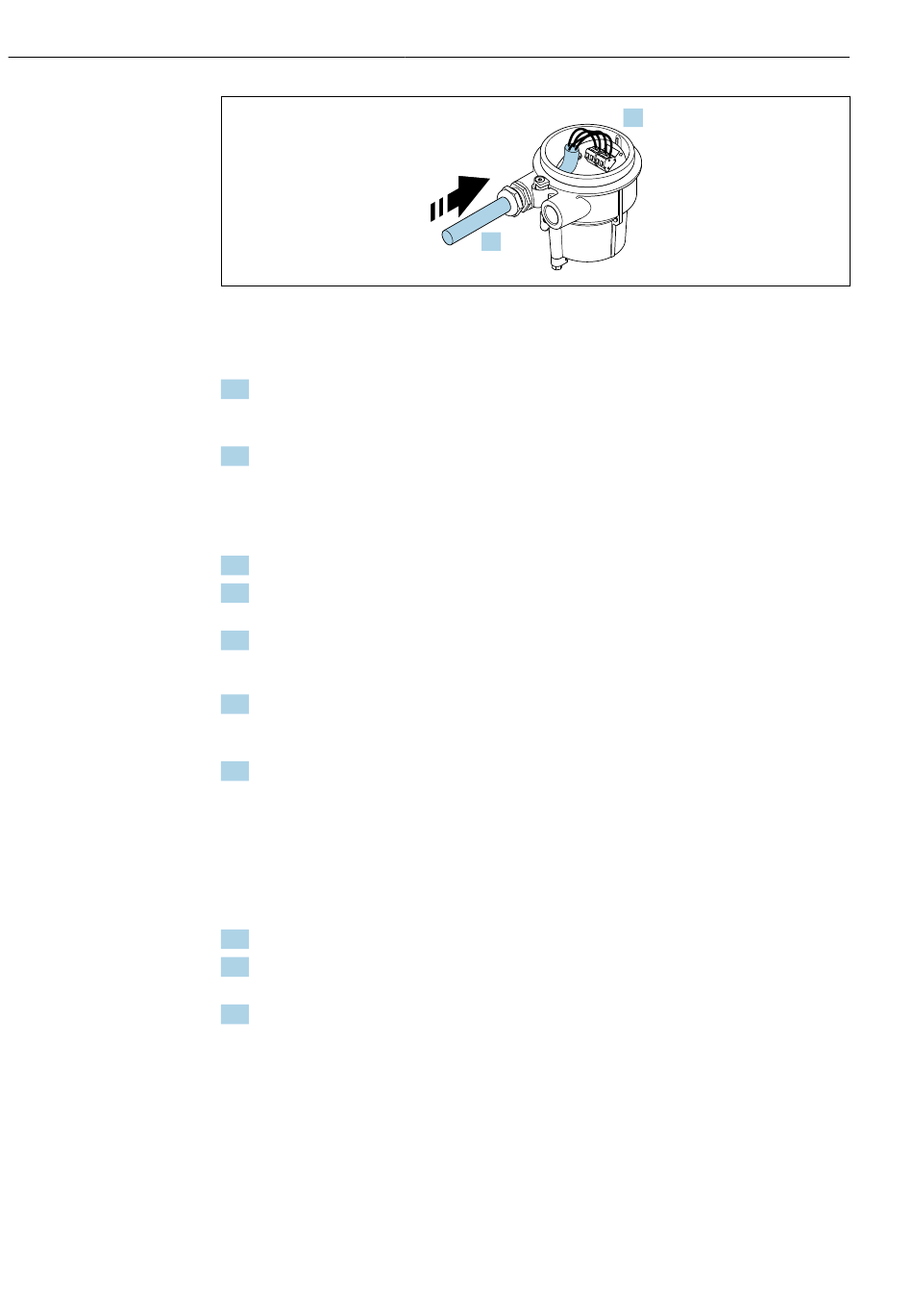

 15 Beispielgrafik
Verbindungskabel (Standard, verstärkt)
3. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei
Verbindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbin-
dungskabels verwenden).
4. Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = gelbes Kabel
Klemme 4 = grünes Kabel
5. Kabelschirm über Kabelzugentlastung anschließen.
6. Die Schrauben der Kabelzugentlastung mit einem Anziehdrehmoment in einem
Bereich von 1,2 ... 1,7 Nm anziehen.
7. Anschlussgehäuse in umgekehrter Reihenfolge wieder zusammenbauen.
Verbindungskabel (Option Masse Druck-/Temperaturkompensiert)
3. Verbindungskabel durch Kabeleinführung in das Anschlussgehäuse einführen (bei
Verbindungskabel ohne M12-Gerätestecker: Das kürzer abisolierte Ende des Verbin-
dungskabels verwenden).
4. Verbindungskabel verdrahten:
 Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = grünes Kabel
Klemme 4 = rotes Kabel
Klemme 5 = schwarzes Kabel
Klemme 6 = gelbes Kabel
Klemme 7 = blaues Kabel
5. Kabelschirm über Kabelzugentlastung anschließen.
6. Die Schrauben der Kabelzugentlastung mit einem Anziehdrehmoment in einem
Bereich von 1,2 ... 1,7 Nm anziehen.
7. Anschlussgehäuse in umgekehrter Reihenfolge wieder zusammenbauen.
Proline Prowirl R 200 HART
4.
3.
A0034171
