Elektrischer Anschluss
40
3. HINWEIS
Die Anschlussplatine des Wandgehäuses ist mit der Elektronikplatine des Mess-
umformers über ein Signalkabel verbunden!
‣
Bei Anheben des Messumformergehäuses auf das Signalkabel achten.
Messumformergehäuse anheben, Signalkabel von der Anschlussplatine des Wand-
halters ausstecken und Messumformergehäuse entfernen.
4. Kabelverschraubung lösen und Verbindungskabel einführen (das kürzer abisolierte
Ende des Verbindungskabels verwenden).
5. Verbindungskabel verdrahten →  12,  40→  13,  41.
6. Messumformergehäuse in umgekehrter Reihenfolge wieder zusammenbauen.
7. Kabelverschraubung fest anziehen.

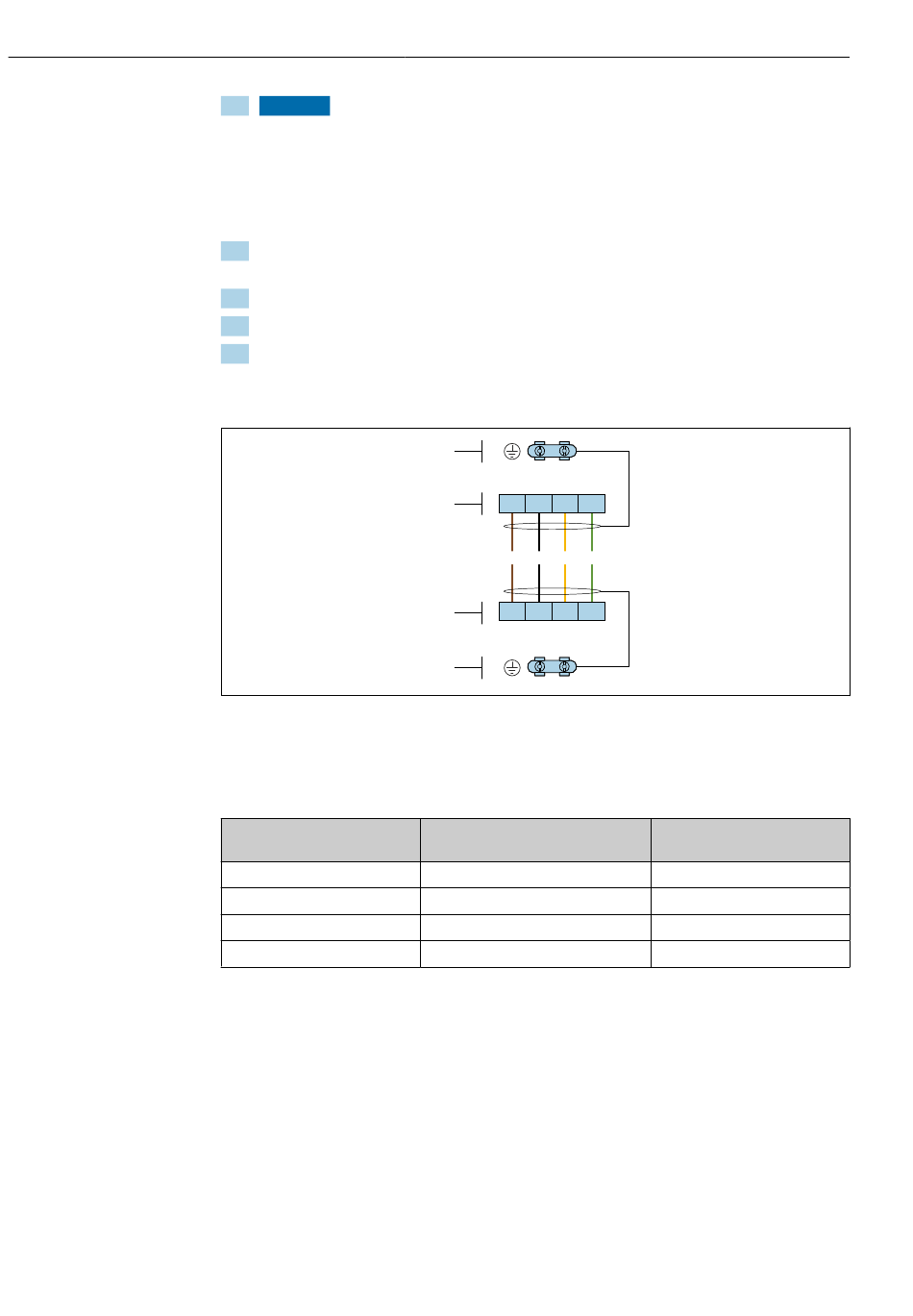

Verbindungskabel (Standard, verstärkt)
 12 Anschlussklemmen für Anschlussraum im Wandhalter des Messumformers und dem Anschlussgehäuse
des Messaufnehmers
1 Anschlussklemmen für Verbindungskabel
2 Erdung erfolgt über Kabelzugentlastung
Klemmennummer
1
2
3
4
Verbindungskabel (Option Masse Druck-/Temperaturkompensiert)
Bestellmerkmal "Sensorausführung; DSC-Sensor; Messrohr", Option DA, DB
2
+ –
1 1 2 3 4
BN WH YE GN
1 2 3 4
1
+ –
2
Belegung
Versorgungsspannung
Erdung
RS485 (+)
RS485 (-)
Proline Prowirl R 200 HART
A0033476
Kabelfarbe
Verbindungskabel
braun
weiß
gelb
grün
