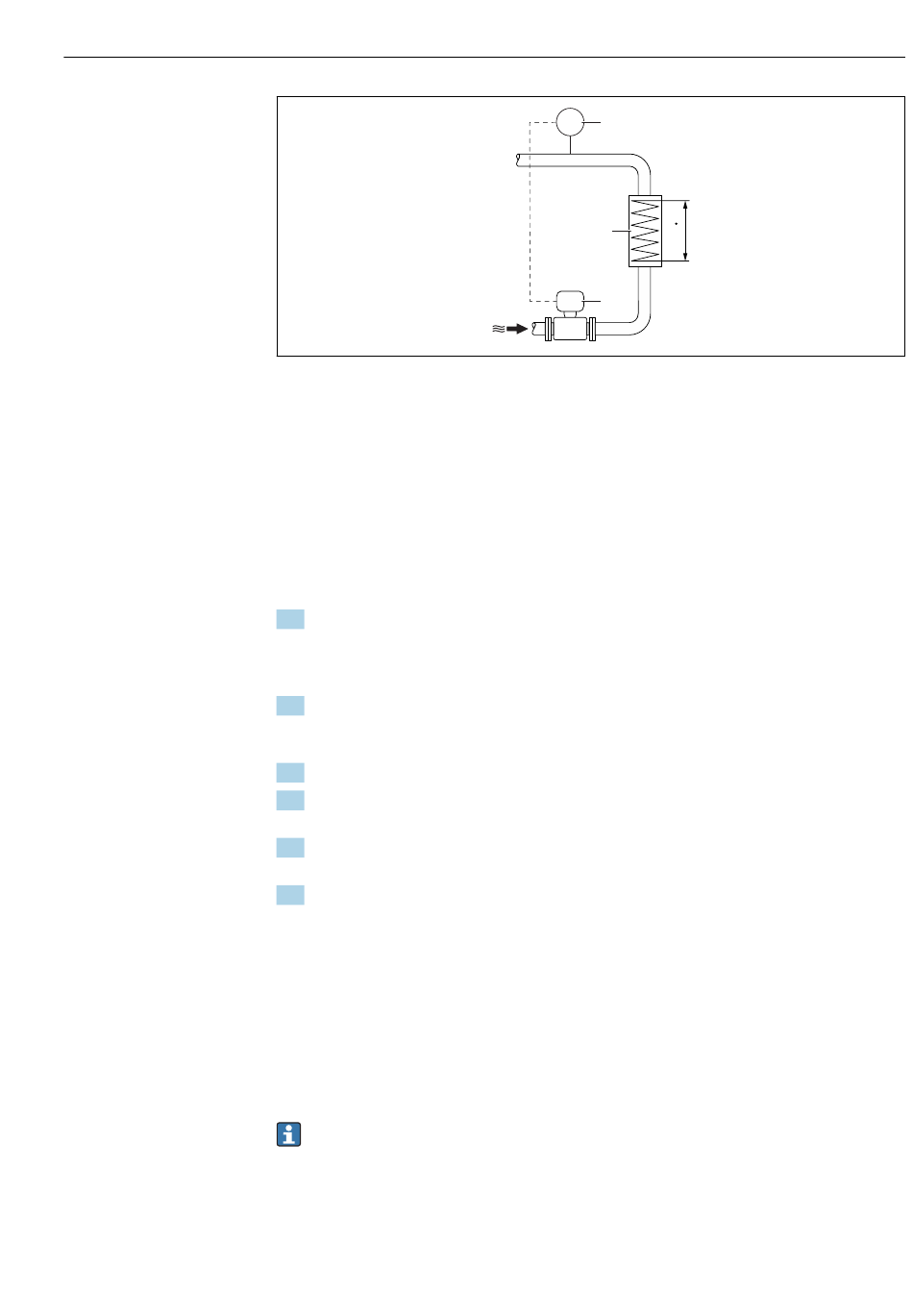

 9 Aufbau zur Wärmedifferenzmessung von Sattdampf und Wasser
1 Messgerät
2 Temperatursensor
3 Wärmetauscher
Q Wärmestrom
Installation in Dampfsystemen
Das Gerät wurde auf dynamische Druckstösse von bis zu 300 bar (4 350 psi) durch kon-
densationsbedingte Wasserschläge (CIWH) getestet. Trotz der robusten und verstärkten
Konstruktion gelten die folgenden Best-Practice-Empfehlungen für Dampfanwendungen,
um Schäden durch kondensationsbedingte Wasserschläge zu vermeiden.
1. Sicherstellung eines ausreichenden und konstanten Kondensatabflusses aus den
Rohren durch Verwendung von richtig dimensionierten und gut gewarteten Konden-
satableitern. Diese werden in der Regel alle 30 ... 50 m (100 ... 165 in) in horizonta-
len Rohren oder an Tiefpunkten installiert.
2. Die Dampfleitungen müssen ein ausreichendes Gefälle von mindestens 1 % in Rich-
tung des Dampfstroms aufweisen, damit das Kondensat zu den Kondensatableitern
an den Ablasspunkten geleitet wird
3. Bei Stillstand der Anlage diese vollständig entleeren.
4. Rohrkonfigurationen vermeiden, die Ansammlungen von stehendem Wasser för-
dern.
5. Beim Anfahren der Anlage den Leitungsdruck und den Dampfdurchsatz langsam
erhöhen.
6. Kontakt von Dampf mit deutlich kühlerem Kondensat vermeiden.
Wetterschutzhaube
Für das Gerät ist eine Wetterschutzhaube als Zubehör erhältlich. Sie dient zum Schutz vor
direkter Sonneneinstrahlung, Niederschlag und Eis.
Bei Montage der Wetterschutzhaube ist ein Mindestabstand nach oben einzuhalten:
222 mm (8,74 in)
Die Wetterschutzhaube kann zusammen mit dem Gerät über die Produktstruktur bestellt
werden:
Bestellmerkmal "Zubehör beigelegt", Option PB "Wetterschutzhaube"
Separate Bestellung als Zubehör →  168
TT 2
3 Q
1
Montage
A0019209
