ELEKTRISCHE ANLAGE

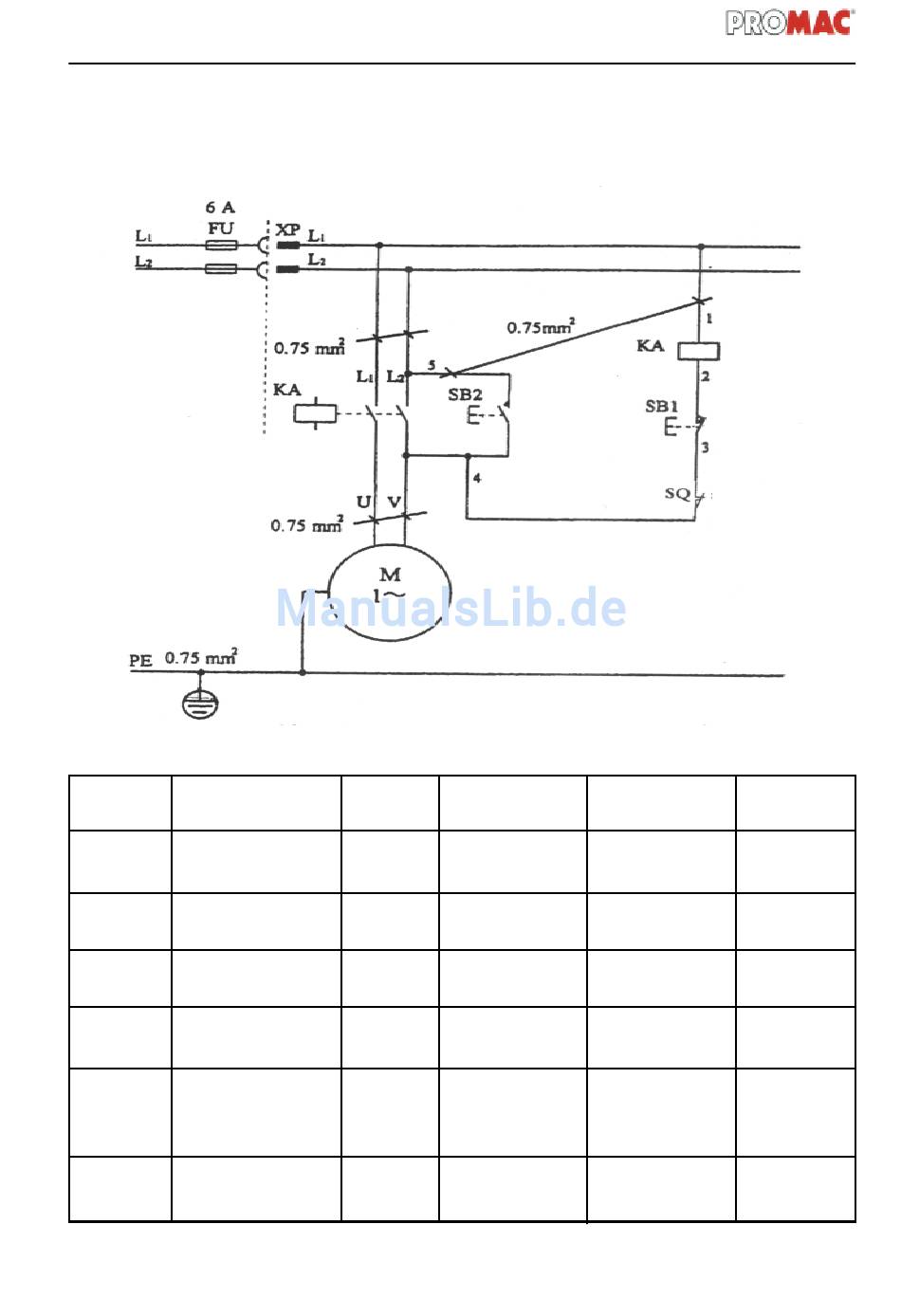

Das Elektroschema, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans
Netz. Kontrollieren Sie, dass der Motor in die richtige Richtung läuft (im Gegenuhrzeigersinn, wenn die
Antriebswelle betrachtet wird). Ist dies nicht der Fall, muss die Maschine abgestellt und die PROMAC-
Servicestelle kontaktiert werden. Die Maschine wird mit einem 230 Volt Netzstecker geliefert. Änderungen
des Anschlusses muss von einem Fachmann erstellt werden.
Elektrische Teile
Zeichen
Beschreibung
Netzstecker
Netzkabel
SB1
Stopschalter
SB2
Startschalter
KA
Netzrelais
M
Motor
PE
Erdung
Modell
Tech. Daten
LT-322
250VAC
5-10A
N/10250
1.00mm 3G
TA16R
HO5W-F
220-240V
10A
200-240V
10A
220V
230V, 50Hz
500V
346C
Normen
Divers
IEC 309-1
SEV
IEC 309-2
IEC 53
SEV
Code 227
EN 60947-1
CE
EN 60947-4-1
CE
CE
5
