Effekta 12 V Handbuch Seite 15

Wechselrichter WRS
Batterieklemmen:
Schutzleiter-
Verbinden Sie den Erdungsanschluss des Wechselrichters mit dem
anschluss:
Erdungspunkt des Einsatzortes mit einer isolierten Leitung mit
Mindestquerschnitt von 4mm
Serie WRS
An 12V / 24V / 48V Batterie oder andere 12V / 24V / 48V Energiequelle
anschließen.
+ ist positiv,- ist negativ. Bei Verpolung brennt die interne Sicherung durch
und kann den Wechselrichter dauerhaft beschädigt werden.
Vergleichen Sie immer, vor dem Anschluss, die angegebenen
Spannungen der Wechselrichter und der Batterie.
Diese Werte müssen unbedingt übereinstimmen.
Z.B. Schließen Sie das 12 V Modell nicht an eine 24 V Batterie an! Sonst wird
das Gerät sofort zerstört!
Betreiben sie den Wechselrichter nicht ohne Erdungsanschluss.
Sonst besteht die Gefahr eines Stromschlages.
An Fernbedienung (zusätzliches Zubehör) um den
RS-232C
Betriebsstatus abzufragen bzw. per Fernbedienung zu
steuern.
2
.

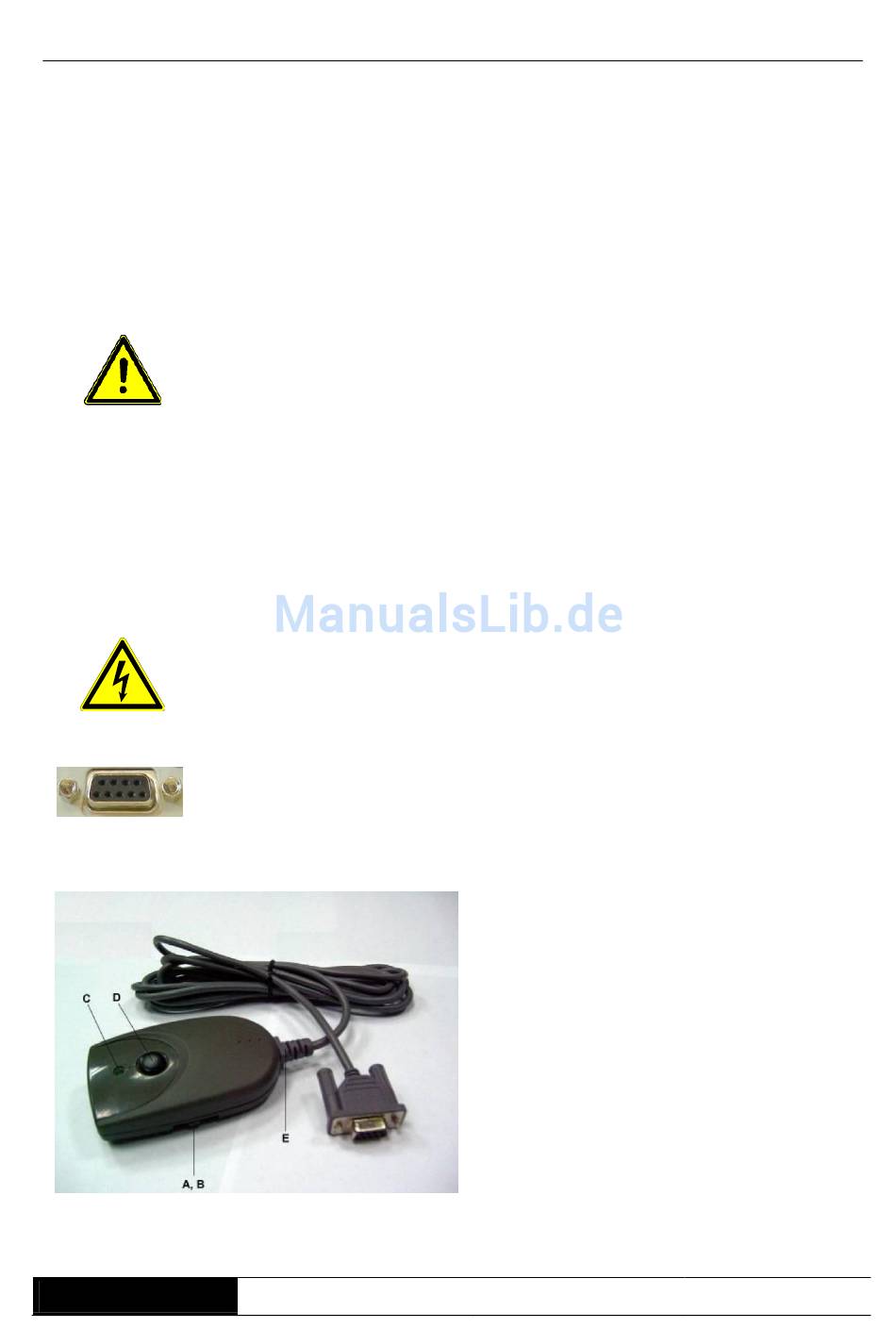

Verwendung der optionalen
Fernbedienung:
A: LOCK (Sperren)
B: UNLOCK (Entsperren)
C: POWER ON INDICATOR
(Betriebsanzeige)
D: ON/OFF BUTTON (An-/Ausschalter)
E: REMOTE OPERATION SOCKET
(Anschlußbuchse des Kabels)
