5.1.2 Anzeigeelemente des Wechselrichters

LED-Display:
Status - LED:
5.2 Geräteelemente an der Rückwand
a) WRS-0xx-1500/2000

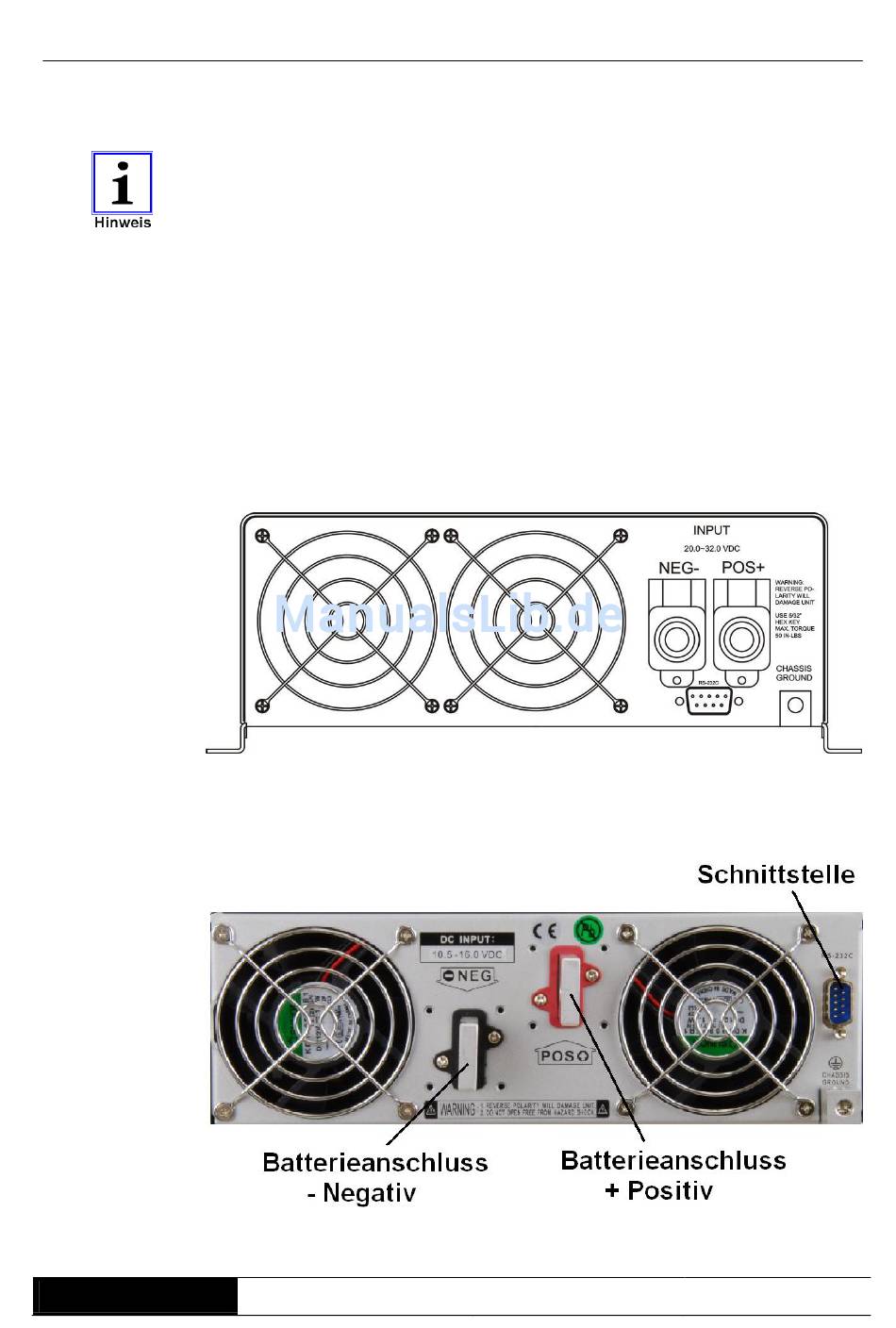

Abb. 2:
Rückwand-Ansicht
WRS 1500/2000
b) WRS-0xx-3000
Abb. 3:
Rückwand-Ansicht
WRS 3000
Serie WRS
Generell sind alle Anzeigeelemente erst dann aktiv, wenn der
Wechselrichter eingeschaltet (ON) ist.
Im eingeschaltetem Zustand werden die angewählten Statuswerte (die
Aktive LED kennzeichnet den dargestellten Wert) im Display angezeigt.
Mit Hilfe der Status – LED´s über dem Display kann der im Display
angezeigte Wert zugeordnet werden.
