Inhaltszusammenfassung für Flintec DAD 141.1

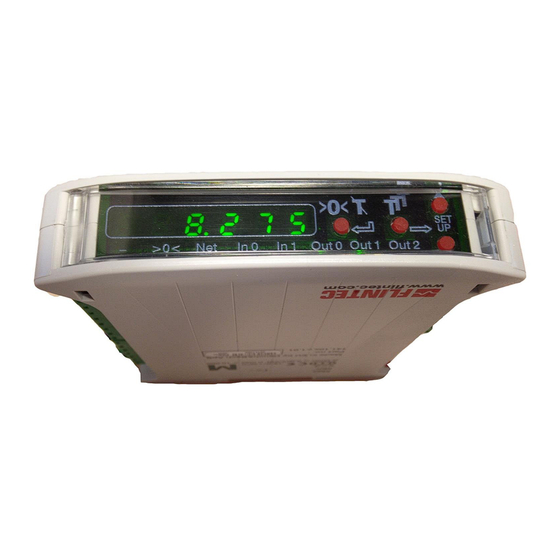

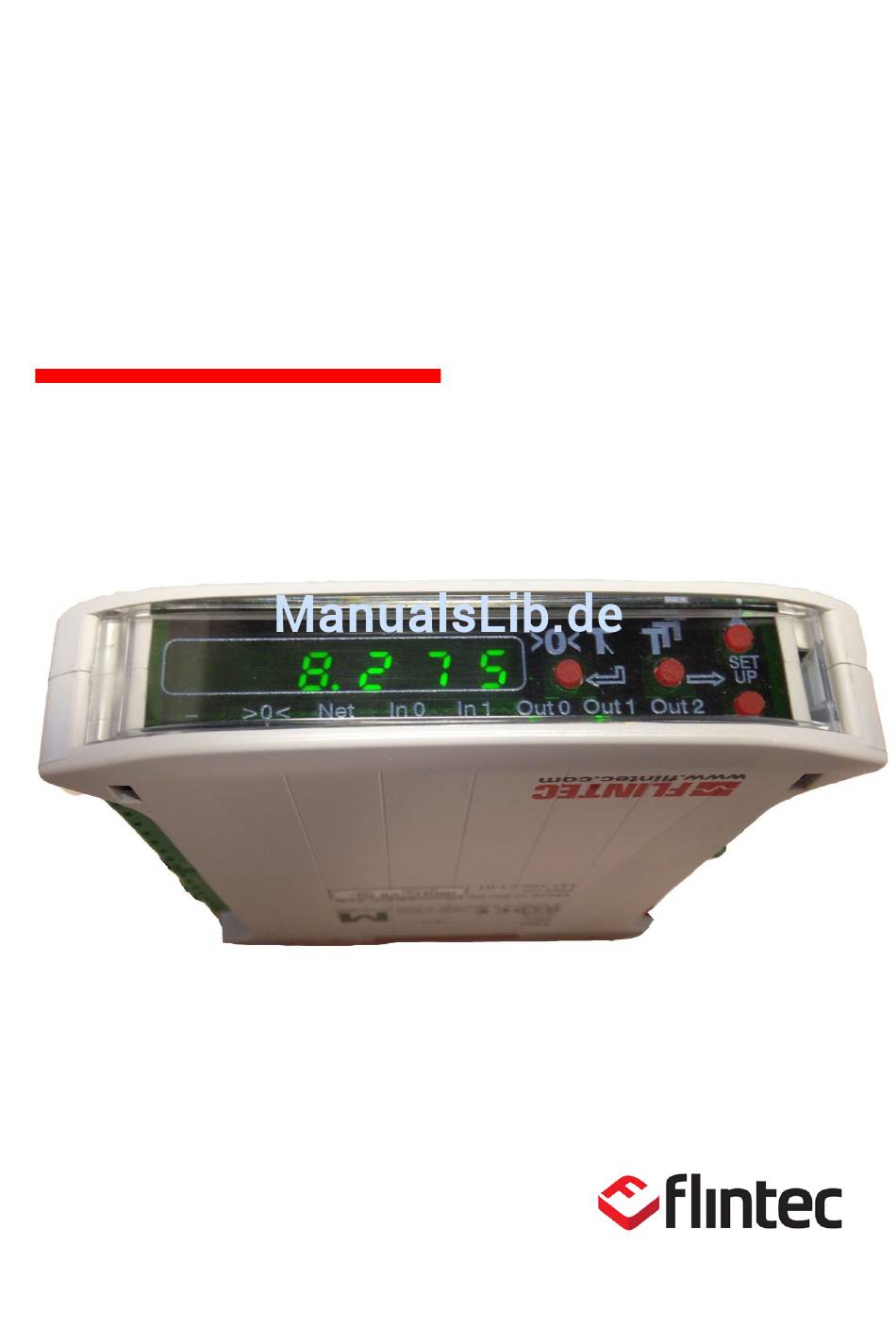

- Seite 1 DAD 141.1 Wägeindikator Technisches Handbuch Flintec GmbH Bemannsbruch 9 74909 Meckesheim GERMANY www.flintec.com...
-
Seite 2: Inhaltsverzeichnis
7.11. Werkseinstellung über die Tasten ......................22 7.12. Fehler-Code ............................23 Beispiele ..............................24 Beispiel 1 – Justage mit Gewichten ....................... 24 8.1. Beispiel 2 – Justage mit mV/V-Werten ....................26 8.2. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 2 von 56... - Seite 3 SR Software-Reset des DAD 141.1 ......................31 10.1.6. RS Seriennummer des DAD 141.1 [ Index 0x2034 ] ..................31 10.2. Justage-Befehle – CE, CM ’n’, CI, MR, DS, DP, CZ, CG, ZT, FD, ZR, ZI, AZ, AG, CS, SU, RU ..31 10.2.1.
- Seite 4 AS Parameter Analog-Ausgang sichern [ Index 0x2066 ] ................ 50 10.12.5. GI EEPROM-Image als Datei sichern ...................... 50 10.12.6. PI EEPROM-Image von Datei in DAD 141.1 laden .................. 50 10.13. Befehle für getriggerte Messungen – SD, MT, GA, TE, TR, TL, SA ............51 10.13.1. SD Startverzögerung Messung [ Index 0x211A oder 0x2412] ..............
-
Seite 5: Sicherheitshinweise
Der Inhalt dieses Handbuchs wird als richtig und zuverlässig betrachtet. Sollten jedoch Fehler jeglicher Art gefunden werden, dann ist die Flintec GmbH um jeden Hinweis dankbar. Flintec GmbH kann allerdings keinerlei Haftung für direkte oder indirekte Schäden übernehmen, die durch den Gebrauch dieses Handbuchs entstehen können. -
Seite 6: Eg-Konformitätserklärung
Metrologische Aspekte nichtselbsttätiger Waagen; Deutsche Fassung EN 45501:1992 DIN EN 45501 Anhang B.3: Funktionsprüfungen unter Störeinflüssen Anhang C: Verfahren für die Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 6 von 56... -
Seite 7: Einführung Und Spezifikationen
Das Gerät erlaubt Bus-Kommunikation und wird über einen einfachen ASCII-Befehlssatz programmiert. Theoretisch ist es möglich bis zu 256 Netzknoten im Bus zu betreiben; dazu muss der gleiche Typ RS485- Transceiver benutzt werden wie im DAD 141.1 eingebaut. Adressierbar sind 255 Geräte (Adressen 1 bis 255). DAD 141.1 - Technische Daten... -
Seite 8: Kommunikation Und Erste Schritte
Der Befehlsstruktur des DAD 141.1 basiert auf einem einfachen ASCII-Format (2 Buchstaben). Dies ermöglicht dem Benutzer einfache Programmierung des Indikators, Ergebnisse abzufragen oder Parameter zu prüfen. Beispiel: DAD 141.1 ist über die RS 485-Schnittstelle mit PC / SPS verbunden. Sie möchten Geräteidenti- fikation, Firmware-Version oder Nettogewicht abfragen. -
Seite 9: Erste Schritte Via Ethernet-Schnittstelle
Menü 8.6 (Kapitel 7.10) über Frontbedienung ändern oder mit dem Befehl NA (Netzwerk-Adresse). Wenn das/die DAD 141.1 in einem LAN (Local Area Network) angeschlossen sind, das zusätzlich einen Zugang per WLAN (wireless local area network) bietet, stellen wir Ihnen auf Anfrage gerne die Smartphone App "AnDOP"... -
Seite 10: Hardware Und Verdrahtung
Bei Einsatz von Wägezelle(n) / Waage mit 4-Leiter-Kabel müssen die Klemmen ‘1 mit 2‘ und ‘6 mit 7‘ gebrückt (kurzgeschlossen) werden. Anmerkung: Bitte 4-Leiter-Kabel einer Wägezelle nicht kürzen, da das Kabel Teil der Werkskalibrierung ist (Signal & Temperaturkompensation). DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 10 von 56... -
Seite 11: Anschluss Versorgungsspannung
Je nach Erdungskonzept der Anlage/Waage kann/muss Klemme 20 oder 21 mit Klemme 22 verbunden werden. Die Klemmen 4 (Schirm Wägezelle) und 22 (Masse Chassis) sind intern verbunden. Hinweis: Das Netzteil muss 200mA pro DAD 141.1 liefern können. 5.5. Anschluss serielle Schnittstelle RS 422/485 Der RS 422/485-Port kann zur Kommunikation mit PC oder SPS genutzt werden. -
Seite 12: Logische Ein- & Ausgänge
Einschalt-Null @ Versorgangsspannung ‘Ein’ 5.8. Logische Ein- & Ausgänge Das DAD 141.1 bietet 2 isolierte Logik-Eingänge und 3 isolierte Logik-Ausgänge. Den beiden Logik- Eingängen kann z.B. die Funktion ‘Nullsetzen’ oder ‘Tarieren’ zugeordnet werden, siehe Kapitel 10.8.1. Die 3 Ausgänge arbeiten als Grenzwert-Schalter mit Hysterese, Schaltverhalten usw. Als Bezugssignal können z.B. -
Seite 13: Menü-Struktur Des Tasten-Setup
Menü-Struktur des Tasten-Setups DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 13 von 56... -
Seite 14: Setup Über Panel-Tasten
Benutze TARA-Taste für die nächste Stelle Zurück mit NULL-Taste Springe zurück: 1x TARA-Taste zu X.1 Ebene 1 oder 2x TARA-Taste zu Menü X DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 14 von 56... -
Seite 15: Menü 1 - Nullpunkt
Max. Der Setup für eine Waage mit 3.000e ist z.B.: Max (CM) = 1 500 kg Ziffernschritt (SZ) = 0,5 kg Nullstell-Bereich (ZR) von ± 2% = ± 30 kg, also ± 60d DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 15 von 56... -
Seite 16: Menü 2 - Verstärkung
Dezimalpunkt-Position in der Anzeige (Befehl: DP) Wähle Position aus: 0, 0.0, 0.00, 0.000, 0.0000, 0.00000 Setup für Mehrteilung- oder Mehrbereich-Waage (Befehl MR) Wähle 0 für Mehrteilung- bzw. 1 für Mehrbereich-Waage. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 16 von 56... -
Seite 17: Menü 4 - Filter- & Stillstand-Setup
Gewicht-Änderungen im eingestellten Bereich werden als "stabil" angesehen. 4.4.2 Stillstand-Zeit (Werte von 1 bis 65 535 ms) (Befehl: NT) Zeitspanne für die Stillstand-Detektion, innerhalb der Gewichtsänderungen als “stabil” gelten. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 17 von 56... -
Seite 18: Menü 5 - Analog-Ausgang
5.4 gewählten Modus. Die Einstellung erfolgt 6-stellig, z.B. 004.000 für 4mA. Erlaubt ist der jeweilige Bereich -/+ 0,1 ! Negative Werte werden über die linke Ziffer/”-“-Zeichen (linke Status-LED) eingestellt. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 18 von 56... -
Seite 19: Menü 6 - Logische Eingänge
13 - Eingang "1" speichert den momentanen Gewichtswert (Hold) 14 - Eingang "1" tariert die Anzeige und löscht alle anderen Werte 15 - Eingang "1" schaltet die Anzeige aus DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 19 von 56... -
Seite 20: Menü 7 - Logik-Ausgänge
Hold Time (Haltezeit) für alle Logik-Ausgänge 0, 1 und 2 (Befehle: HT) Der Wertebereich ist von 0 bis 65 535 ms Das Messsignal muss den Grenzwert dauerhaft für die eingestellte Haltezeit überschreiten, damit ein Schaltvorgang stattfindet. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 20 von 56... -
Seite 21: Menü 8 - Daten-Schnittstellen
115200 Baud Auswahl RS 422 oder RS 485 (mit UP/DOWN-Tasten) 422 = RS 422 Interface für einzelnes DAD 141.1 485 = RS 485 Interface für mehrere DAD 141.1 in einem Bus Setup Geräte-Adresse des COM-Port (RS 422/485) (Befehl: AD) - Geräteadresse für Busbetrieb wählbar: 001 … 255 - Geräteadresse für eine Point to Point Applikation: 000... -
Seite 22: Parity Check Für Modbus Rtu (Per Up-/Down- Tasten)
7.11. Werkseinstellung über die Tasten Beide Tasten UP & DOWN gedrückt halten und das Gerät einschalten. Nach 2-3 Sekunden kehrt das Gerät zur Werkseinstellungen zurück. Achtung: Alle Einstellungen gehen verloren! DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 22 von 56... -
Seite 23: Fehler-Code
Display underload – siehe Menü 3.1U NULL oder TARA nicht während Waagenstillstand ausgeführt - ist nicht zulässig. Setup Waagen-Stillstand überprüfen und ggf. korrigieren – Kapitel 7.6 / Menü 4.4. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 23 von 56... -
Seite 24: Beispiele
750kg auf. Die Anzeige zeigt das aktuelle Messsignal in mV/V, z.B. 0.9087. Drücken Sie jetzt die NULL-Taste für den Anzeigewert 750,0kg. Die gravimetrische Justage ist damit beendet. Verlassen Sie diesen Menüpunkt mit der NULL-Taste. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 24 von 56... - Seite 25 Die Unterschreitung wurde auf -200.0 eingestellt, wobei bei Gewichtswerten von <-200.0kg alle unteren LED-Segmente der 6-stelligen Anzeige leuchten. Drücken Sie nun die TARA-Taste zwei- oder drei-mal, und das DAD 141.1 ist zurück im Wägebetrieb. Die Justage ist durchgeführt und alle Einstellungen sind gespeichert.
-
Seite 26: Beispiel 2 - Justage Mit Mv/V-Werten
Verlassen Sie diesen Menüpunkt mit der NULL-Taste. Für eine mV/V-Einstellung konform zum Beispiel mit 1500kg Wägebereich müssen wir nur 01.0062 eingeben – das sind 50% des mV/V-Wertes @ 3000kg. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 26 von 56... - Seite 27 Die Unterschreitung wurde auf -200.0 eingestellt, wobei bei Gewichtswerten von <-200.0kg alle unteren LED-Segmente der 6-stelligen Anzeige leuchten. Drücken Sie nun die TARA-Taste zwei- oder drei-mal, und das DAD 141.1 ist zurück im Wägebetrieb. Die Justage ist durchgeführt und alle Einstellungen sind gespeichert.
-
Seite 28: Befehlssatz - Übersicht
0 oder 1 Justage: Wahl zwischen Mehrteilung (0) oder Mehrbereich (1) Triggerfunktion: Messzeit für die Mittelwertbildung 0...3000 ms z.B. 192.168.0.100 Netzwerk-Adresse <aaa.bbb.ccc.ddd> 0...65535 d Stillstandsbereich 0...65535 ms Stillstandszeit DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 28 von 56... - Seite 29 Justage: Nullpunkt-Nachführung Ausschalten (0), 0…255 d Einschalten (1 … 255) Neue Befehle: Speichern / Laden Benutzter Einstellungen Keiner Anwender-Setup incl. Justage im EEPROM speichern Keiner Anwender-Setup aus EEPROM laden DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 29 von 56...
-
Seite 30: Protokoll-Beschreibung Befehle
Index dargestellt ist existiert dieser Befehl nicht in der Modbus-Kommunikation. 10.1. Befehle zur System-Diagnose – ID, IH, IV, IS, SR, RS Mit diesen Befehlen können von einem DAD 141.1 der Typ, Firmware-Version oder Geräte-Status abgefragt werden. Die Befehlseingabe erfolgt ohne Parameter. -
Seite 31: Sr Software-Reset Des Dad 141.1
Slave (DAD 141.1) antwortet SR Dieser Befehl führt einen “Warmstart” durch; er hat prinzipiell die gleiche Wirkung wie das Aus-/ Einschalten der Versorgungsspannung. Das DAD 141.1 ist nach ca. 15 sec wieder im Messmodus. 10.1.6. RS Seriennummer des DAD 141.1 Index 0x2034 Abfrage der Seriennummer des angeschlossenen Gerätes;... -
Seite 32: Ci Minimum Anzeigewert
Werkseinstellung: ca. 0 mV/V Eingangssignal. Master (PC / SPS) sendet Slave (DAD 141.1) antwortet Bedeutung CE E+00017 (Beispiel) Abfrage: aktueller TAC-Zählerstand ist 17 CE 17 Justage freigeschaltet CZ Nullpunkt übernommen DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 32 von 56... -
Seite 33: Cg Justage Verstärkung [ Index 0X2206 ]
Reset auf Werkseinstellungen Index 0x2066 Mit diesem Befehl werden alle Geräteeinstellung des DAD 141.1 wieder auf die Werkseinstellungen zurück- gesetzt. Die Werkseinstellungen werden ins EEPROM geschrieben und der TAC-Zähler um +1 erhöht. Achtung: Alle Einstellungen und die Justage werden bei Ausführung von FD mit den Werkseinstellungen überschrieben! Der Anwender-Setup –... -
Seite 34: Zi Einschalt-Nullstellen An / Aus [ Index 0X221E ]
Master (PC / SPS) sendet Slave (DAD 141.1) antwortet Bedeutung CE E+00017 (example) Abfrage: aktueller TAC-Zählerstand ist 17 CE 17 Setup im EEPROM freigeschaltet SU Anwender-Setup im EEPROM gespeichert DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 34 von 56... -
Seite 35: Ru Anwender-Setup Aus Eeprom Laden
“Justage Verstärkung” (CG) “Nullsetzen” (SZ) und “Tarieren” (ST). Sofern das Messsignal nicht “stabil” ist antwortet das DAD 141.1 mit “ERR“ (Error = Fehler). Abhilfe kann hier ggf. eine Veränderung der Einstellungen von NR, NT sowie der Filtereinstellungen schaffen. 10.3.1. NR Stillstand-Bereich Index 0x2112 Mit diesem Befehl wird der Stillstand-Bereich definiert;... -
Seite 36: Digitale Filter - Fm, Fl, Ur
3dB Grenzfrequenz Ausgaberate * auf 0,1% @300Hz (Hz) (Messwerte/s) (ms) (dB) Kein FIlter- 1923 3847 0.25 * Ausgaberate = 600/2 Messwerte/s ** Antialiasing Filter 17 Hz @ 60dB/dec DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 36 von 56... -
Seite 37: Ur Mittelwertbildung & Ausgaberate [ Index 0X2120 ]
>10 ** Antialiasing Filter 17 Hz @ 60dB/dec Achtung: Bei FIR-Filterung ist die Ausgaberate abhängig vom eingestellten Filter FL; sie wird automatisch vom DAD 141.1 angepasst (siehe vorstehende Tabelle Spalte “Ausgaberate”). 10.4.3. UR Mittelwertbildung & Ausgaberate Index 0x2120 In Abhängigkeit von Filtermodus und Filtergrenzfrequenz wird ein Mittelwert für die Messdatenanzeige/- ausgabe gebildet. -
Seite 38: Tarieren Und Nullstellen - Sz, Rz, Zn, St, Rt, Tn, Rw, Ti
Tarierung ausgeführt / Netto-Wägung Wird der Befehl vom DAD 141.1 mit OK quittiert ist das Status-Bit “Tarierung aktiv” (Abfrage IS) gesetzt (“1”). Falls das “Waage in Ruhe”-Bit nicht gesetzt ist, führt das DAD 141.1 den Befehl nicht aus und antwortet mit ERR (Fehler). -
Seite 39: Rt Tarierung Deaktivieren
Slave (DAD 141.1) antwortet Bedeutung RT Tarieren deaktiviert / Brutto-Wägung Das DAD 141.1 antwortet mit dem Befehl RT entweder mit OK oder ERR. Wurde OK quittiert, ist das Status-Bit (Abfrage IS) zurückgesetzt “0”. 10.5.6. TN Tara-Wert speichern Index 0x2224 Dieser Befehl speichert den aktuellen Tarawert des DAD 141.1 beim Ausschalten im EEPROM. -
Seite 40: Befehle Datenausgabe - Gg, Gn, On, Gt, Gs, Gw, Ga, Gh, Gm, Rm, Go, Gv
Netto-Wert: 1.000 d 10.6.3. ON Netto-Messwert von Gerät ’n’ abfragen Dieser Befehl dient zum schnellen Zugriff auf den Netto-Werte von DAD 141.1 Nr. ‘n’ in einem RS 485- Netzwerk, ohne irgendwelche weiteren Befehle wie Öffnen (OP) oder Schließen (CL) zu verwenden. -
Seite 41: Ga Mittelwert Abfragen
Index 0x2088 oder 0x208A Der Befehl GV fragt den Minimum-Wert während einer Messung ab. Master (PC / SPS) sendet Slave (DAD 141.1) antwortet Bedeutung GV V+000.100 Minimum-Wert: 100 d DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 41 von 56... -
Seite 42: Automatische Ausgabe - Sg, Sn, Sw, Sa, Sh, Sm, So, Sv
Mit den folgenden Befehlen wird z.B. der Brutto- oder Nettowert etc. kontinuierlich ausgegeben. Die Daten- ausgabe wird erst mit einem neuen vom DAD 141.1 akzeptierten Befehl gestoppt. Die automatische Ausgabe- rate ist u.a. von der eingestellten Baudrate abhängig; so lassen sich ca. 1000 Werte pro Sekunde bei 115200 Baud übertragen. -
Seite 43: Logik-Eingang Funktionen & Status - Ai'n', In
Die Status-Antwort erfolgt in Form eines 4-Digit-Code; es bedeuten 0 = ‘falsch’ und 1 = ‘wahr’ (Eingänge sind aktiv ‘high’). Das LSB (least significant bit) korrespondiert mit Eingang 0. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 43 von 56... -
Seite 44: Logik-Ausgang 'N' - Io, Om, S'n', H'n', P'n', A'n', Ht
10.9. Logik-Ausgang ‘n’ - IO, OM, S’n’, H’n’, P’n’, A’n’, HT Das DAD 141.1 besitzt serienmässig 3 unabhängige digitale Logik-Ausgänge. Die Einstellungen der Grenzwerte (S’n‘) wird im Verlaufe dieses Kapitels beschrieben. PC / SPS können den Status der Ein- und Ausgänge abgefragen. Die Logikeingänge erlauben damit eine Status-Überwachung anderer Geräte bzw. -
Seite 45: Index 0X2068 ]
Die gewünschte Schaltlogik wird mittels des numerischen Hysterese-Wertes und der Polarität (Kapitel 10.9.6) eingestellt. Der Ausgang ‘n’ kann als “Schließer” oder “Öffner” arbeiten. Beispiele für das Schaltverhalten eines Grenzwertes 2.000 kg: Polarität = 0 [Aus/OFF] Polarität = 1 [Ein/ON] DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 45 von 56... -
Seite 46: P'n' Polarität Der Schaltlogik [ Index 0X2070 ]
HT 200 Setup: HT = 200 ms Hinweis: Alle Änderungen / Einstellungen im Kapitel 10.9 werden mit dem Befehl SS im EEPROM dauerhaft gespeichert, siehe Kapitel 10.12.2. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 46 von 56... -
Seite 47: Befehle Schnittstellen-Kommunikation - Ad, Na, Br, Dx, Op, Cl, Td
10.10.2. NA Netzwerk-Adresse TCP/IP Index 0x300C Mit dem Befehl NA wird die Adresse vom Ethernet-Port des DAD 141.1 abgefragt oder eingestellt. Zur Änderung muss die Adresse gemäß nachstehender Tabelle eingegeben werden. Master (PC / SPS) sendet Slave (DAD 141.1) antwortet Bedeutung NA... -
Seite 48: Td Verzögerungszeit Datenübertragung
TD Verzögerungszeit Datenübertragung In einigen Halb-Duplex-Anwendungen, speziell mit SPS, kann eine kleine Verzögerungszeit für die sehr schnellen Antworten des DAD 141.1 erforderlich sein. Es sind Werte von 0 bis 255 ms eingestellbar. Master (PC / SPS) sendet Slave (DAD 141.1) antwortet Bedeutung Abfrage: 0 d –... -
Seite 49: Am Modus Analog-Ausgang Strom/Spannung [ Index 0X2128 ]
Setup: Spannungsausgang 0 to +10V Folgende Auswahl des Analog-Ausganges ist möglich: 4 to 20mA 0 to 20mA 0 to +5V 0 to +10V -5 to +5V -10V to +10V DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 49 von 56... -
Seite 50: Justage- Und Einstellwerte Speichern - Cs, Wp, Ss, As, Gi, Pi
10.12.5. GI EEPROM-Image als Datei sichern Mit diesem Befehl wird eine Kopie des EEPROM-Inhalts aus dem DAD 141.1 als Image-Datei gesichert. Diese Image-Datei ist im Hexadezimal-Format (Intel) und enthält alle Einstellungen außer den Justagedaten. Die gesicherte Image-Datei kann in ein typgleiches DAD 141.1 mit identischer Firmware und identischem Firmware-Revisionsstand geladen werden. -
Seite 51: Befehle Für Getriggerte Messungen - Sd, Mt, Ga, Te, Tr, Tl, Sa
Mit diesem Befehl wird ein Messzyklus gestartet. Dieser Befehl arbeitet vergleichbar wie ein Hardware- Startsignal über Digitaleingang 0 oder 1. Master (PC / SPS) sendet Slave (DAD 141.1) antwortet Bedeutung TR Software-Trigger ausgelöst DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 51 von 56... -
Seite 52: Tl Triggerschwelle
SA Automatisches Senden Mittelwert Master (PC / SPS) sendet Slave (DAD 141.1) antwortet Bedeutung SA Auto-Transmit: Mittelwert Dieser Befehl liefert laufend den letzten Mittelwert, siehe auch Kapitel 10.7.4. DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 52 von 56... -
Seite 53: Einsatz In Eichfähigen Anwendungen
Einsatz in eichfähigen Anwendungen Der Wäge-Indikator DAD 141.1 besitzt eine Bauartzulassungen für die Eichklasse III mit 10000 Teilen gemäß OIML R76 für NSW (Nicht-Selbsttätige Waagen) – DK 0199-R76-422. Das Mindestmesssignal pro Eichwert beträgt 0,25µV. Das DAD 141.1 erfüllt weiterhin die metrologischen Daten/Eigenschaften für den Einsatz in Selbsttätigen Waagen (SWE, SWA, SWT);... -
Seite 54: Justage Und Justage-Sequenz
Justage und Justage-Sequenz Die Justage des DAD 141.1 ist nur möglich, wenn vor jedem Befehl der Befehl ‘CE 17’ (Beispiel – 17 = aktueller TAC-Wert) ausgeführt wurde (siehe Kapitel 9.2). • Justage-Sequenz öffnen – Antwort ist der aktuelle TAC-Zählerstand Befehl CE: •... -
Seite 55: Updates - Firmware Download
Der Download wird mit Hilfe der Software “ DAD141_Programmer 1.6” (oder höher) und dem Firmware-File durchgeführt. Firmware-Update für DAD 141.1: Zunächst müssen alle benötigten Files (DAD141_Programmer 1.6, Firmware) in einem Verzeichnis gespeichert sein. Die Firmware für das DAD 141.1 liegt z.B. in einem File mit dem Namen DAD141.181.v.x.yy.hbf vor. • DAD 141.1 einschalten •... - Seite 56 Bemannsbruch 9 D-74909 Meckesheim Deutschland / Germany e-mail: germany@flintec.com http:// www.flintec.com DAD 141.1 Technisches Handbuch, Rev. 2.5 – Juli 2017 Seite 56 von 56...
