HELIX NEXT V TWO Bedienungsanleitung Seite 5

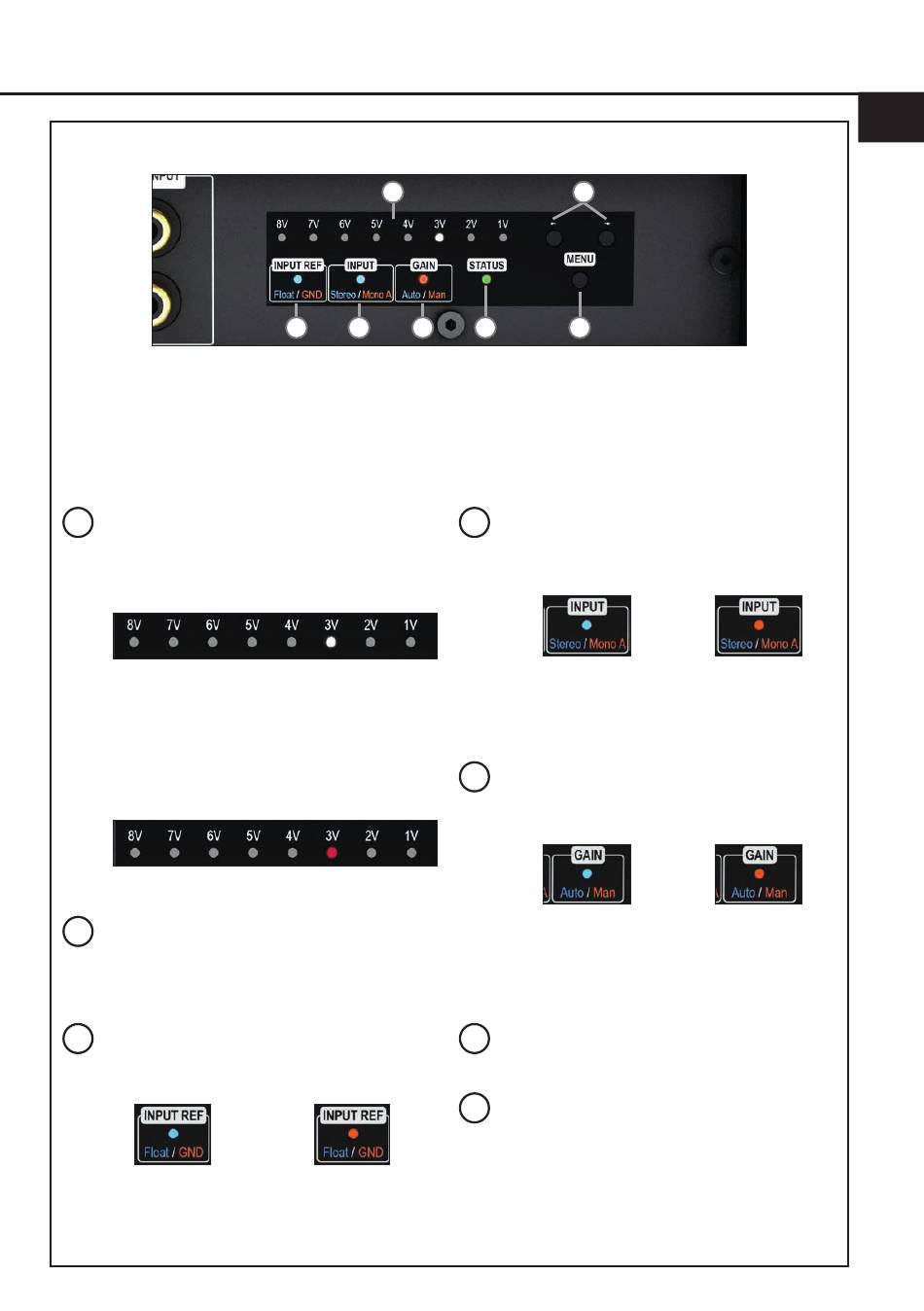

Abb. 1: Amplifier Control Panel (ACP)
Allgemeines zur Funktionsweise:
Ein Druck auf die „Menü"-Taste aktiviert das Amplifier Control Panel, weitere Tastendrücke schalten
zwischen den Funktionen. Erfolgt 30 Sekunden lang keine Eingabe, wird die aktuelle Einstellung ge-
speichert und das Menü verlassen. Das Control Panel wechselt anschließend in den Standby-Modus
(Status-LED aktiv, Gain-Anzeige abgedimmt).
Gain- & Clipping-Anzeige
a
Die LED-Anzeige zeigt den aktuellen Gain-
Wert (im nachfolgenden Bild: 3 Volt) und
dient als Orientierung bei der Einstellung.
Leuchten zwei LEDs gleichzeitig ist ein
Zwischenwert eingestellt, bspw. 3 V und 4 V
entsprechen einem Wert von 3,5 V.
Leuchten eine oder zwei LEDs rot ist der
Signaleingang übersteuert und das Gain
sollte reduziert werden.
Weitere Informationen auf Seite 7, Punkt 7.
Pfeiltasten
b
Die Pfeiltasten dienen zum Umschalten
zwischen den
ausgewählten Funktion.
Masseanbindung LED (Input Ref)
c
Diese LED zeigt die gewählte Einstellung
der Masseanbindung der Signalmasse an.
Blau:
Potenzialfreie
Masse
Mehr Informationen: Seite 9, Punkt 9
a
c d e
Eigenschaften der
Orange:
Bordnetzmasse
b
g
f
Eingangsmodus LED (Input)
d
Die LED zeigt den aktuell eingestellten
Eingangsmodus des Verstärkers an.
Blau:
Stereo
Mehr Informationen: Seite 7, Punkt 6
Gain-Modus LED
e
Zeigt die aktuell ausgewählte Methode zur
Gain-Einstellung an.
Blau:
Auto Gain Ranging
Konfiguration
Mehr Informationen: Seite 7, Punkt 7
Status LED
f
Weitere Informationen: Seite 10, Punkt 1
Menü-Taste
g
Die Taste dient zum Aktivieren des Amplifier
Control Panels sowie zum Auswählen und
Bestätigen einer Funktion.
de
Orange:
Mono A
Orange:
Manuelle Gain
Konfiguration
5
