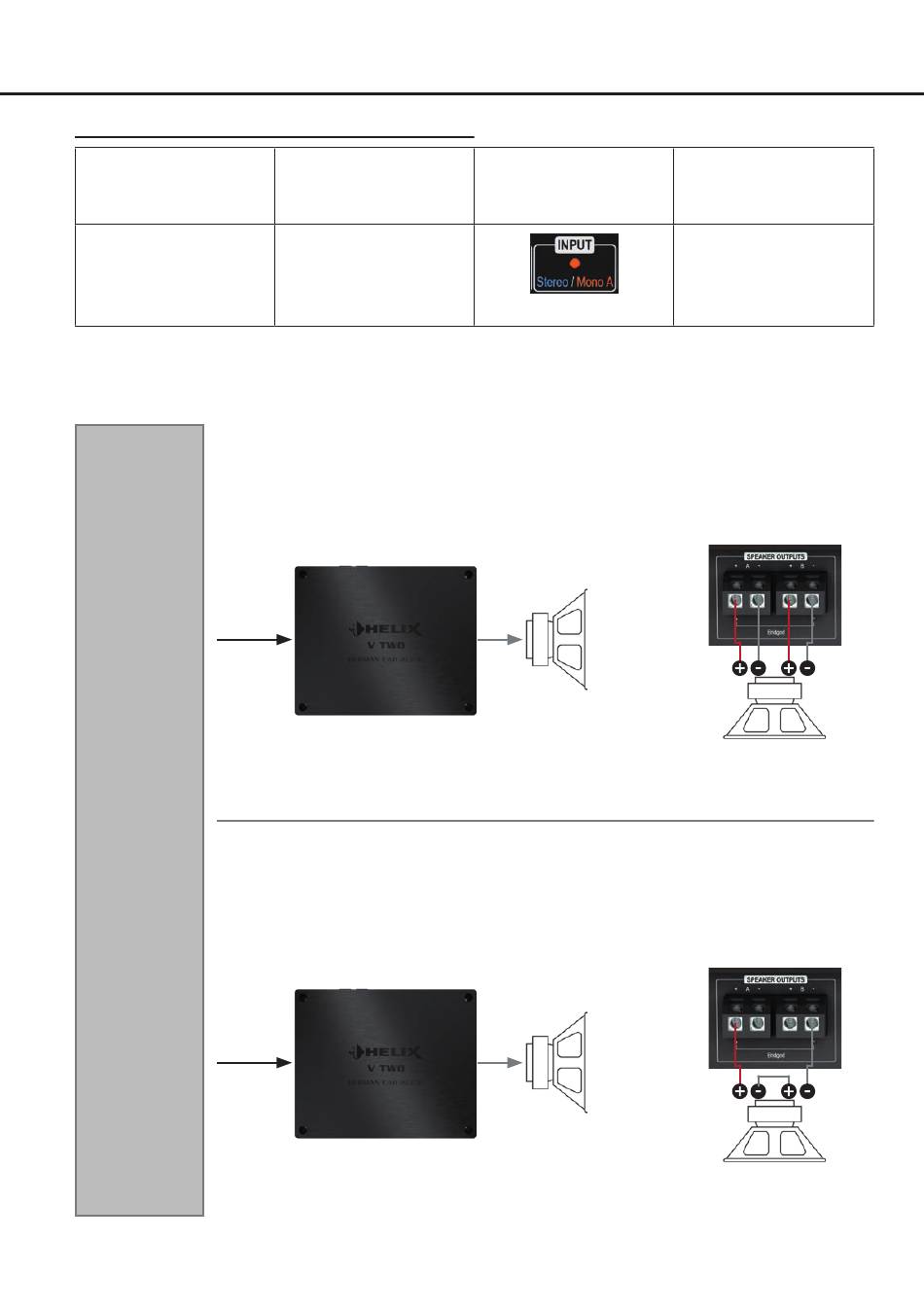

HELIX NEXT V TWO Bedienungsanleitung Seite 12

Konfigurationsbeispiele Mono Mode
Konfigurationshinweise Eingangsmodus Mono:
Modus
Mono A
(1-Kanal)
Wichtig: Die Übernahmefrequenzen für den Hoch- bzw. Tiefpass müssen im vorgeschalteten DSP /
DSP-Verstärker eingestellt werden.
DSP / DSP-
Verstärker via
Cinch
oder
HELIX V-Serien
Verstärker via
V-AMP Link
12
Verstärker-
Eingang
Line Input A
oder
V-AMP LINK A
Beispiel 2: 1-Kanal Subwoofer-Anwendung
Subwoofer mit Doppelschwingspule
A
Beispiel 3: 1-Kanal Subwoofer-Anwendung
Subwoofer mit Doppelschwingspule in Reihenschaltung
A
Eingangsmodus
(Input)
LED: Orange
A
Subwoofer
A
Subwoofer
Min. Impedanz
pro Lautsprecher
Gebrückt: 4 Ω
Stereo: 2 Ω
SW 2 SW 1
SW = Schwingspule
! Min. Impedanz 2 x 2 Ω !
SW 2 SW 1
SW = Schwingspule
! Min. Impedanz 2 x 2 Ω !
Daraus ergibt sich eine min.
Gesamtimpedanz von 4 Ω
