4 | Montaggio/Fissaggio

Prima dell'installazione accertarsi che la lampada a LED sia completa e intatta. Non utilizzare la lampada o gli accessori
se danneggiati, in quanto sussiste il rischio di lesioni.
La lampada a LED è fornita completamente montata. La lampada è stata concepita per il montaggio su un apposito sup-
porto o su una staffa angolare. Sono disponibili in opzione i seguenti elementi di fissaggio:
Supporto per lampada TUBELED_40 II, in alluminio, 1 coppia
Staffa angolare per TUBELED_40 II, VA, 1 coppia, Lampada regolabile in modo continuo fino a 110°
Staffa angolare per TUBELED_40 II, VA, 1 coppia, con magnete
Supporto per lampade TUBELED_40 II, VA, 1 coppia, lampada regolabile ± 180°

5 | Collegamento

Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.
L'assegnazione PIN del connettore M12 è la seguente:
Assegnazione PIN
PIN 1 = 24V DC
PIN 2 = 24V DC
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = 24V DC
È necessario fissare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di
caduta della lampada sussiste il rischio di lesioni.

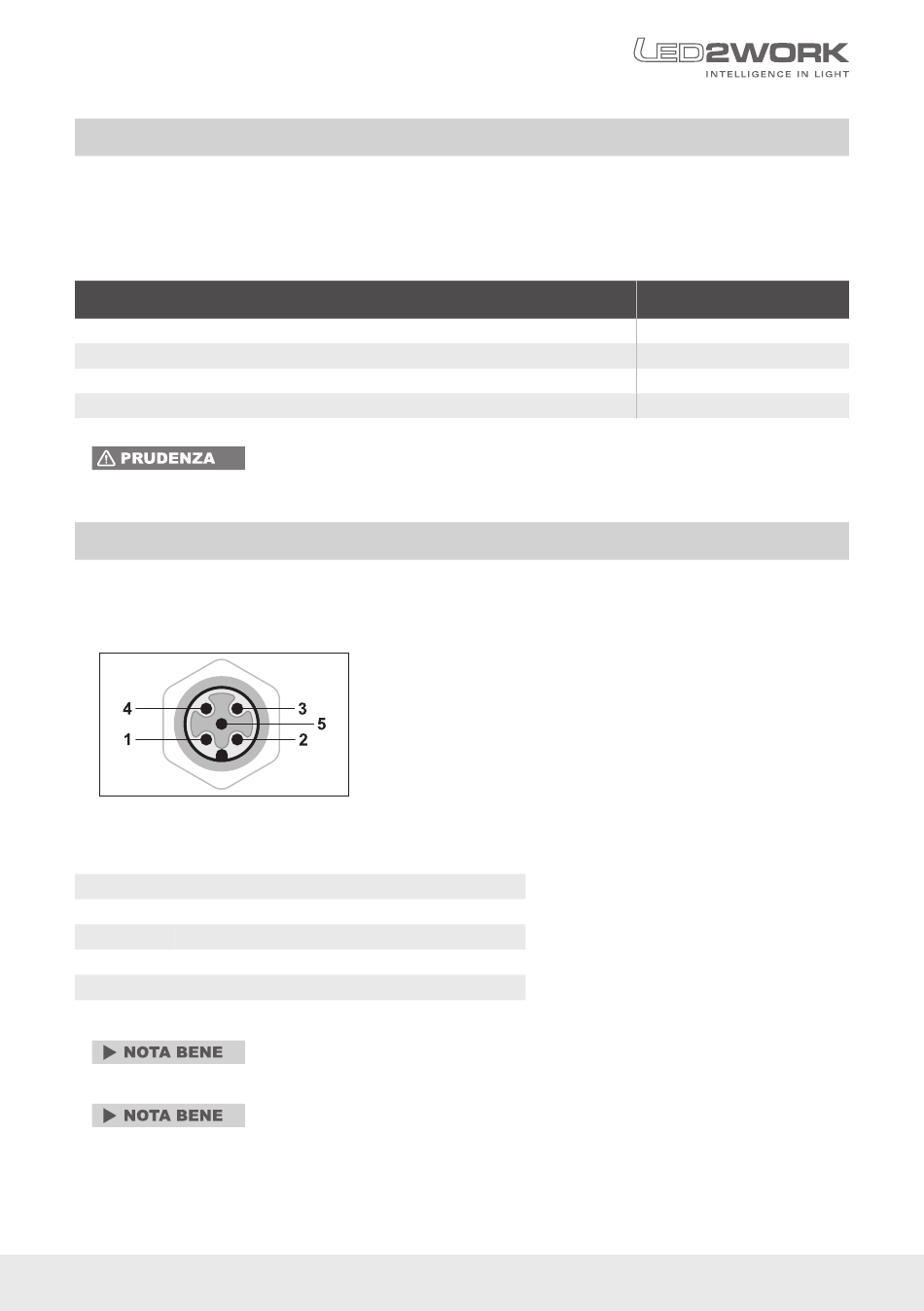

Disegno schematico connettore M12
Colore LED: Verde
Colore LED: Blu
Colore LED: Rosso
Colore LED: Bianco
È possibile visualizzare ulteriori colori comandando due o tre PIN contemporaneamente.
Il bianco non può funzionare in contemporanea con altri canali di colore. Invitia-
mo a contattarci per ricevere maggiori informazioni.
La lampada non presenta un interruttore proprio, in quanto solitamente viene accesa e
spenta con interruttori esterni di macchine e impianti.
Cod. art.
210200-06
210200-11
210200-12
210200-14
