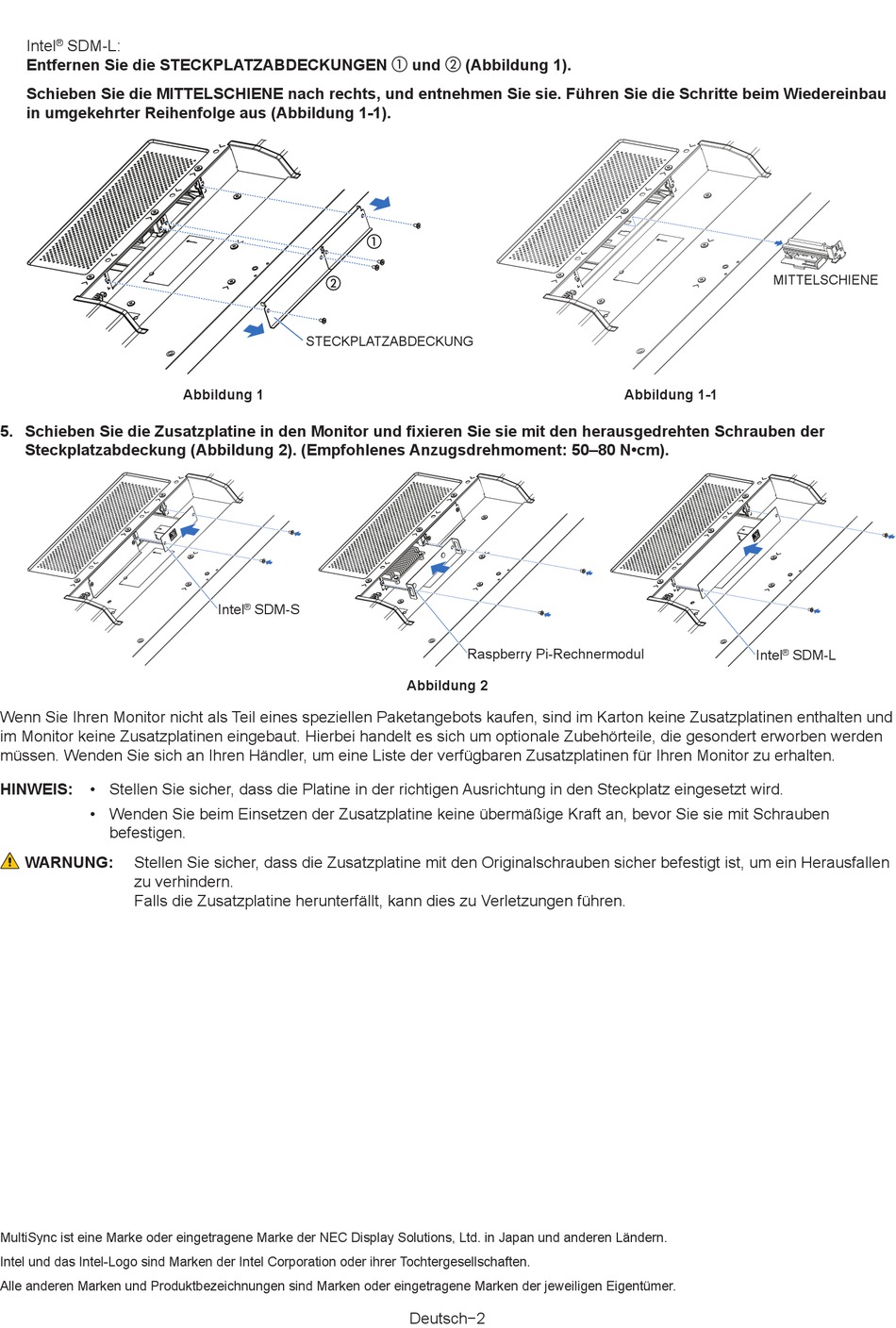

Sharp MultiSync PN-M752 Installationshandbuch Seite 3

Intel SDM-L:
®
Entfernen Sie die STECKPLATZABDECKUNGEN a und b (Abbildung 1).
Schieben Sie die MITTELSCHIENE nach rechts, und entnehmen Sie sie. Führen Sie die Schritte beim Wiedereinbau
in umgekehrter Reihenfolge aus (Abbildung 1-1).
5. Schieben Sie die Zusatzplatine in den Monitor und fixieren Sie sie mit den herausgedrehten Schrauben der
Steckplatzabdeckung (Abbildung 2). (Empfohlenes Anzugsdrehmoment: 50–80 N•cm).
Wenn Sie Ihren Monitor nicht als Teil eines speziellen Paketangebots kaufen, sind im Karton keine Zusatzplatinen enthalten und
im Monitor keine Zusatzplatinen eingebaut. Hierbei handelt es sich um optionale Zubehörteile, die gesondert erworben werden
müssen. Wenden Sie sich an Ihren Händler, um eine Liste der verfügbaren Zusatzplatinen für Ihren Monitor zu erhalten.

HINWEIS: • Stellen Sie sicher, dass die Platine in der richtigen Ausrichtung in den Steckplatz eingesetzt wird.

• Wenden Sie beim Einsetzen der Zusatzplatine keine übermäßige Kraft an, bevor Sie sie mit Schrauben
befestigen.

WARNUNG: Stellen Sie sicher, dass die Zusatzplatine mit den Originalschrauben sicher befestigt ist, um ein Herausfallen
zu verhindern.
Falls die Zusatzplatine herunterfällt, kann dies zu Verletzungen führen.
MultiSync ist eine Marke oder eingetragene Marke der NEC Display Solutions, Ltd. in Japan und anderen Ländern.
Intel und das Intel-Logo sind Marken der Intel Corporation oder ihrer Tochtergesellschaften.
Alle anderen Marken und Produktbezeichnungen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.
STECKPLATZABDECKUNG
Abbildung 1
Intel SDM-S
®
Raspberry Pi-Rechnermodul
Abbildung 2
Deutsch−2
MITTELSCHIENE
Abbildung 1-1
Intel SDM-L
®
