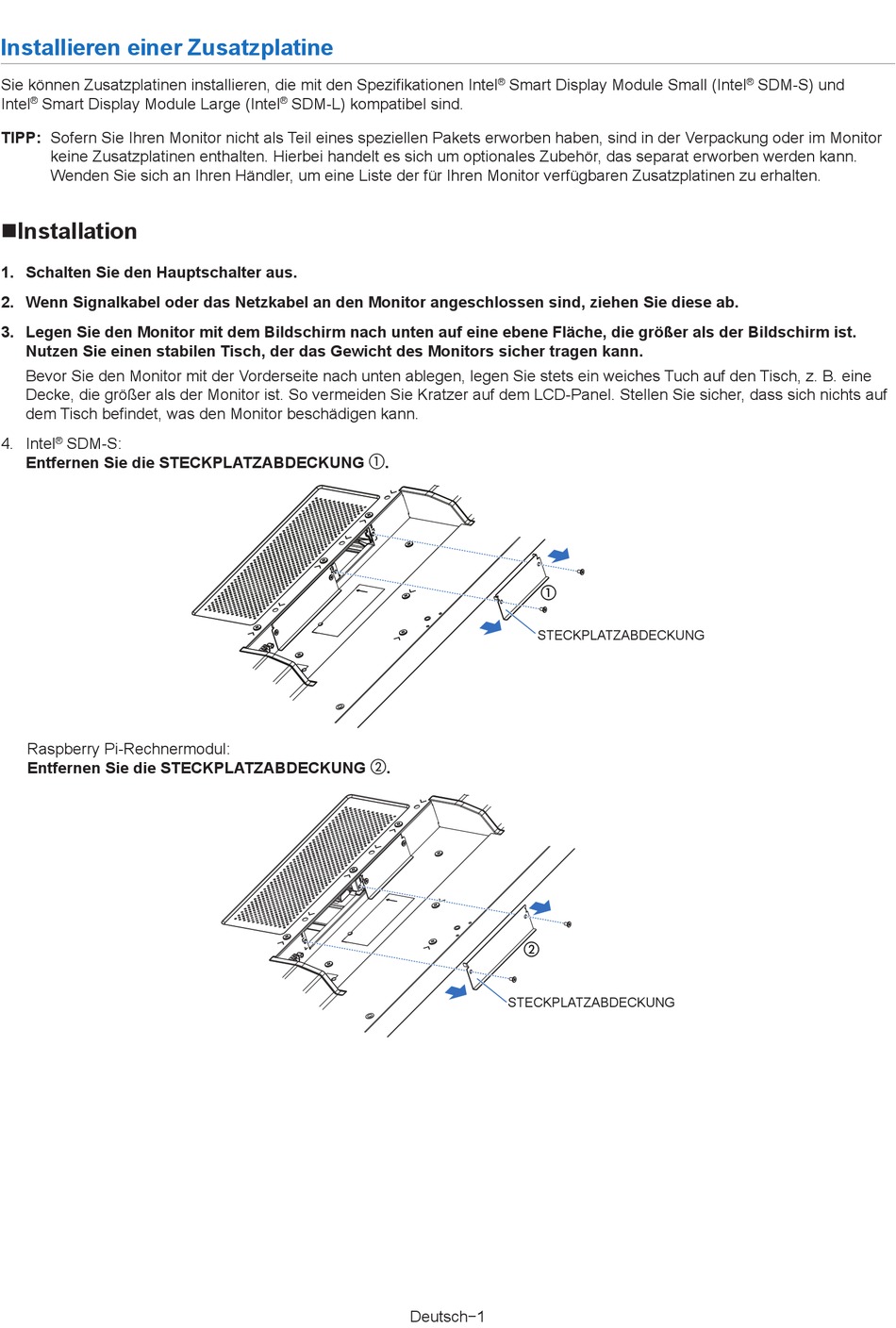

Installieren einer Zusatzplatine
Sie können Zusatzplatinen installieren, die mit den Spezifikationen Intel
Intel Smart Display Module Large (Intel
®

TIPP: Sofern Sie Ihren Monitor nicht als Teil eines speziellen Pakets erworben haben, sind in der Verpackung oder im Monitor
keine Zusatzplatinen enthalten. Hierbei handelt es sich um optionales Zubehör, das separat erworben werden kann.
Wenden Sie sich an Ihren Händler, um eine Liste der für Ihren Monitor verfügbaren Zusatzplatinen zu erhalten.
nInstallation
1. Schalten Sie den Hauptschalter aus.
2. Wenn Signalkabel oder das Netzkabel an den Monitor angeschlossen sind, ziehen Sie diese ab.
3. Legen Sie den Monitor mit dem Bildschirm nach unten auf eine ebene Fläche, die größer als der Bildschirm ist.
Nutzen Sie einen stabilen Tisch, der das Gewicht des Monitors sicher tragen kann.
Bevor Sie den Monitor mit der Vorderseite nach unten ablegen, legen Sie stets ein weiches Tuch auf den Tisch, z. B. eine
Decke, die größer als der Monitor ist. So vermeiden Sie Kratzer auf dem LCD-Panel. Stellen Sie sicher, dass sich nichts auf
dem Tisch befindet, was den Monitor beschädigen kann.
4. Intel SDM-S:
®
Entfernen Sie die STECKPLATZABDECKUNG a .
Raspberry Pi-Rechnermodul:
Entfernen Sie die STECKPLATZABDECKUNG b .
SDM-L) kompatibel sind.
®
Deutsch−1
Smart Display Module Small (Intel
®
STECKPLATZABDECKUNG
STECKPLATZABDECKUNG
SDM-S) und
®
