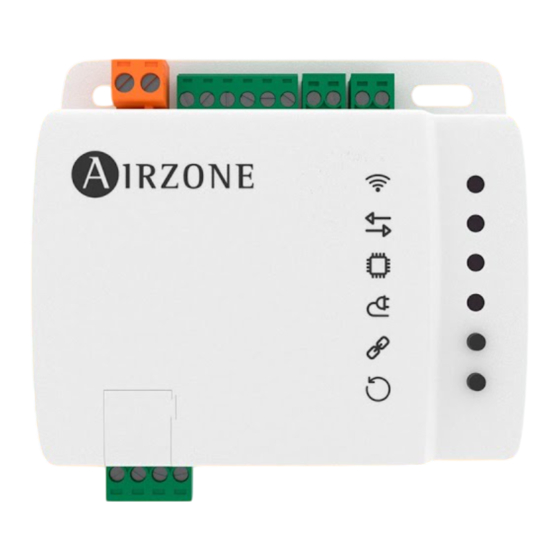

Panasonic Airzone Aquarea M Handbuch

Für paw-azaw-mbs-m für azai6wsppn9
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DE
Handbuch
zur Integration
Aidoo Pro Modbus
Aquarea M
Für PAW-AZAW-MBS-M
[Für AZAI6WSPPN9]
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic Airzone Aquarea M

Inhaltszusammenfassung für Panasonic Airzone Aquarea M

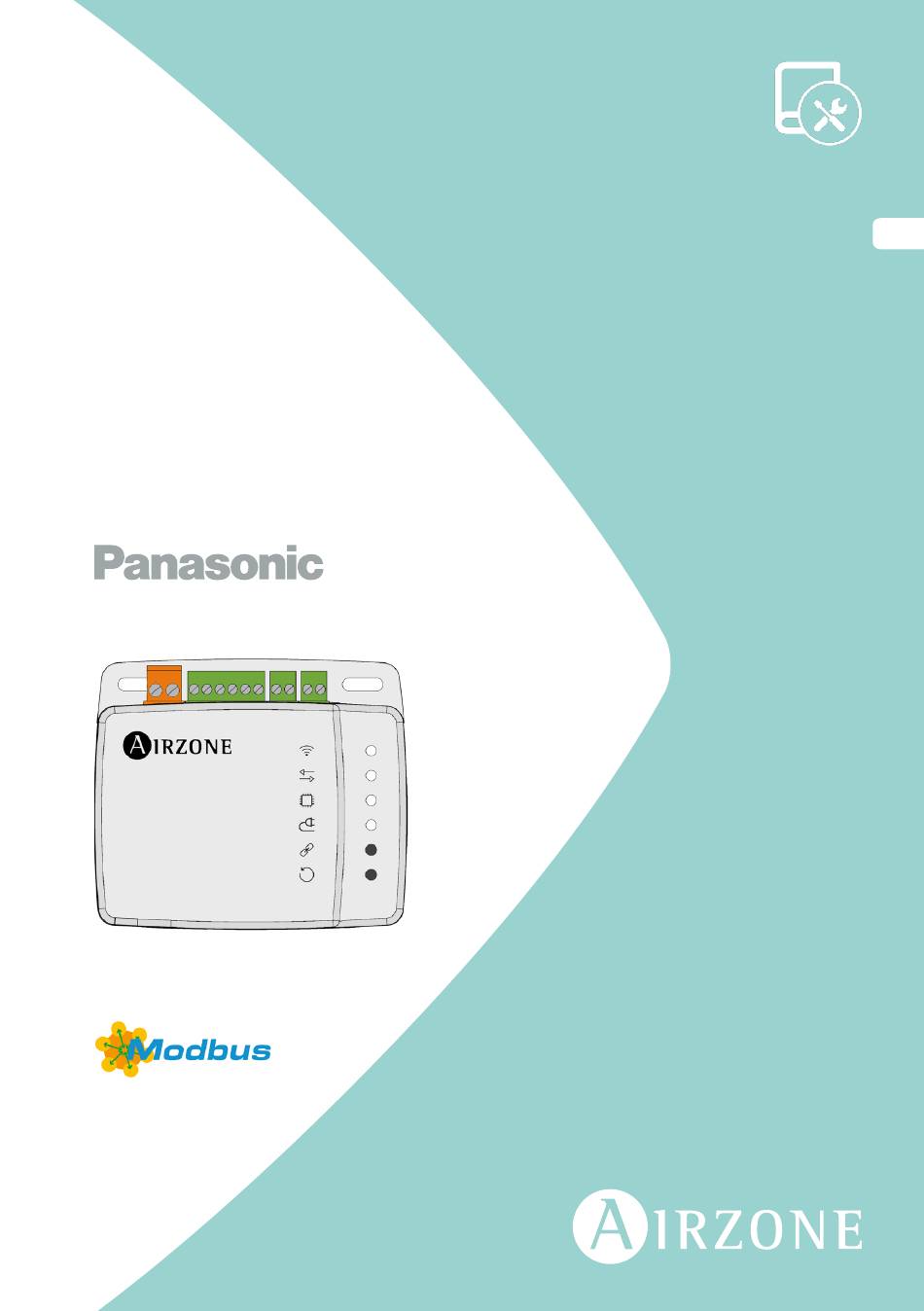

  • Seite 1 Handbuch zur Integration Aidoo Pro Modbus Aquarea M Für PAW-AZAW-MBS-M [Für AZAI6WSPPN9]...

  • Seite 2: Inhaltsverzeichnis

    Schreiben mehrerer Datensätze _________________________________________________ 7 > Lesebefehle _______________________________________________________________________________ 8 > Frage __________________________________________________________________________________ 8 > Antwort _______________________________________________________________________________ 8 GATEWAY SETUP FOR PANASONIC _____________________________________________________________ 9 > Netzwerkeinstellungen _________________________________________________________________ 9 > Einstellungen Modbus RS-485 _______________________________________________________ 11 MODBUS-DATENSÄTZE ____________________________________________________________________________ 12 > Aidoo Pro Modbus Panasonic Aquarea M...

  • Seite 3: Vorsichtsmassnahmen Und Umweltrichtlinie

    Vorsichtsmassnahmen und umweltrichtlinie VORSICHTSMASSNAHMEN Für Ihre eigene Sicherheit und die der Geräte beachten Sie bitte die folgenden Anweisungen: • Bedienen Sie das System nicht mit nassen oder feuchten Händen. • Führen alle Anschluss- oder Trennarbeiten Klimatisierungssystem ohne Stromversorgung durch. • Achten Sie darauf, dass Sie keinen Kurzschluss an einem Systemanschluss herstellen.

  • Seite 4: Kommunikations-Port Rs-485

    Kommunikations-Port RS-485 Die RS-485, auch als EIA-485 bezeichnet, ist ein Bus-Kommunikationsstandard. Integrationsbus Geschwindigkeit des Kommunikations-Ports 9600 bps Kommunikationsmodus Half Duplex Länge des Datenrahmens 8 Bits Stoppbit 2 Bit Durchsatzsteuerung Keine Parität Keine ANSCHLUSS Für den ordnungsgemäßen Betrieb der Airzone-Systeme muss überprüft werden, dass nur die Kommunikationskabel (grün-blau) an jeder Endeinrichtung der jeweiligen Haustechnikbusse angeschlossen sind.

  • Seite 5: Modbus-Protokoll

    KONFIGURATION DER SLAVE-ADRESSE DES AIDOO PRO MODBUS PANASONIC AQUAREA M Der Aidoo ist ein Modbus-Slave-Gerät, daher muss seine Adresse angegeben werden. Verknüpfen Sie dazu Ihr Aidoo über die Gateway Setup for Panasonic-App (verfügbar für iOS und Android) Befolgen Sie die im Abschnitt “Gateway Setup for Panasonic”.

  • Seite 6: Modbus-Funktionscode

    Modbus-Funktionscode Die grundlegenden Modbus-Befehle ermöglichen die Steuerung eines Geräts, um den Wert seiner Datensätze (Speicherplatz) zu ändern oder den Inhalt dieser Datensätze anzufordern, entsprechend den verschiedenen Funktionscodes: Code Funktion Auslesen der internen oder Ausgangs-Datensätze Auslesen von Eingangsdatensätze Schreiben eines einzigen Datensätzes Schreiben mehrerer Datensätze Modbus-Befehle Die Befehle für die Vorgänge Lesen/Schreiben folgen diesem Format (8 Byte):...

  • Seite 7: Schreibbefehle

    SCHREIBBEFEHLE Schreiben eines einzigen Datensätzes Byte Feld Systemadresse (1 - 247) (0: Broadcast) Schreiben eines einzigen Datensätzes (6) Datensatzadresse Zu schreibende Daten Sofern keinerlei Fehler auftritt, muss die Antwort genau dasselbe Format wie der Schreibbefehl haben. Schreiben mehrerer Datensätze Byte Feld Systemadresse (1 - 247) (0: Broadcast) Schreiben mehrerer Datensätze (16)

  • Seite 8: Lesebefehle

    Sofern keinerlei Fehler auftritt, muss die Antwort lauten: Byte Feld Systemadresse (1 - 247) (0: Broadcast) Schreiben mehrerer Datensätze (16) Start-Datensatz-Adresse Anzahl der zu schreibenden Datensätze (N) LESEBEFEHLE Frage Byte Feld Systemadresse (1 - 247) (0: Broadcast) Auslesen von Datensätzen (3/4) Start-Datensatz-Adresse Anzahl der auszulesenden Datensätze (N) Antwort...

  • Seite 9: Gateway Setup For Panasonic

    Feedback aktiv. Diese Funktion setzt voraus, dass die Vibration des Geräts aktiviert ist. Zurück auf dem Hauptbildschirm können Sie durch Drücken auf das Bluetooth-Symbol die Suche nach Geräten in der Nähe starten. Wählen Sie Ihre „Aidoo Pro Modbus Panasonic Aquarea M“, um fortzufahren.
  • Seite 10 Sobald das Gerät ausgewählt ist, erscheint das Informationsmenü. • Name. Name des Geräts. • MAC. MAC-Adresse des Geräts. • Firmware. Zeigt die Geräteversion an. • WLAN. Mit dem Gerät verknüpftes Netzwerk. • IP-Adresse. Zeigt die IP-Adresse des Geräts an. • Netzwerkeinstellungen.

  • Seite 11: Einstellungen Modbus Rs-485

    Geschwindigkeit bps. Es stehen 14 Geschwindigkeiten zur Verfügung (100, 300, 500, 600, 600, 1200, 2400, 4800, 7800, 9600 (Standard), 19200, 38400, 57600, 76800 und 115200 bps). • Parität. Keine, ungerade oder gerade. • Stoppbit. Wert zwischen 1 und 2 einstellbar. Download der App Gateway Setup for Panasonic...

  • Seite 12: Modbus-Datensätze

    Modbus-Datensätze AIDOO PRO MODBUS PANASONIC AQUAREA M (PAW-AZAW-MBS-M [AZAI6WSPPN9]) Read (R) Registers Description Values Operations Write (W) 0  Off 0x03, 0x04, Operation R & W 1  On 0x06, 0x10, 0x16 Outdoor actual temperature - 127 ºC ~ 127 ºC...
  • Seite 13 Read (R) Registers Description Values Operations Write (W) HEAT Water Shift  - 5 ºC ~ 5 ºC Water  20 ºC ~ 75 ºC Room  10 ºC ~ 30 ºC Zone 1: [Water shift/room/pool] 0x03, 0x04, Pool  15 ºC ~ 35 ºC R &...
  • Seite 14 Read (R) Registers Description Values Operations Write (W) HEAT Water Shift  5 ºC Water  75 ºC Room  30 ºC Zone 1: Max. set point Pool  35 ºC 0x03, 0x04 temperature COOL Water Shift  5 ºC Water ...
  • Seite 15 Read (R) Registers Description Values Operations Write (W) Heat mode energy 0 ~ 65.534 W 0x03, 0x04 consumption [Cool mode / Heat recovery 0 ~ 65.534 W 0x03, 0x04 mode] energy consumption For future use Version of Modbus gateway Example: 0x0100  v1.0.1 0x03, 0x04 0 ...
  • Seite 16 Read (R) Registers Description Values Operations Write (W) If K Series onwards: 1  Normal SG ready: Control pattern 2  HP Stop 0x03, 0x04 3  Capacity 1 4  Capacity 2 If K Series onwards: Water pressure 0x03, 0x04 0 ~ 5080 mbar If L Series onwards: Water inlet 2 temperature...
  • Seite 17 Read (R) Registers Description Values Operations Write (W) Tank mode energy consumption (MSB) 0 ~ 4.294.967.294 kWh 0x03, 0x04 Tank mode energy consumption (LSB) Tank mode energy generation (MSB) 0 ~ 4.294.967.294 kWh 0x03, 0x04 Tank mode energy generation (LSB) 0 ...
  • Seite 18 Read (R) Registers Description Values Operations Write (W) Compensation curve - Heat - 0x03, 0x04, 20 ºC ~ 75 ºC R & W Zone 1 - Min. temperature 0x06, 0x10, 0x16 Compensation curve - Heat 0x03, 0x04, - Zone 1 - Outdoor air min. - 20 ºC ~ 15 ºC R &...
  • Seite 19 Read (R) Registers Description Values Operations Write (W) Compensation curve - Cool 15 ºC ~ 30 ºC 0x03, 0x04, - Zone 2 - Outdoor air max. R & W 0x06, 0x10, 0x16 temperature 0  Off Solar (actual) 0x03, 0x04 1 ...
  • Seite 20 Read (R) Registers Description Values Operations Write (W) 0  No 0x03, 0x04, Opcional PCB connection R & W 1  Yes 0x06, 0x10, 0x16 0  No 0x03, 0x04, Buffer tank connection R & W 1  Yes 0x06, 0x10, 0x16 If NOT Big-A2W: 3 kW 0x03, 0x04,...
  • Seite 21 Read (R) Registers Description Values Operations Write (W) Range water shift: [- 5 ºC ~ 5 ºC] Zone 2: [Water shift/water/ Range water: [20 ºC ~ 75 ºC 0x03, 0x04, room/pool] set temperature for R & W Range room: [10 ºC ~ 30 ºC] 0x06, 0x10, 0x16 heat mode Range pool: [15 ºC ~ 35 ºC]...
  • Seite 22 Read (R) Registers Description Values Operations Write (W) 0  Off Powerful (actual) 0x03, 0x04 1  On 0  Off Quiet (actual) 0x03, 0x04 1  On 1  Range 1 Heat mode water set 2  Range 2 0x03, 0x04 temperature range 3 ...
  • Seite 23 Read (R) Registers Description Values Operations Write (W) 1  No error Modbus meter gateway 2  Error 0x03, 0x04 3  Comm. not yet establish Heat mode energy If K Series onwards: 0x03, 0x04 consumption 0 ~ 65.534 W [Cool mode / Heat recovery If K Series onwards: 0x03, 0x04...
  • Seite 24 Read (R) Registers Description Values Operations Write (W) If M Series: SG ready: Power consumption 0x03, 0x04, 500 W to 10000 W R & W (2-0): DHW 0x06, 0x10, 0x16 Resolution: 100W If M Series: SG ready: Power consumption 0x03, 0x04, 500 W to 10000 W R &...
  • Seite 25 Read (R) Registers Description Values Operations Write (W) If M Series: 1  0.5 Kw 2  1.0 Kw 3  1.5 Kw 4  2.0 Kw 5  2.5 Kw 6  3.0 Kw 7  3.5 Kw SG ready power consumption: 8 ...

  • Seite 26: Fehlercodes

    Fehlercodes AIDOO PRO MODBUS PANASONIC AQUAREA M (PAW-AZAW-MBS-M [AZAI6WSPPN9]) Diagnosis Abnormality / Abnormality Primary location to verify display Protection control judgement No abnormality detected · lndoor / Outdoor connection wire lndoor / Outdoor 90s after power · lndoor / Outdoor PCB...
  • Seite 27 Diagnosis Abnormality / Abnormality Primary location to verify display Protection control judgement Refrigerant low · Outdoor low pressure sensor (defective Continue for 5s pressure abnormality or disconnected) Refrigerant high · Outdoor high pressure sensor (defective Continue for 5s pressure abnormality or disconnected) ·...
  • Seite 28 Diagnosis Abnormality / Abnormality Primary location to verify display Protection control judgement · Compressor tank temperature sensor · Clogged expansion valve or strainer Outdoor fan motor lock 2 times occurrence · Insufficient refrigerant abnormality within 30 minutes · Outdoor PCB ·...
  • Seite 29 Diagnosis Abnormality / Abnormality Primary location to verify display Protection control judgement Outdoor heat exchanger · Outdoor heat exchanger temperature Continue for 5s temperature sensor sensor (defective or disconnected) abnormality Outdoor defrost sensor · Outdoor defrost sensor (defective or Continue for 5s abnormality disconnected) Indoor water outlet...
  • Seite 30 airzonecontrol.com Marie Curie, 21 29590 Málaga Spain v. 100...
