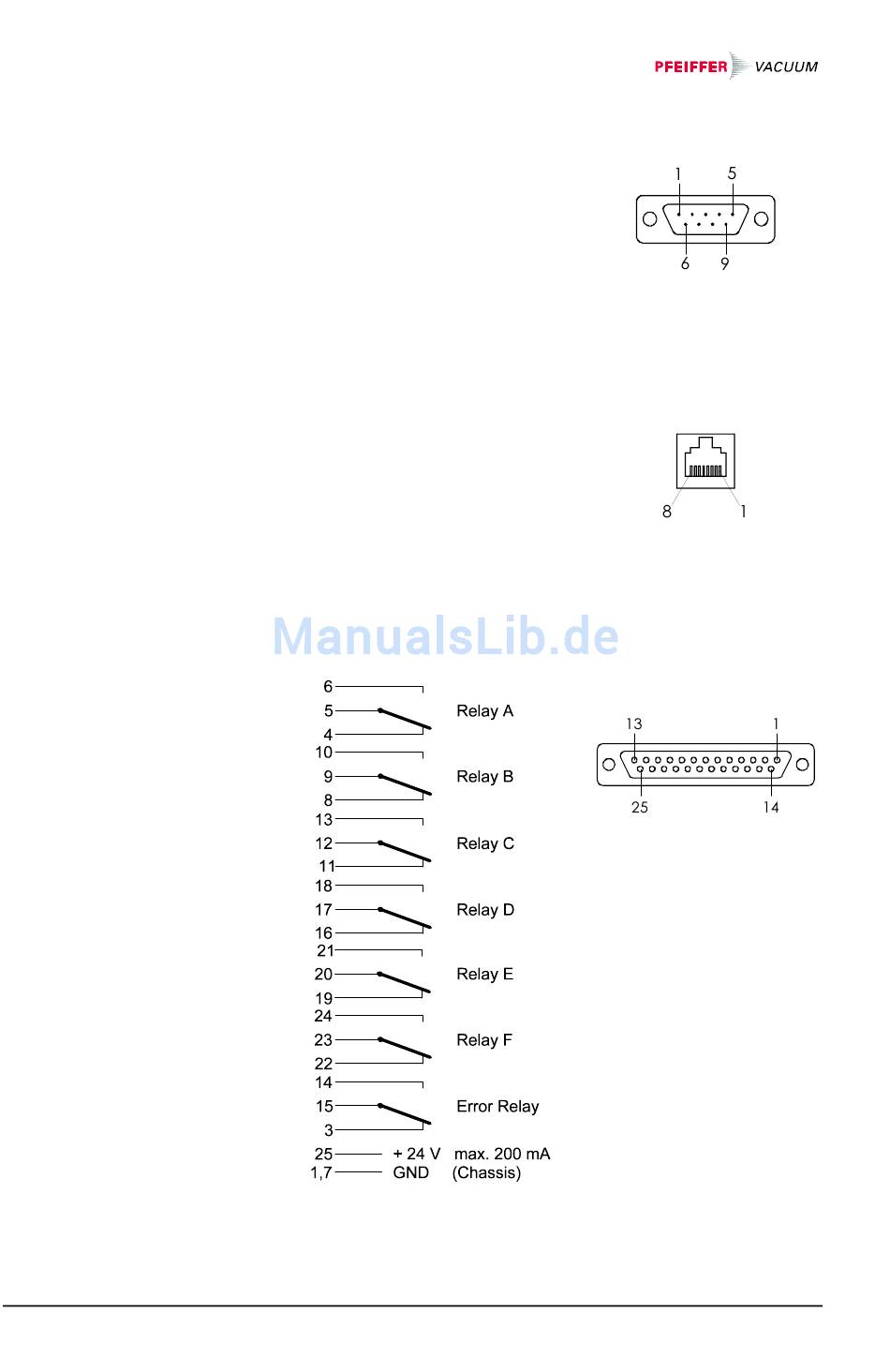

Abbildung 11:
Anschluss Serielle
Schnittstellen RS 232/422
Abbildung: 12
Anschluss Serielle
Schnittstellen RS 485/422 isol.
Abbildung 13:
Anschluss Schaltkontakte relay
22
Steckerbelegung
1 Chassis
2 RXD (RS232C)
3 TXD (RS232C)
4 nicht belegt
5 Signal Ground
6 RX+ (RS422)
7 RX- (RS422)
8 TX+ (RS422)
9 TX- (RS422)
Steckerbelegung
1 TX+
2 TX-
3 RX+
4 nicht belegt
5 nicht belegt
6 RX-
7 nicht belegt
8 Isolation ground
Steckerbelegung
Inbetriebnahme
D-Sub, 9-polig, Stifte
Ansicht Steckseite
RJ45, 8-polig
Ansicht Steckseite
D-Sub, 25-polig,
Buchsen
Ansicht Steckseite
BG 805 186 BD
(9907)
