Holy Stone HS460 Gebrauchsanweisung
Inhaltsverzeichnis
Quicklinks

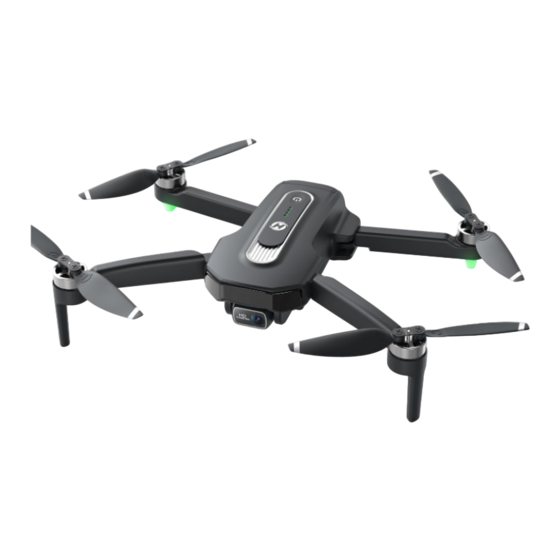

HS460
Gebrauchsanweisung
usa@holystone.com (USA)
+1(833)766-4733
ca@holystone.com (CA)
V 2.2
eu@holystone.com (EU)
au@holystone.com(AU)
Inhaltsverzeichnis
Bedienungsanleitung
Produktbeschreibung
01
Packungsinhalt
07
Aufladen
02
Abbildung der Drohne
09
Vorbereitungen vor dem Flug
03
Abbildung des Transmitters
14
Vor-Flug Checkliste
Funktionen
Anhang
26
Flugfunktionen
45
Technische Daten
36
Stabilisierungsfunktionen
47
Kontaktieren Sie uns
39
APP-Funktionen
48
Fehlerbehebung
44
Drone Status Indicator
15
Flug
49
Information zur Einhaltung
Inhaltsverzeichnis
Verwandte Anleitungen für Holy Stone HS460
Inhaltszusammenfassung für Holy Stone HS460
- Seite 1 Inhaltsverzeichnis HS460 Gebrauchsanweisung V 2.2 Bedienungsanleitung Produktbeschreibung Packungsinhalt Aufladen Flug Abbildung der Drohne Vorbereitungen vor dem Flug Abbildung des Transmitters Vor-Flug Checkliste Funktionen Anhang Flugfunktionen Technische Daten Information zur Einhaltung Stabilisierungsfunktionen Kontaktieren Sie uns APP-Funktionen Fehlerbehebung usa@holystone.com (USA) eu@holystone.com (EU)
-
Seite 2: Lesehinweis
Lesehinweis Anleitungsvideos abrufen Um sicherzustellen, dass Sie das Produkt sicher und korrekt verwenden, scannen Sie Icon den untenstehenden QR-Code, um unsere Anleitungsvideos anzusehen “ ” wichtige Vorsichtsmaßnahmen. “ ” Tipps für Betrieb und Anwendung. Empfohlene Schritte Unser Produkt bietet sowohl Anleitungsvideos als auch die folgenden Ress-ourcen: Die HS GPS V5 App herunterladen Haftungsausschluss und Sicherheitsrichtlinien Scannen Sie einfach den QR-Code unten. -
Seite 3: Produktbeschreibung
1.1 Packungsinhalt >> 1.2 Abbildung der Drohne >> Propeller A Statuslampe der Drohne Propeller B Kamera Batterielampen Netztaste: lange drücken Propeller B Propeller A HS460 User Manual Gebrauchsanweisung V 2.2 TF-Kartensteckplatz +1(833)766-4733 usa@holystone.com (USA) eu@holystone.com (EU) ca@holystone.com (CA) au@holystone.com(AU) Optischer Fluss Linse... - Seite 4 PRODUKTBESCHREIBUNG PRODUKTBESCHREIBUNG 1.3 Abbildung des Transmitters >> Der Transmitter Handyhalter Linker Joystick Vorne： Oben： Netztaste: kurz drücken Entriegeln/Abheben/Landung: kurz drücken Headless Modus: kurz drücken Kompasskalibrierung：lange drücken Return to Home/GPS-Schalter: kurz drücken Rechter Joystick丨Geschwindigkeitschalter: kurz drücken Anzeigelampe Faltbarer Handgriff Unten： Videoaufnahme: kurz drücken Fotoaufnahme: kurz drücken Linse hoch Linse unten...
- Seite 5 PRODUKTBESCHREIBUNG PRODUKTBESCHREIBUNG 1.3 Abbildung des Transmitters >> Joystick-Modus MODE 1 : Um in den MODE 1 zu gelangen, schalten Sie den Transmitter ein, während Sie die Taste gedrückt halten. (Bitte lassen Sie die Taste nicht los, bis der MODE 2 : (Die Standardeinstellung) Transmitter eingeschaltet ist.) oben...
-
Seite 6: Aufladen Der Batterie Der Drohne
BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.1 Aufladen >> 2.1 Aufladen >> Aufladen der Batterie der Drohne: Entfernen Sie die Batterie aus der Drohne und schließen Sie sie an ein USB-Ladekabel an. Stecken Sie das USB-Ladekabel in einen USB-Ladeanschluss an einer Powerbank oder einem USB-Adapter (5V/2A). Beim Laden leuchtet das rote Licht am USB-Ladekabel durchgehend und das grüne Licht blinkt kontinuierlich;... - Seite 7 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.2 Vorbereitungen vor dem Flug >> 2.2 Vorbereitungen vor dem Flug >> Arme TF-Karte Propeller Um Ihre Fotos und Videos zu speichern, stecken Sie Alle Arme der Drohne sind gefaltet, Installation: Entfernen: eine TF-Karte (nicht enthalten) in den Steckplatz, bevor sie im Werk verpackt wird.
-
Seite 8: Vorbereitungen Vor Dem Flug
BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.2 Vorbereitungen vor dem Flug >> 2.2 Vorbereitungen vor dem Flug >> Batterie der Drohne Handgriff Handyhalter Ausbreiten: Installation: Entfernen: * Vor der Installation der Batterie bitte überprüfen, ob sie eine abnehmbare Isoliermat- te/-band hat. Falls ja, entfernen Sie diese. Klemme einstellen: Drehen Sie die Drohne um. - Seite 9 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.2 Vorbereitungen vor dem Flug >> 2.3 Vorbereitungen vor dem Flug >> Transmitter-Empfangsbereich Passen Sie beim Steuern der Drohne sofort die Orientierung und den Abstand zwischen dem Transmitter und der Drohne an, um sicherzustellen, dass sie immer im optimalen Empfangsbereich bleibt.
- Seite 10 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.4 Flug >> Kopplung · Alle in diesem Handbuch gezeigten Vorgänge werden im MODE 2 demonstriert. 2 Kurz drücken Sie die Netztaste am Trans- · Stellen Sie sicher, dass Sie in ein offenes Gebiet im Freien gehen, um die Drohne zu mitter, um ihn einzuschalten;...
-
Seite 11: Wi-Fi-Verbindung
BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.4 Flug >> Wi-Fi-Verbindung · Die Verbindung Ihres Handys mit dem WiFi der Drohne kann einige Zeit in Anspruch Stellen Sie sicher, dass die Kopplung abgeschlossen ist, bevor Sie zu den WLAN-Ein- nehmen. Bitte haben Sie Geduld und warten Sie, bis die Verbindung erfolgreich herg- stellungen auf Ihrem Handy gehen. -
Seite 12: Kompasskalibrierung
BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.4 Flug >> Kompasskalibrierung SCHRITT 3: Richten Sie den Kopf der Drohne nach oben SCHRITT 1: und drehen Sie sie dreimal. Die Statuslampen Drücken Sie die Taste lange, um die wechseln von langsamem Blinken zu durch- ×3 Kompasskalibrierung zu starten. Der g e h e n d e m G r ü... - Seite 13 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.4 Flug >> GPS-Signalsuche Nach der Kompasskalibrierung platzieren Sie die Drohne auf einer ebenen Fläche. Achten Sie darauf, dass keine externen Quellen für Signalstörungen in der Nähe sind. Die Drohne wird automatisch mit der Suche nach GPS-Signalen beginnen. Eine erfol- ·...
- Seite 14 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG 2.4 Flug >> 2.4 Flug >> Gyro-Kalibrierung Motoren entsperren Stellen Sie sicher, dass die Drohne auf einer ebenen Fläche platziert wird, bevor Kurz die Taste drücken. Die Motoren werden sich drehen und die Drohne ist Sie das Gyroskop kalibrieren. Drücken Sie gleichzeitig den linken und den rechten entsperrt.
- Seite 15 BEDIENUNGSANLEITUNG FUNKTIONEN 2.4 Flug >> 3.1 Flugfunktionen >> Abheben/Landung Geschwindigkeitschalter Einstellung des Kamerawinkels Diese Drohne bietet zwei Geschwindigkeits- Sie können die Kamera mit Denken Sie daran, die Motoren vor dem Start zu entsperren. modi: Niedrig und Hoch. Standardmäßig ist sie nach oben oder unten neigen.
-
Seite 16: Funktionen
FUNKTIONEN FUNKTIONEN 3.1 Flugfunktionen >> 3.1 Flugfunktionen >> Foto- /Videoaufnahme Headless-Modus Der Headless-Modus ist ein hervorragendes Trainingsinstrument für Anfänger. Er ist auch nützlich, wenn die Drohne zu weit vom Piloten entfernt ist (was die Orientierung erschwert). Er sorgt dafür, dass die Drohne vorwärts, rückwärts, links oder rechts fliegt, wenn Sie den rechten Joystick in diese Richtungen bewegen, unabhängig davon, in welche Richtung die Vorderseite der Drohne zeigt. - Seite 17 FUNKTIONEN FUNKTIONEN 3.1 Flugfunktionen >> Headless-Modus * Warum ist die Orientierung der Drohne wichtig? Im normalen Flugmodus kann die Steuerung der Drohnenbewegung für Anfänger man- chmal kontraintuitiv sein. Wenn die Drohne in der Luft schwebt und ihre Vorderseite nach rechts ausgerichtet ist, dann wird sie nach rechts fliegen, sobald Sie den rechten Joystick nach vorne bewegen –...
- Seite 18 FUNKTIONEN FUNKTIONEN 3.1 Flugfunktionen >> 3.1 Flugfunktionen >> Not-Aus-Stopp Return to Home (RTH) Die Notstopp-Funktion sollte nur im Notfall während des Fluges verwendet Die Funktion "Return to Home" bringt die Drohne zurück zum gespeicherten Home werden, um Schäden oder Verletzungen zu vermeiden. Drücken Sie lange Point.
- Seite 19 FUNKTIONEN FUNKTIONEN 3.1 Flugfunktionen >> Return to Home (RTH) Flughöhe 20 Meter: Wenn die aktuelle Höhe der Drohne höher als oder gleich ≥ Failsafe RTH : 20 Meter ist, wird die Drohne ihre aktuelle Höhe beibehalten, zum Home Point zurückfliegen, dann zum Boden absteigen. Der Failsafe RTH wird aktiviert, wenn: 1.
- Seite 20 FUNKTIONEN FUNKTIONEN 3.1 Flugfunktionen >> 3.2 Stabilisierungsfunktionen >> Return to Home (RTH) Höhenhaltung Low Voltage RTH : Um unnötige Risiken aufgrund unzureichender Batterieleistung zu vermeiden, wird die Low-Voltage-RTH Funktion automatisch ausgelöst, wenn der Batteriestand der Drohne niedrig ist. Abhängig von der verbleibenden Leistung gibt es zwei mögliche Szenarien: Die Erste Stufe der Low Voltage RTH: Die Drohne wird automatisch zum Home Point zurückkehren.
- Seite 21 FUNKTIONEN FUNKTIONEN 3.2 Stabilisierungsfunktionen >> Optische Flusspositionierung haltefunktion um. Bitte seien Sie äußerst vorsichtig, wenn Sie die Drohne unter diesen Umständen bedienen: Optische Fluss-Linse D a s O p t i c a l - F l o w - P o s i t i o n - Das optische Fluss-Positionierungssystem ierungssystem besteht aus einem w i r d t y p i s c h e r w e i s e i n I n n e n r ä...
-
Seite 22: App-Funktionen
FUNKTIONEN FUNKTIONEN 3.3 APP-Funktionen >> Schnittstelle Hauptmenü Antippen, um zum Hauptmenü zurückzukehren. Statusleiste: Zeigt den aktuellen Status der Drohne an. GPS-Signal Zeigt die aktuelle GPS-Signalstärke an. GPS Mode Batteriestand der Drohne Echtzeitanzeige des aktuellen Batteriestandes der Drohne. Flugeinstellung Antippen, um die Einstellungsoberfläche zu betreten. Ändern Sie Einstellungen für Flughöhe/-entfernung usw. - Seite 23 FUNKTIONEN FUNKTIONEN 3.3 APP-Funktionen >> Schnittstelle Flugdistanz Horizontale Entfernung zum Home Point. Koppeln Sie zuerst das Mobiltelefon mit einem Paar VR-Brillen (nicht im Lieferumfang enthalten). Verwenden Sie dann diese Funktion, um in Echtzeit ein Flughöhe Vertikale Entfernung zum Home Point. 3D-Live-Feed zu betrachten.
-
Seite 24: Statuslampen Der Drohne: Bedeutungen
FUNKTIONEN FUNKTIONEN 3.3 APP-Funktionen >> 3.4 Statuslampen der Drohne: Bedeutungen >> Anfängermodus Status der Lampen Bedeutungen Es wird empfohlen, dass Anfängerpiloten sich zunächst im Anfängermodus mit der Drohne vertraut machen. Im Anfängermodus, der der Standardbetriebsmodus ist, Erfolglose Kopplung nach dem gelten folgende Einstellungen: [Rot] Langsames Blinken Einschalten der Drohne. -
Seite 25: Anhang
ANHANG ANHANG 4.1 Technische Daten >> 4.1 Technische Daten >> DROHNE： TRANSMITTER： Modell: HS460 Gewicht: 214g/7,5oz Max. Flugdistanz: 1640 ft/500 m Betriebsfrequenz: 2408-2472MHz (im Freien und ohne Hindernisse) Max. Flugzeit: 26 Minuten Max. Flughöhe: 328 ft/100m (in einer windstillen Umgebung) Batterie-Typ: 3.7V 380mAh Lithium-ion Polymer Batterie... - Seite 26 ANHANG ANHANG 4.2 Kontaktieren Sie uns >> 4.3 Fehlerbehebung >> Probleme Mögliche Ursachen Vorgeschlagene Lösungen Zögern Sie nicht, uns für weitere Unterstützung zu kontaktieren. (1) In Bereich mit gutem GPS-Empfang fliegen. Schwacher GPS-Empfang. (2) Für Innenräume: RTH-Taste kurz drücken, um den GPS-Modus zu verlassen.
-
Seite 27: Informationen Zur Einhaltung
Andernfalls darf die Drohne nicht als C0-Fluggerät verwendet werden: 3) Konformitätserklärung Wir, Xiamen Huoshiquan Import & Export CO.LTD, erklären hiermit, dass der UAS HS460 der Klasse 1. FÜGEN Sie dem Fluggerät keine zusätzlichen Lasten hinzu, außer den in der Liste der C0 entspricht und in Übereinstimmung mit der RED-Richtlinie 2014/53/EU, der RoHS-Richtlinie... - Seite 28 4.4 Informationen zur Einhaltung >> Liste der Sicherheitsvorkehrungen Im Folgenden finden Sie eine Liste der mechanischen und betrieblichen Sicherheitsvorkehrun- gen für HS460. 1. Die Not-Aus-Funktion kann im Notfall verwendet werden, um die Motoren zu stoppen. Weitere Einzelheiten finden Sie im Abschnitt Not-Aus.
