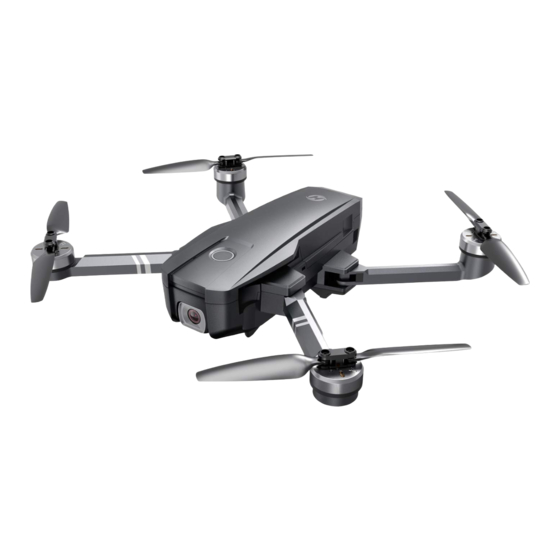

Inhaltszusammenfassung für Holy Stone HS720
- Seite 1 Deutsch 44-83...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.0 Haftungsausschluss&Warnung ........... 2.0 Sicherheitsrichtlinien ..............3.0 Wartung ..................4.0 Packungsinhalt ................5.0 Details der Drohne ................ 6.0 Details der Fernbedienung 6.1 Funktionen der Fernbedienung ..........6.2 LCD Bildschirm Funktionen ........... 6.3 Warnung vor schwacher Batterie .......... 6.4 Modusschalter ................ 7.0 Installation 7.1 Akku der Drohne .............. - Seite 3 10.0 Details der Funktionen 10.1 Kamerawinkel erstellen ............. 10.2 Return to Home ..............10.3 Imagepositionierung System ..........11.0 APP Bedienungsanleitung 11.1 Bedienungsschnittstelle ............. 11.2 Follow Me ................11.3 Umfliegen ................11.4 Headless Modus ..............11.5 Flugpfade ................11.6 Foto/ Video ................. 12.0 Status der Anzeiger ..............
-
Seite 4: Haftungsausschluss&Warnung
Personenschäden, Rechtsstreitigkeiten und alle anderen nachteiligen Ereignisse, die durch die Verletzung der Sicherheitsan- weisungen, oder aufgrund eines anderen Faktors verursacht werden, sind NICHT in der Verantwortung von Holy Stone. 2.0 SICHERHEITSRECHTLINIEN 2.1 Wichtiger Hinweis: ① Dieses Produkt ist ein hochpräziser Quadrokopter, der eine Vielzahl von Kontroll- und Stabilitätsmechanismen vereint. - Seite 5 ④ Im Falle von Schwierigkeiten mit der Funktion des Produktes, Wartung oder Garantiefällen, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben oder nehmen Sie Kontakt mit der Holy Stone Kundenbetreuung auf. 2.2 Sicherer Flug: Draussen, freies Auf Sicht fliegen,...
-
Seite 6: Verwendung Der Batterie
2.3 Betriebsbedingungen： ① Bitte benutzen Sie dieses Gerät nicht, um fahrenden Fahrzeugen zu folgen. ② Schalten Sie den Motor während des Fluges nur im absoluten Notfall aus. ③ Bitte fliegen Sie die Drohne so schnell wie möglich zurück, wenn der Akku fast leer ist. - Seite 7 ⑦ Wir empfehlen Ihnen, dass Sie nur die beigefügten Ladegeräte verwen- den. ⑧ Ver binden Sie die Akkus nicht direkt mit den Wandauslässen oder Zigarettenanzünder. ⑨ Auf alle Fälle montieren und demontieren Sie die Akkus nicht. ⑩ Wenn der Akku Verformungen, Risse oder Verfärbungen aufweist, Hitze erzeugt oder einen ungewöhnlichen Geruch abgibt,entnehmen Sie den Akku aus dem Modell,benutzen Sie den Akku nicht.
-
Seite 8: Wartung
3.0 WARTUNG ① Reinigen Sie das Modell nach jeder Nutzung mit einem weichen, sauber- en Tuch. ② Vermeiden Sie länger anhaltende, direkte Sonneneinstrahlung. ③ Halten Sie Feuchtigkeit von dem Modell fern und befeuchten Sie es nicht. ④ Überprüfen Sie in regelmäßigen Abständen alle Stecker und Steckverbindungen. -
Seite 9: Packungsinhalt
4.0 PACKUNGSINHALT ×1 ×1 ×1 Drohne Fernbedienung Akku der Drohne ×4 ×1 ×1 Propeller Ladegerät USB Ladekabel Instructions For Use Gebrauchsanweisung V 1.0 HS720-4K usa@holystone.com (USA) eu@holystone.com (EU) ×1 ×1 ca@holystone.com (CA) jp@holystone.com (JP) +1(855) 888-6699 www.holystone.com Schraubendreher Gebrauchsanleitung -49-... -
Seite 10: Details Der Drohne
5.0 DETAILS DER DROHNE Propeller A Propeller B Propeller B Schalter Kurz drücken:einschalten Propeller A Lang drücken:ausschalten HD Kamera Lichte Visuell lokalisierte Linse Akku Anzeiger des Akkus -50-... -
Seite 11: Funktionen Der Fernbedienung
6.0 FERNBEDIENUNG 6.1 Funktionen der Fernbedienung Antenna Handyhalter One Key Abheben/ Return to Home Landung Rechter Hebel Linker Hebel Schalter Verriegeln/Entriegeln Klappbarer Griff - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Kamerawinkeleinstellung Lang drücken: Kurz drücken: Foto... - Seite 12 • GPS Modus Schalter Wenn Sie die Fernbedienung anschalten, der voreingestellt Modus ist der GPS Modus. Können Sie den Modus durch Verschieben des Schalters abschalten, prüfen das Symbol „ “ oder „ “ auf dem LCD Bildschirm. • Return to Home (RTH) Drücken Sie die Taste, man kann ein “beep”...
-
Seite 13: Lcd Bildschirm Funktionen
6.2 LCD Bildschirm Funktionen Return to Home (RTH) Symbol Signalstärke Akku der Drohne Batterie der Fernbedienung Foto/ Video Die Entfernung von Hoch/ Niedrig Home-Point Geschwindigkeiten Modus Die Anzahl der Satelliten Höhe gegen Gashebel Modus GPS Modus der Fernbedienung Home-Point - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6.3 Warnung vor schwacher Batterie Bild. -
Seite 14: Modusschalter
6.4 Modusschalter 6.4.1 MODUS 2 (MODUS 2 ist der Standardmodus) Linker Hebel Rechter Hebel nach oben Steigen nach oben Vorwärts nach unten Sinken nach unten Rückwärts nahc nach nach nach Drehung Drehung Links Rechts Rechts Links rechts links rechts rechts - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6.4.2 MODUS 1 ①... -
Seite 15: Installation
7.0 INSTALLATION 7.1 Akku der Drohne Legen Sie den Akku in das Batteriefach,es ist an der Rückseite der Drohne. Wenn Sie ein Klicken hören,ist der Akku richtig installiert worden. Achtung: Soll man den Akku richtig installieren,um die Flugsicherheit zu garantieren, sonst wird die Drohne beim Flug abstürzen. -
Seite 16: Installation Der Tf Karte
7.2 Installation der TF Karte VORDERSEITE Legen Sie die Drohne wie in der obigen Abbildung gezeigt mit der Unterseite nach oben und stecken Sie die TF-Karte (NICHT im Lieferumfang enthalten) in den TF-Kartensteckplatz auf der linken Seite des Rumpfs. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7.3 Batterie der Fernbedienung ②... -
Seite 17: Propellern
7.4 Propellern Installation Kopf Korrigieren Sie die einzelnen Propeller --- Das Symbol A / B befindet sich auf der Rückseite des Propellers --- auf der entsprechenden Motorwelle, und sichern Sie sie mit Schrauben, indem Sie sie im Uhrzeigersinn drehen. Tipp: Bitte installieren Sie die richtige Propeller, sonst wird die Drohne nicht abheben. -
Seite 18: Handyhalter
7.5 Handyhalter 1. Ziehen Sie den Handyhalter heraus. (Bild. 3). Bild. 3 2. Kippen Sie den Halter um 30 Grad in Ihre Richtung und Sie hören ein Klickgeräusch (Bild. 4). Bild. 4 3. Drehen und fixieren Sie die Unter- lagsplatte (Bild. 5). Bild. -
Seite 19: Aufladen
8.0 AUFLADEN USB Adapter (5V/0.5-2.0A) Ladeanzeiger ① Power Bank Kontrollleuchte Ladeanzeiger ② ① Verbinden Sie den Akku, das Ladegerät und USB Ladekabel. ② Verbinden Sie das USB-Ladekabel mit einer Power Bank oder einem USB-Adapter (5 V / 2,0 A) zum Laden. ③... -
Seite 20: Bedienungshandbuch
9.0 BEDIENUNGSHANDBUCH 9.1 APP Herunterladen Android APP on Google play Scannen Sie den entsprechenden QR-Code mit Ihrem Smartphone und downloaden Sie die App „ Ophelia GO ” kostenfrei. Betriebssystem : iOS 8.0 oder höher/ Android 4.3 oder höher 9.2 Verbindung zu Wi-Fi HolyStoneFPV-****** Verbinden Sie Ihr Smartphone mit dem Wi-Fi Signal der Drohne und überprüfen Sie den Status der Drohne in der „Ophelia GO”... -
Seite 21: Verbinden
Alle gezeigten Vorgänge werden mit MODE 2 demonstriert. 9.3 Verbinden ① Halten Sie die Taste „ “ gedrückt und schieben Sie den Ein/Aus-Schalter nach rechts, um die Fernbedienung einzuschalten. Dann werden Sie zwei Pieptöne hören und die Anzeigeleuchte „ “ blinkt weiter. KOPF ②... -
Seite 22: Initialisierungserkennung
9.4 Initialisierungserkennung KOPF Stellen Sie die Drohne auf die ebene Fläche und sie wird in die Initialisierung- serkennung gelangen. Die rote, grüne und gelbe LED der Drohne blinken abwechselnd für ca. Sekunden, um die Ersterkennung abzuschließen. Wenn die Initialisierungserkennung abgeschlossen ist, können Sie „Di Di“ aus der Fernbedienung hören und die gelben Lichter vorne und hinten flackern. -
Seite 23: Entfalte Die Drohne
（ ） Schritte 2: Halten Sie die Drohne senkrecht und drehen Sie die Drohne in 3 Kreisen. Wenn der Vorgang abgeschlossen ist, leuchten die vorderen roten und hinteren gelben Lichter durchgehend und das Symbol „ “ auf dem LCD wechselt von langsamem Blinken zu Verschwinden. Achtung: ·... -
Seite 24: Unlock/Entsperren
9.7 Unlock/Entsperren 9.7.1 Motoren Entsperren Bitte entriegeln Sie den Motor vor dem Start. Drücken Sie kurz die rote Taste „ “ . Die Motoren drehen sich und die Drohne ist entriegelt. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9.7.2 Motor verriegeln Bild. -
Seite 25: One Key Abheben/Landung
9.8 One Key Abheben/Landung ① ② Landung Abheben ① Nach dem Entsperren drücken Sie die „ “ Taste kurz, wir die Drohne automatisch abheben und in einer Flughöhe von 1.5 Metern sein. ② Beim Fliegen, drücken Sie die „ “ Taste,wir die Drohne automatisch landen. -
Seite 26: Return To Home
10.2 Return to Home (RTH) Die RTH Funktion bringt die Drohne zum Home Punkt zurückfliegen. Der Home Punkt ist,wo die Drohne zuerst abgehebt hat,oder beim erstem Flug, wo die Drohne 7 GPS Sterne oder mehr Sterne erhalten hat. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10.2.1 Smart RTH Wenn das GPS-Signal verfügbar ist (7 oder mehr Satellitenempfang) und der Home Punkt zuvor aufgezeichnet wurde, drücken Sie die Taste „... - Seite 27 10.2.3 Batteriebedingter RTH ①Wenn die hintere Leuchte langsam blinken, das Symbol „ “ wird auf dem Bildschirm der Fernbedienung gezeigt, die erste niedrige Spannung RTH wird ausgelöst. Die Drohne kehrt unter den folgenden beiden Bedingungen automatisch zurück: (Zu diesem Zeitpunkt kann die Drohne nur in einem sicheren Bereich fliegen, der nicht höher als 30m und nicht weiter als 100m ist.) H＞...
-
Seite 28: Drohne Die Aktuelle Höhe Und Kehrt Über Den Ausgangspunkt
② Wenn die hintere Leuchte langsam blinken,und das „ “ Symbol wird auf dem Bildschirm der Fernbedienung gezeigt, und kann man “Di..., Di...” von der Fernbedienung hören. In diesem Moment wird der zweite Batteriebedingte RTH ausgelöst. H＞ 15 Meter a. Wenn die Flughöhe höher als oder gleich 15 Meter ist, behält die H＝... -
Seite 29: Imagepositionierung System
10.3 Imagepositionierung System ① Das Bildpositionierungssystem besteht aus einem Kameramodul ①, das die Positionsinformationen der Drohne durch visuelle Bilder erfasst, um eine genaue Positionierung und einen sicheren Flug der Drohne zu gewährleisten. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Das Image Positionin System wird normalerweise in Innenräumen verwen- det, wenn das GPS schwach oder nicht verfügbar ist. - Seite 30 Automatisch in den Gestenmodus. Seien Sie vorsichtig, um die Drohne in der folgenden Situation zu betreiben: 1. Fliegen Sie schnell in einer Höhe unter 0,5 m. 2. Fliegen Sie über monochrome Oberflächen (wie reines Schwarz, reines Rot, reines Rot und reines Grün). 3.
-
Seite 31: Bedienungsschnittstelle
11.0 APP OPERATION INSTRUCTION 11.1 Bedienungsschnittstelle Einstellungen Homepage Gallery GPS Signal RTH Schalter Foto Akkustand Video der Drohne One Key Abheben Akkustand Kamera- einstellungen der Fernbedienung One Key Signalstärke Landung Flugpfade der Fernbedienung Unlock Signalstärke Löschen Einreichen Verstecken Follow-me On/ Off Speed (m/s) 3D VR... -
Seite 32: Follow Me
11.2 Follow Me Wenn die Follow-Me-Funktion aktiviert ist, folgt die Drohne dem GPS in Ihrem Smartphone, um Ihnen zu folgen, wohin Sie gehen. 1. Stellen Sie sicher, dass sich die Flugreichweite der Drohne innerhalb von 5 bis 30 Metern befindet. 2. -
Seite 33: Umfliegen
11.3 Umfliegen 1. Klicken Sie zuerst auf das Symbol „ “, wählen Sie dann das Symbol „ “ aus und folgen Sie der Eingabeaufforderung, um die Umfliegen-Funk- tion aufzurufen. 2. Die Drohne zeichnet die Flugposition auf, sobald Sie diese Funktion als Surround-Punkt eingeben. -
Seite 34: Headless Modus
11.4 Headless Mode Klicken Sie zuerst auf das Symbol “ ”, wählen Sie dann das Symbol ① “ ” und folgen Sie der Eingabeaufforderung, um den Headless-Modus aufzurufen. Verlassen Sie den Headless-Modus, indem Sie erneut auf das Symbol ② „ “... -
Seite 35: Flugpfade
11.5 Flugpfade Wir emfehlen Sie, bei Flugpfade die Landkarte zu vergrößern dann eine Route zu malen. 1. Bitte klicken Sie zuerst auf die Karte, dann auf das Symbol " " und folgen Sie der Eingabeaufforderung, um die TapFly-Funktion aufzurufen. MODUS 1: Klicken Sie auf „ ”... -
Seite 36: Foto/ Video
11.6 Foto/ Video 1. Klicken Sie auf das Symbol „ “, um ein Foto aufzunehmen: Klicken Sie einmal, um ein Foto aufzunehmen. 2. Klicken Sie auf das Symbol „ “, um ein Video aufzunehmen: klicken Sie einmal, um die Videoaufnahme zu starten, und klicken Sie erneut, um die Aufnahme zu beenden. -
Seite 37: Status Der Anzeiger
12.0 STATUS DER ANZEIGER Anzeiger Status Bedeutung Indicator Status Alle Anzeiger der Drohne abwechselnd Die Drohne hat nicht mit der blinken geld Fernbedienung verbunden Alle Anzeiger der Drohne abwechselnd Die Drohne ist im Initialisierungs-Status. blinken geld,grün,rot Die vordere Anzeiger bleiben rot Kein GPS Signal oder schwaches GPS Die hintere bleiben geld. -
Seite 38: Spezifikationen
13.0 SPEZIFIKATIONEN DROHNE Modell: HS720 Gewicht: 460g / 16.2oz Die maximale FlugzeitFlugzeit: 26 Min. Betriebstemperaturbereich: 32° bis 104°F (0° bis 40°C) Dimensionen: 173 x 104 x 56 mm (Gefaltet) 336 x 370 x 56 mm (Entfaltet) DROHNENAKKU Kapazität: 2800 mAh Spannung: 7.4 V... - Seite 39 KAMERA Betriebsfrequenz: 5 GHz Video/Foto Auflösung: 4K 3840×2160p (in TF-Karte gespeichert) HD1920×1080p (auf dem Handy gespeichert) Linsenwinkel: FOV 120° Bildübertragungsentfernung: 300 - 500 Meter (outdoor und ungehindert) Max Video Bitrate: 20 fps Foto: JPEG Video: AVI / MP4 MAX unterstützte TF Karte: 32 GB (Nicht enthalten) Regelbaren Bereich: Pitch: -90°...
-
Seite 40: Problemlösungen
14.0 PROBLEMLÖSUNGEN Problem Lösung Drohne Gyroskop Wenn die Drohne eingeschaltet ist, Kalibration Status. Stellen Sie die blinkt die Anzeigeleuchte weiterhin Drohne auf eine flache, ebene schnell. Fläche . Stellen Sie die Drohne auf eine Die Drohne driftet,kann die Höhe flache, ebene Fläche,und die Gyro nicht halten. -
Seite 41: Allgemeine Informationen
16.0 ALLGEMEINE INFORMATION 16.1 Batterie Hinweise: • Bitte beachten Sie alle Instruktionen in dem Handbuch , um irreparable Schäden der Batterie, Feuer, Rauch oder eine Explosion zu vermeiden. • Vor dem Aufladen oder der Verwendung überprüfen Sie den Zustand der Batterie. -
Seite 42: Produktentsorgung
Sie die nachhaltige Wiederverwendung der Materialressourcen. Wir bitten Sie, sich an Ihren Händler zu wenden oder sich bei Ihrer Gemeindever- waltung zu erkundigen, um zu erfahren, wo und wie das Holy Stone Produkt recycelt werden kann. 16.3 Andere Informationen... - Seite 43 Produkt den technischen Normen der Richtlinie 2014/53/EU, und der Richtlinie über allgemeine Produktsicherheit 2009/48/EC, Richtlinie RoHS 2011/65/EU entspricht: Produkt Name: REMOTE CONTROL MODEL/RADIO CONTROLLED Modell/Marke Name: HS720/HOLYSTONE Die konformitätserklärung ist unter folgender Adresse abrufbar: http://www.holystone.com/Download/CE/HS720_EU_DOC.pdf Dieses Gerät darf in den EU-Mitgliedstaaten betrieben werden.
