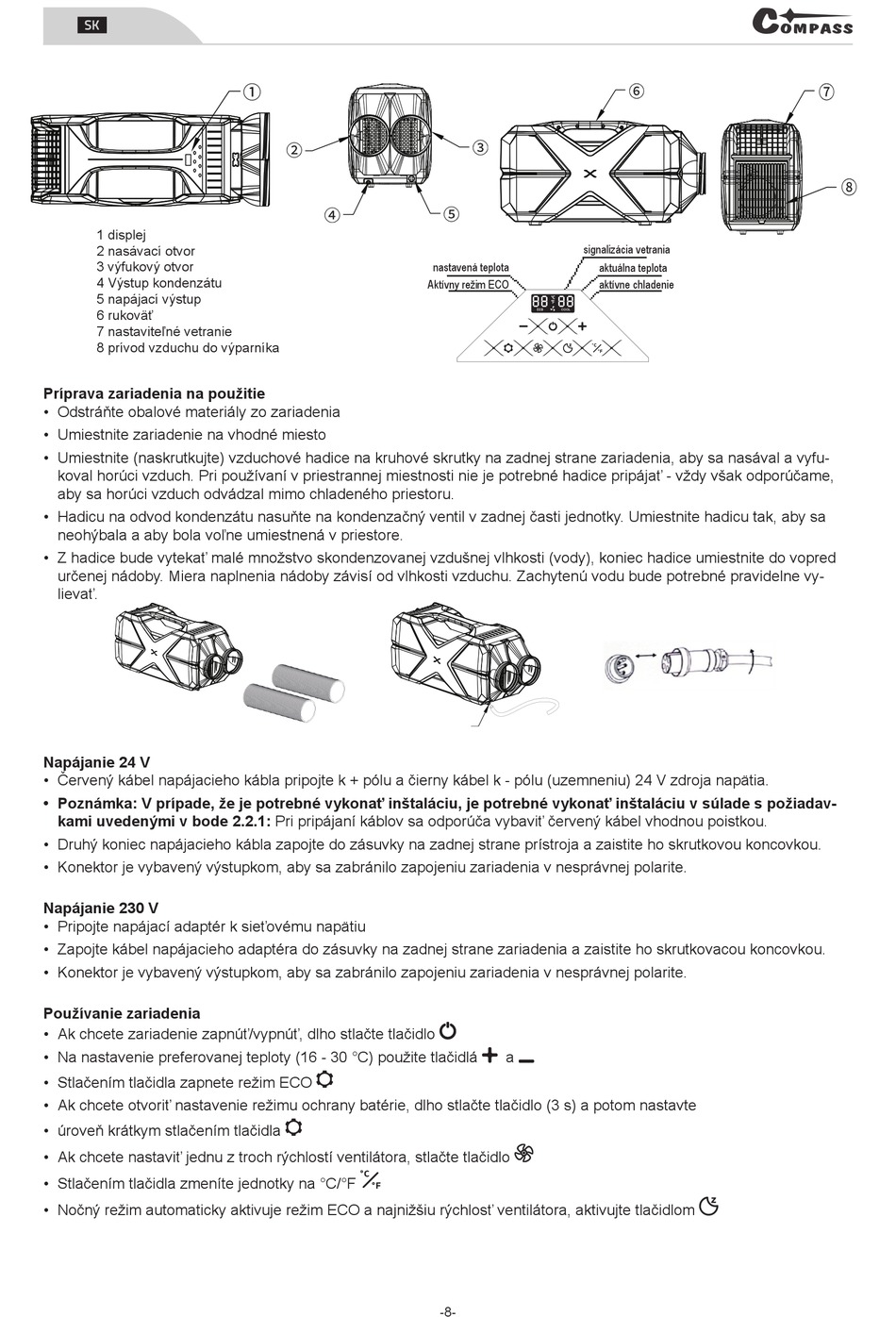

Compass 07 075 Anweisungen Für Den Gebrauch Seite 8

s
1 displej
2 nasávací otvor
3 výfukový otvor
4 Výstup kondenzátu
5 napájací výstup
6 rukoväť
7 nastaviteľné vetranie
8 prívod vzduchu do výparníka
Príprava zariadenia na použitie
• Odstráňte obalové materiály zo zariadenia
• Umiestnite zariadenie na vhodné miesto
• Umiestnite (naskrutkujte) vzduchové hadice na kruhové skrutky na zadnej strane zariadenia, aby sa nasával a vyfu-
koval horúci vzduch. Pri používaní v priestrannej miestnosti nie je potrebné hadice pripájať - vždy však odporúčame,
aby sa horúci vzduch odvádzal mimo chladeného priestoru.
• Hadicu na odvod kondenzátu nasuňte na kondenzačný ventil v zadnej časti jednotky. Umiestnite hadicu tak, aby sa
neohýbala a aby bola voľne umiestnená v priestore.
• Z hadice bude vytekať malé množstvo skondenzovanej vzdušnej vlhkosti (vody), koniec hadice umiestnite do vopred
určenej nádoby. Miera naplnenia nádoby závisí od vlhkosti vzduchu. Zachytenú vodu bude potrebné pravidelne vy-
lievať.
Napájanie 24 V
• Červený kábel napájacieho kábla pripojte k + pólu a čierny kábel k - pólu (uzemneniu) 24 V zdroja napätia.
• Poznámka: V prípade, že je potrebné vykonať inštaláciu, je potrebné vykonať inštaláciu v súlade s požiadav-
kami uvedenými v bode 2.2.1: Pri pripájaní káblov sa odporúča vybaviť červený kábel vhodnou poistkou.
• Druhý koniec napájacieho kábla zapojte do zásuvky na zadnej strane prístroja a zaistite ho skrutkovou koncovkou.
• Konektor je vybavený výstupkom, aby sa zabránilo zapojeniu zariadenia v nesprávnej polarite.
Napájanie 230 V
• Pripojte napájací adaptér k sieťovému napätiu
• Zapojte kábel napájacieho adaptéra do zásuvky na zadnej strane zariadenia a zaistite ho skrutkovacou koncovkou.
• Konektor je vybavený výstupkom, aby sa zabránilo zapojeniu zariadenia v nesprávnej polarite.
Používanie zariadenia
• Ak chcete zariadenie zapnúť/vypnúť, dlho stlačte tlačidlo
• Na nastavenie preferovanej teploty (16 - 30 °C) použite tlačidlá
• Stlačením tlačidla zapnete režim ECO
• Ak chcete otvoriť nastavenie režimu ochrany batérie, dlho stlačte tlačidlo (3 s) a potom nastavte
• úroveň krátkym stlačením tlačidla
• Ak chcete nastaviť jednu z troch rýchlostí ventilátora, stlačte tlačidlo
• Stlačením tlačidla zmeníte jednotky na °C/°F
• Nočný režim automaticky aktivuje režim ECO a najnižšiu rýchlosť ventilátora, aktivujte tlačidlom
signalizácia vetrania
nastavená teplota
Aktívny režim ECO
a
-8-
aktuálna teplota
aktívne chladenie
