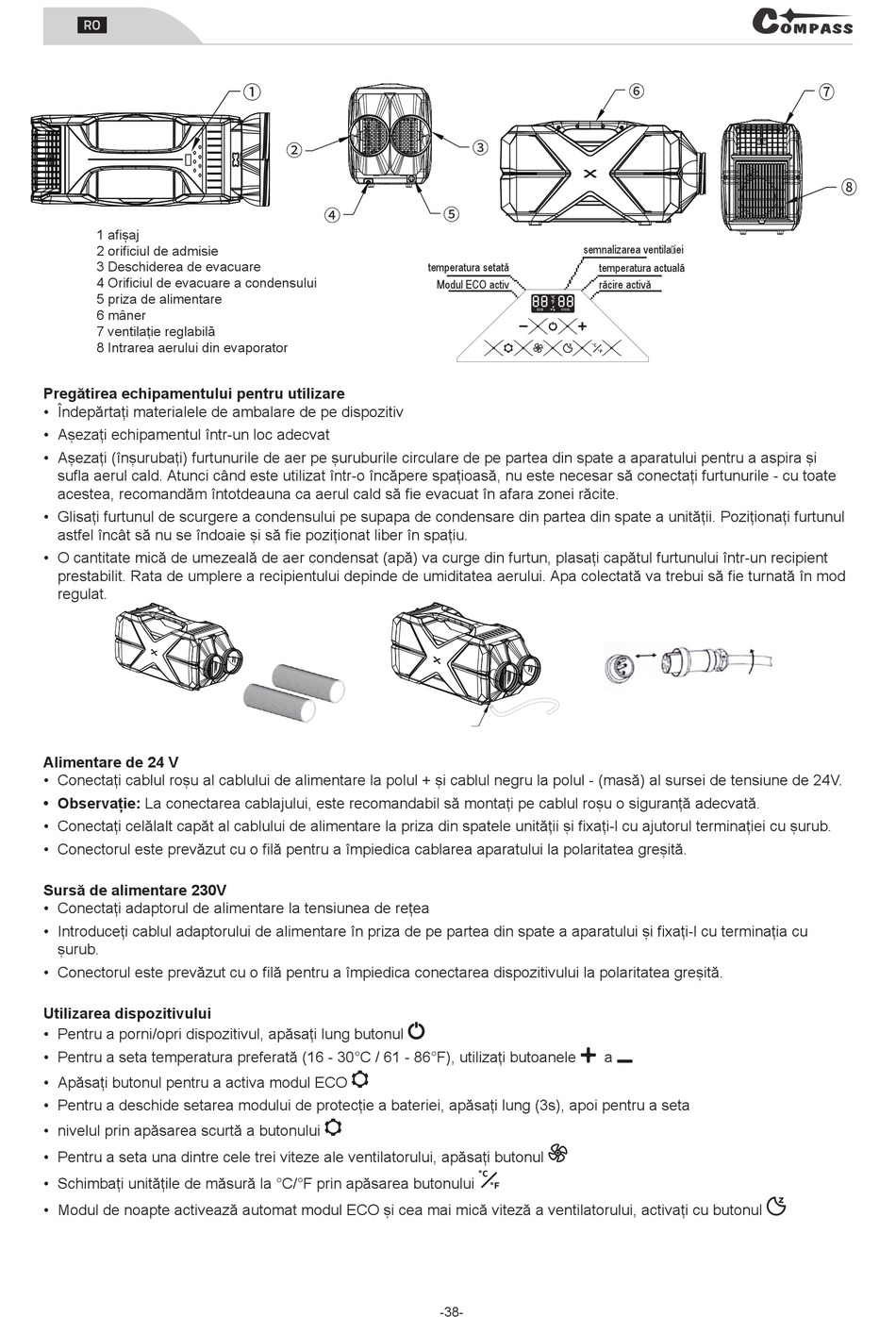

Utilizarea Dispozitivului - Compass 07 075 Anweisungen Für Den Gebrauch

r
1 afișaj
2 orificiul de admisie
3 Deschiderea de evacuare
4 Orificiul de evacuare a condensului
5 priza de alimentare
6 mâner
7 ventilație reglabilă
8 Intrarea aerului din evaporator
Pregătirea echipamentului pentru utilizare
• Îndepărtați materialele de ambalare de pe dispozitiv
• Așezați echipamentul într-un loc adecvat
• Așezați (înșurubați) furtunurile de aer pe șuruburile circulare de pe partea din spate a aparatului pentru a aspira și
sufla aerul cald. Atunci când este utilizat într-o încăpere spațioasă, nu este necesar să conectați furtunurile - cu toate
acestea, recomandăm întotdeauna ca aerul cald să fie evacuat în afara zonei răcite.
• Glisați furtunul de scurgere a condensului pe supapa de condensare din partea din spate a unității. Poziționați furtunul
astfel încât să nu se îndoaie și să fie poziționat liber în spațiu.
• O cantitate mică de umezeală de aer condensat (apă) va curge din furtun, plasați capătul furtunului într-un recipient
prestabilit. Rata de umplere a recipientului depinde de umiditatea aerului. Apa colectată va trebui să fie turnată în mod
regulat.
Alimentare de 24 V
• Conectați cablul roșu al cablului de alimentare la polul + și cablul negru la polul - (masă) al sursei de tensiune de 24V.
• Observație: La conectarea cablajului, este recomandabil să montați pe cablul roșu o siguranță adecvată.
• Conectați celălalt capăt al cablului de alimentare la priza din spatele unității și fixați-l cu ajutorul terminației cu șurub.
• Conectorul este prevăzut cu o filă pentru a împiedica cablarea aparatului la polaritatea greșită.
Sursă de alimentare 230V
• Conectați adaptorul de alimentare la tensiunea de rețea
• Introduceți cablul adaptorului de alimentare în priza de pe partea din spate a aparatului și fixați-l cu terminația cu
șurub.
• Conectorul este prevăzut cu o filă pentru a împiedica conectarea dispozitivului la polaritatea greșită.

Utilizarea dispozitivului

• Pentru a porni/opri dispozitivul, apăsați lung butonul
• Pentru a seta temperatura preferată (16 - 30°C / 61 - 86°F), utilizați butoanele
• Apăsați butonul pentru a activa modul ECO
• Pentru a deschide setarea modului de protecție a bateriei, apăsați lung (3s), apoi pentru a seta
• nivelul prin apăsarea scurtă a butonului
• Pentru a seta una dintre cele trei viteze ale ventilatorului, apăsați butonul
• Schimbați unitățile de măsură la °C/°F prin apăsarea butonului
• Modul de noapte activează automat modul ECO și cea mai mică viteză a ventilatorului, activați cu butonul
semnalizarea ventila iei
temperatura setată
Modul ECO activ
-38-
temperatura actuală
răcire activă
