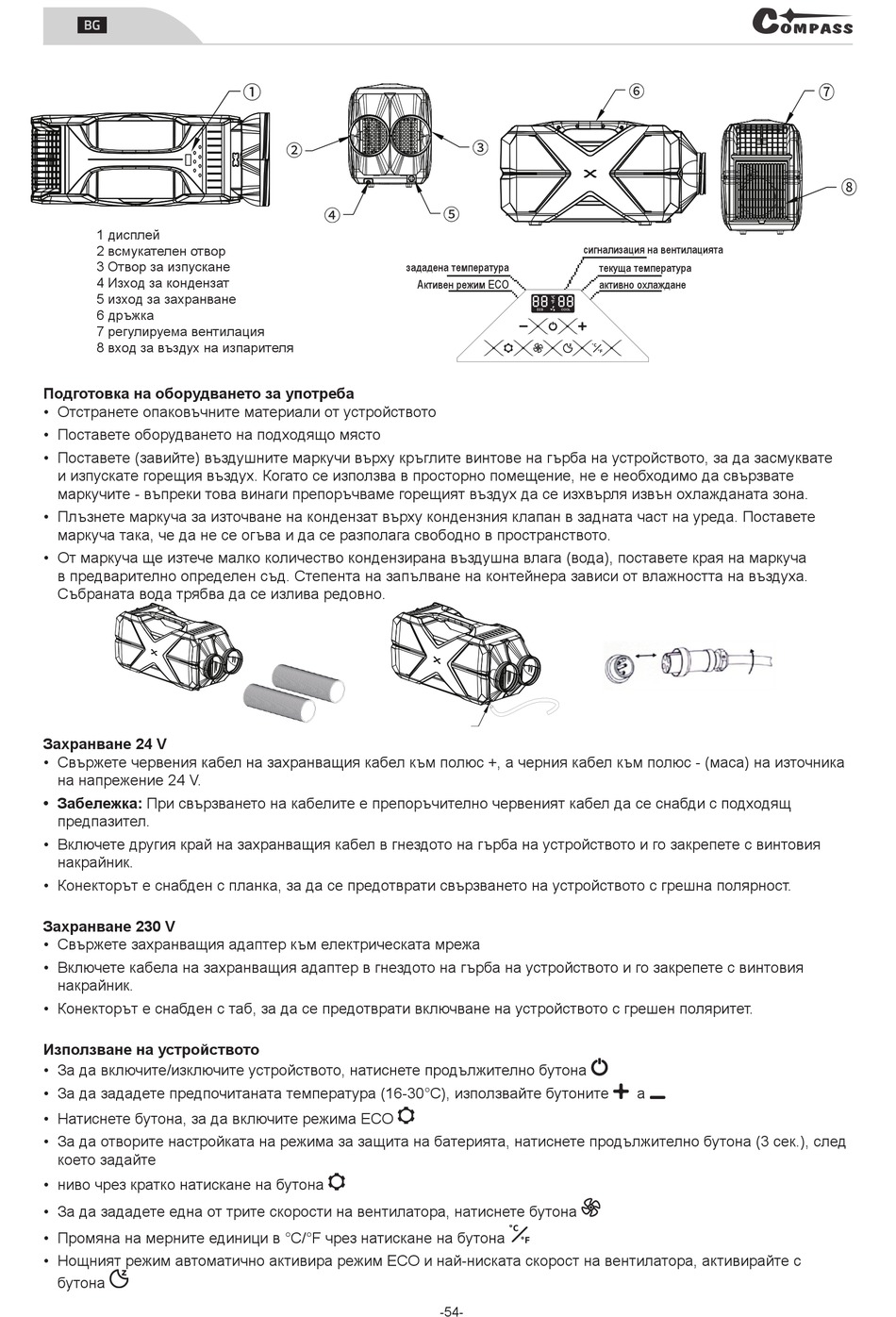

Compass 07 075 Anweisungen Für Den Gebrauch Seite 54

b
1 дисплей
2 всмукателен отвор
3 Отвор за изпускане
4 Изход за кондензат
5 изход за захранване
6 дръжка
7 регулируема вентилация
8 вход за въздух на изпарителя
Подготовка на оборудването за употреба
• Отстранете опаковъчните материали от устройството
• Поставете оборудването на подходящо място
• Поставете (завийте) въздушните маркучи върху кръглите винтове на гърба на устройството, за да засмуквате
и изпускате горещия въздух. Когато се използва в просторно помещение, не е необходимо да свързвате
маркучите - въпреки това винаги препоръчваме горещият въздух да се изхвърля извън охлажданата зона.
• Плъзнете маркуча за източване на кондензат върху кондензния клапан в задната част на уреда. Поставете
маркуча така, че да не се огъва и да се разполага свободно в пространството.
• От маркуча ще изтече малко количество кондензирана въздушна влага (вода), поставете края на маркуча
в предварително определен съд. Степента на запълване на контейнера зависи от влажността на въздуха.
Събраната вода трябва да се излива редовно.
Захранване 24 V
• Свържете червения кабел на захранващия кабел към полюс +, а черния кабел към полюс - (маса) на източника
на напрежение 24 V.
• Забележка: При свързването на кабелите е препоръчително червеният кабел да се снабди с подходящ
предпазител.
• Включете другия край на захранващия кабел в гнездото на гърба на устройството и го закрепете с винтовия
накрайник.
• Конекторът е снабден с планка, за да се предотврати свързването на устройството с грешна полярност.
Захранване 230 V
• Свържете захранващия адаптер към електрическата мрежа
• Включете кабела на захранващия адаптер в гнездото на гърба на устройството и го закрепете с винтовия
накрайник.
• Конекторът е снабден с таб, за да се предотврати включване на устройството с грешен поляритет.
Използване на устройството
• За да включите/изключите устройството, натиснете продължително бутона
• За да зададете предпочитаната температура (16-30°C), използвайте бутоните
• Натиснете бутона, за да включите режима ECO
• За да отворите настройката на режима за защита на батерията, натиснете продължително бутона (3 сек.), след
което задайте
• ниво чрез кратко натискане на бутона
• За да зададете една от трите скорости на вентилатора, натиснете бутона
• Промяна на мерните единици в °C/°F чрез натискане на бутона
• Нощният режим автоматично активира режим ECO и най-ниската скорост на вентилатора, активирайте с
бутона
зададена температура
Активен режим ECO
-54-
сигнализация на вентилацията
текуща температура
активно охлаждане
a
