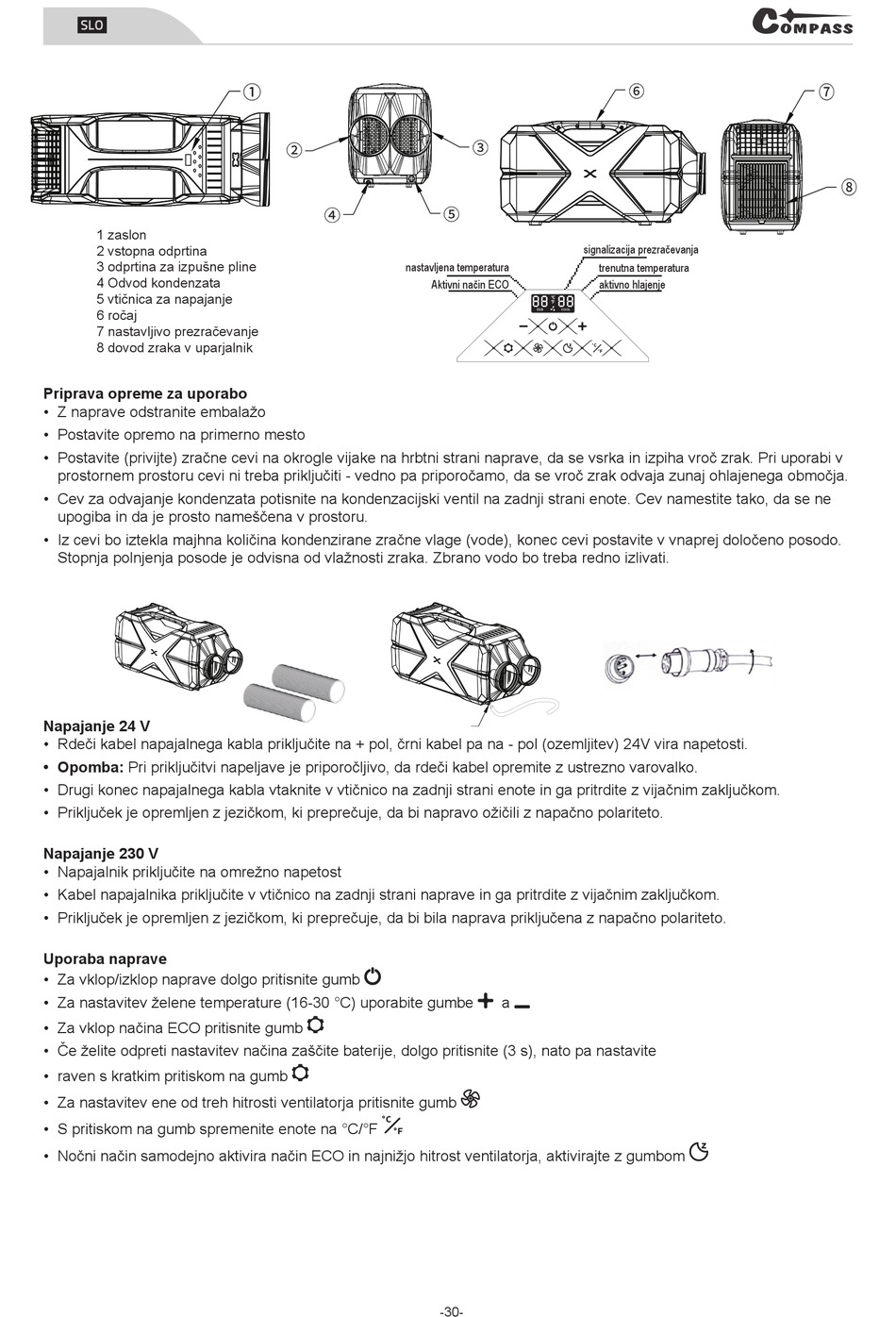

Compass 07 075 Anweisungen Für Den Gebrauch Seite 30

l
1 zaslon
2 vstopna odprtina
3 odprtina za izpušne pline
4 Odvod kondenzata
5 vtičnica za napajanje
6 ročaj
7 nastavljivo prezračevanje
8 dovod zraka v uparjalnik
Priprava opreme za uporabo
• Z naprave odstranite embalažo
• Postavite opremo na primerno mesto
• Postavite (privijte) zračne cevi na okrogle vijake na hrbtni strani naprave, da se vsrka in izpiha vroč zrak. Pri uporabi v
prostornem prostoru cevi ni treba priključiti - vedno pa priporočamo, da se vroč zrak odvaja zunaj ohlajenega območja.
• Cev za odvajanje kondenzata potisnite na kondenzacijski ventil na zadnji strani enote. Cev namestite tako, da se ne
upogiba in da je prosto nameščena v prostoru.
• Iz cevi bo iztekla majhna količina kondenzirane zračne vlage (vode), konec cevi postavite v vnaprej določeno posodo.
Stopnja polnjenja posode je odvisna od vlažnosti zraka. Zbrano vodo bo treba redno izlivati.
Napajanje 24 V
• Rdeči kabel napajalnega kabla priključite na + pol, črni kabel pa na - pol (ozemljitev) 24V vira napetosti.
• Opomba: Pri priključitvi napeljave je priporočljivo, da rdeči kabel opremite z ustrezno varovalko.
• Drugi konec napajalnega kabla vtaknite v vtičnico na zadnji strani enote in ga pritrdite z vijačnim zaključkom.
• Priključek je opremljen z jezičkom, ki preprečuje, da bi napravo ožičili z napačno polariteto.
Napajanje 230 V
• Napajalnik priključite na omrežno napetost
• Kabel napajalnika priključite v vtičnico na zadnji strani naprave in ga pritrdite z vijačnim zaključkom.
• Priključek je opremljen z jezičkom, ki preprečuje, da bi bila naprava priključena z napačno polariteto.
Uporaba naprave
• Za vklop/izklop naprave dolgo pritisnite gumb
• Za nastavitev želene temperature (16-30 °C) uporabite gumbe
• Za vklop načina ECO pritisnite gumb
• Če želite odpreti nastavitev načina zaščite baterije, dolgo pritisnite (3 s), nato pa nastavite
• raven s kratkim pritiskom na gumb
• Za nastavitev ene od treh hitrosti ventilatorja pritisnite gumb
• S pritiskom na gumb spremenite enote na °C/°F
• Nočni način samodejno aktivira način ECO in najnižjo hitrost ventilatorja, aktivirajte z gumbom
nastavljena temperatura
Aktivni način ECO
a
-30-
signalizacija prezračevanja
trenutna temperatura
aktivno hlajenje
