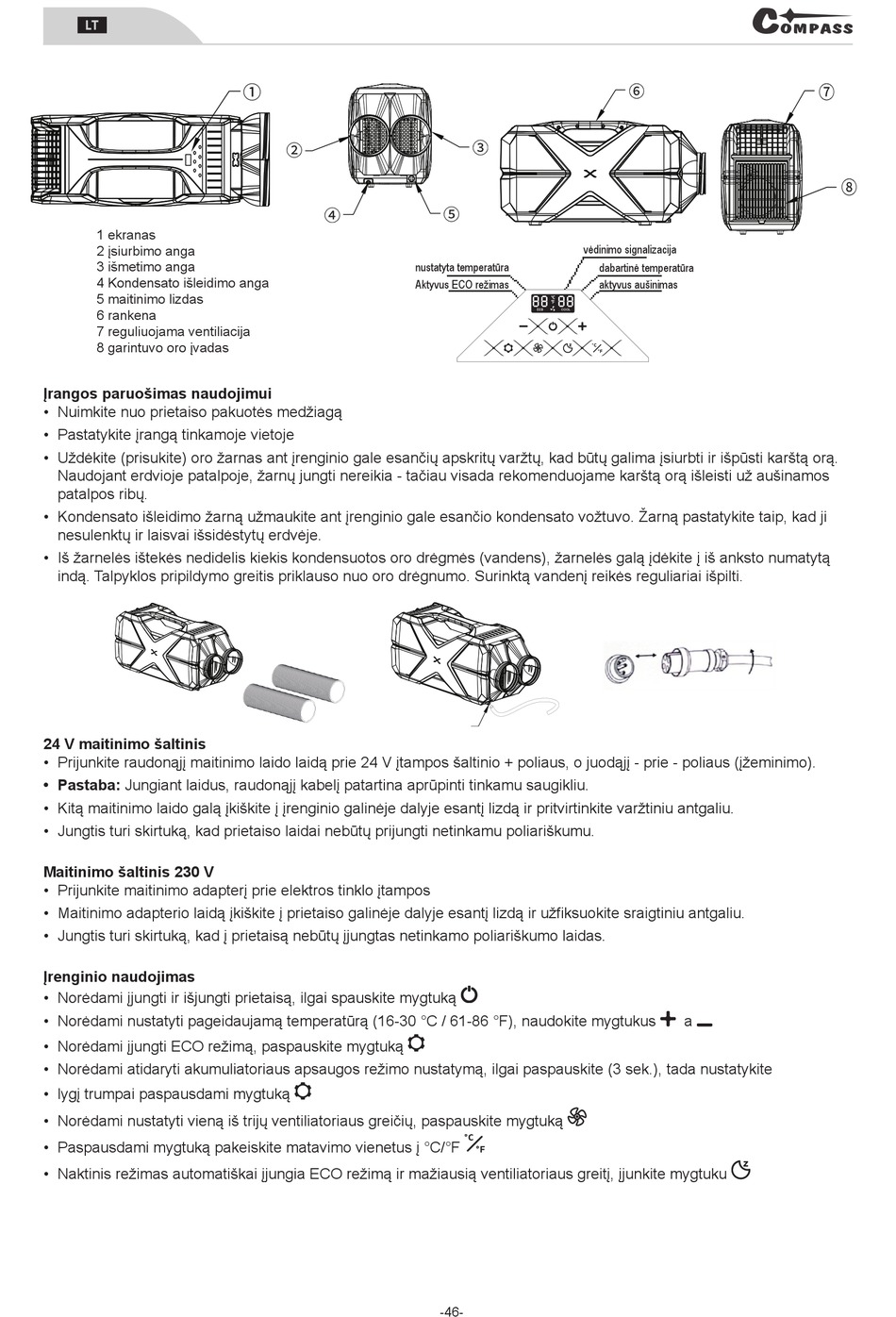

Compass 07 075 Anweisungen Für Den Gebrauch Seite 46

k
1 ekranas
2 įsiurbimo anga
3 išmetimo anga
4 Kondensato išleidimo anga
5 maitinimo lizdas
6 rankena
7 reguliuojama ventiliacija
8 garintuvo oro įvadas
Įrangos paruošimas naudojimui
• Nuimkite nuo prietaiso pakuotės medžiagą
• Pastatykite įrangą tinkamoje vietoje
• Uždėkite (prisukite) oro žarnas ant įrenginio gale esančių apskritų varžtų, kad būtų galima įsiurbti ir išpūsti karštą orą.
Naudojant erdvioje patalpoje, žarnų jungti nereikia - tačiau visada rekomenduojame karštą orą išleisti už aušinamos
patalpos ribų.
• Kondensato išleidimo žarną užmaukite ant įrenginio gale esančio kondensato vožtuvo. Žarną pastatykite taip, kad ji
nesulenktų ir laisvai išsidėstytų erdvėje.
• Iš žarnelės ištekės nedidelis kiekis kondensuotos oro drėgmės (vandens), žarnelės galą įdėkite į iš anksto numatytą
indą. Talpyklos pripildymo greitis priklauso nuo oro drėgnumo. Surinktą vandenį reikės reguliariai išpilti.
24 V maitinimo šaltinis
• Prijunkite raudonąjį maitinimo laido laidą prie 24 V įtampos šaltinio + poliaus, o juodąjį - prie - poliaus (įžeminimo).
• Pastaba: Jungiant laidus, raudonąjį kabelį patartina aprūpinti tinkamu saugikliu.
• Kitą maitinimo laido galą įkiškite į įrenginio galinėje dalyje esantį lizdą ir pritvirtinkite varžtiniu antgaliu.
• Jungtis turi skirtuką, kad prietaiso laidai nebūtų prijungti netinkamu poliariškumu.
Maitinimo šaltinis 230 V
• Prijunkite maitinimo adapterį prie elektros tinklo įtampos
• Maitinimo adapterio laidą įkiškite į prietaiso galinėje dalyje esantį lizdą ir užfiksuokite sraigtiniu antgaliu.
• Jungtis turi skirtuką, kad į prietaisą nebūtų įjungtas netinkamo poliariškumo laidas.
Įrenginio naudojimas
• Norėdami įjungti ir išjungti prietaisą, ilgai spauskite mygtuką
• Norėdami nustatyti pageidaujamą temperatūrą (16-30 °C / 61-86 °F), naudokite mygtukus
• Norėdami įjungti ECO režimą, paspauskite mygtuką
• Norėdami atidaryti akumuliatoriaus apsaugos režimo nustatymą, ilgai paspauskite (3 sek.), tada nustatykite
• lygį trumpai paspausdami mygtuką
• Norėdami nustatyti vieną iš trijų ventiliatoriaus greičių, paspauskite mygtuką
• Paspausdami mygtuką pakeiskite matavimo vienetus į °C/°F
• Naktinis režimas automatiškai įjungia ECO režimą ir mažiausią ventiliatoriaus greitį, įjunkite mygtuku
vėdinimo signalizacija
nustatyta temperatūra
Aktyvus ECO režimas
-46-
dabartinė temperatūra
aktyvus aušinimas
a
