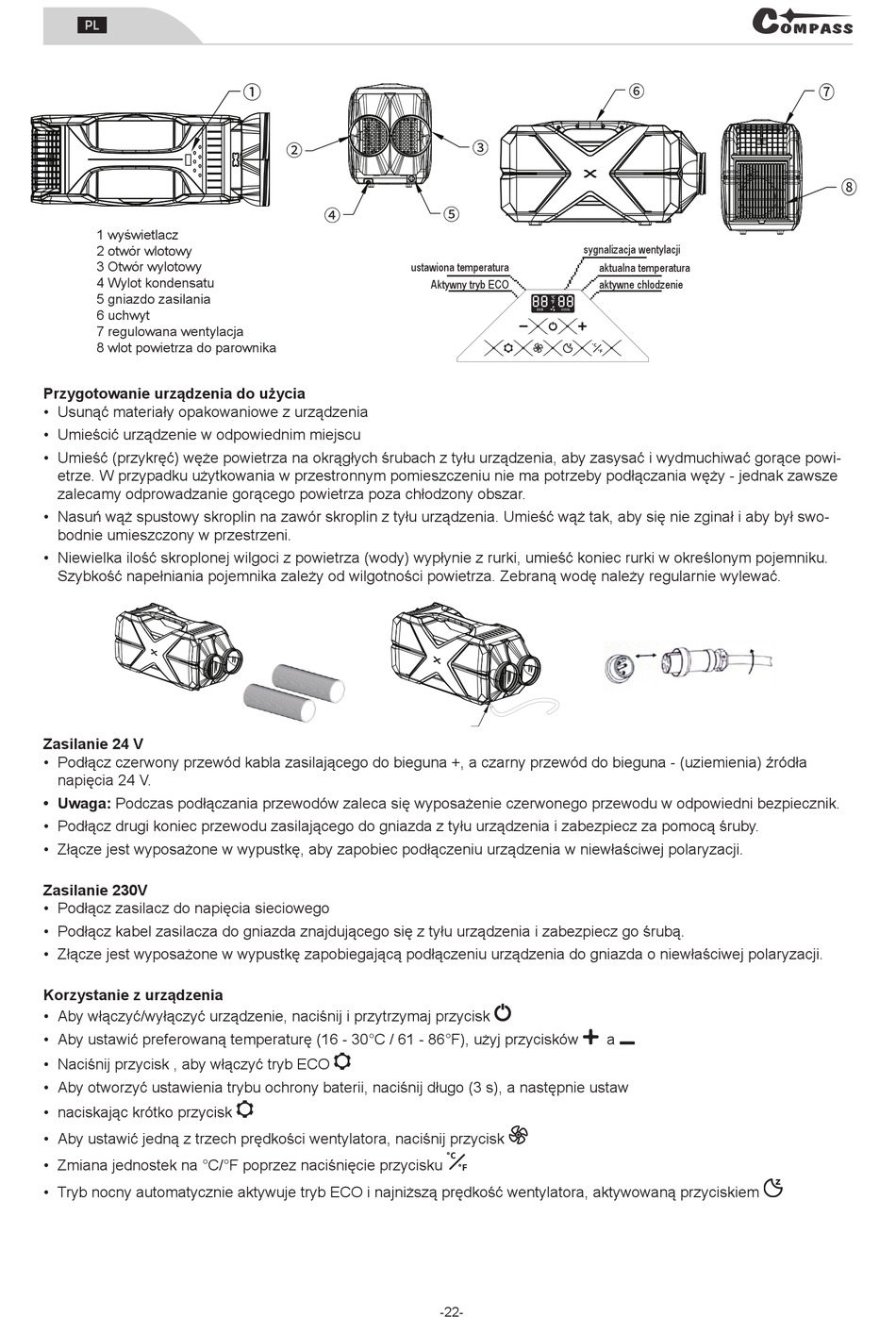

Compass 07 075 Anweisungen Für Den Gebrauch Seite 22

p
1 wyświetlacz
2 otwór wlotowy
3 Otwór wylotowy
4 Wylot kondensatu
5 gniazdo zasilania
6 uchwyt
7 regulowana wentylacja
8 wlot powietrza do parownika
Przygotowanie urządzenia do użycia
• Usunąć materiały opakowaniowe z urządzenia
• Umieścić urządzenie w odpowiednim miejscu
• Umieść (przykręć) węże powietrza na okrągłych śrubach z tyłu urządzenia, aby zasysać i wydmuchiwać gorące powi-
etrze. W przypadku użytkowania w przestronnym pomieszczeniu nie ma potrzeby podłączania węży - jednak zawsze
zalecamy odprowadzanie gorącego powietrza poza chłodzony obszar.
• Nasuń wąż spustowy skroplin na zawór skroplin z tyłu urządzenia. Umieść wąż tak, aby się nie zginał i aby był swo-
bodnie umieszczony w przestrzeni.
• Niewielka ilość skroplonej wilgoci z powietrza (wody) wypłynie z rurki, umieść koniec rurki w określonym pojemniku.
Szybkość napełniania pojemnika zależy od wilgotności powietrza. Zebraną wodę należy regularnie wylewać.
Zasilanie 24 V
• Podłącz czerwony przewód kabla zasilającego do bieguna +, a czarny przewód do bieguna - (uziemienia) źródła
napięcia 24 V.
• Uwaga: Podczas podłączania przewodów zaleca się wyposażenie czerwonego przewodu w odpowiedni bezpiecznik.
• Podłącz drugi koniec przewodu zasilającego do gniazda z tyłu urządzenia i zabezpiecz za pomocą śruby.
• Złącze jest wyposażone w wypustkę, aby zapobiec podłączeniu urządzenia w niewłaściwej polaryzacji.
Zasilanie 230V
• Podłącz zasilacz do napięcia sieciowego
• Podłącz kabel zasilacza do gniazda znajdującego się z tyłu urządzenia i zabezpiecz go śrubą.
• Złącze jest wyposażone w wypustkę zapobiegającą podłączeniu urządzenia do gniazda o niewłaściwej polaryzacji.
Korzystanie z urządzenia
• Aby włączyć/wyłączyć urządzenie, naciśnij i przytrzymaj przycisk
• Aby ustawić preferowaną temperaturę (16 - 30°C / 61 - 86°F), użyj przycisków
• Naciśnij przycisk , aby włączyć tryb ECO
• Aby otworzyć ustawienia trybu ochrony baterii, naciśnij długo (3 s), a następnie ustaw
• naciskając krótko przycisk
• Aby ustawić jedną z trzech prędkości wentylatora, naciśnij przycisk
• Zmiana jednostek na °C/°F poprzez naciśnięcie przycisku
• Tryb nocny automatycznie aktywuje tryb ECO i najniższą prędkość wentylatora, aktywowaną przyciskiem
ustawiona temperatura
Aktywny tryb ECO
-22-
sygnalizacja wentylacji
aktualna temperatura
aktywne chłodzenie
a
