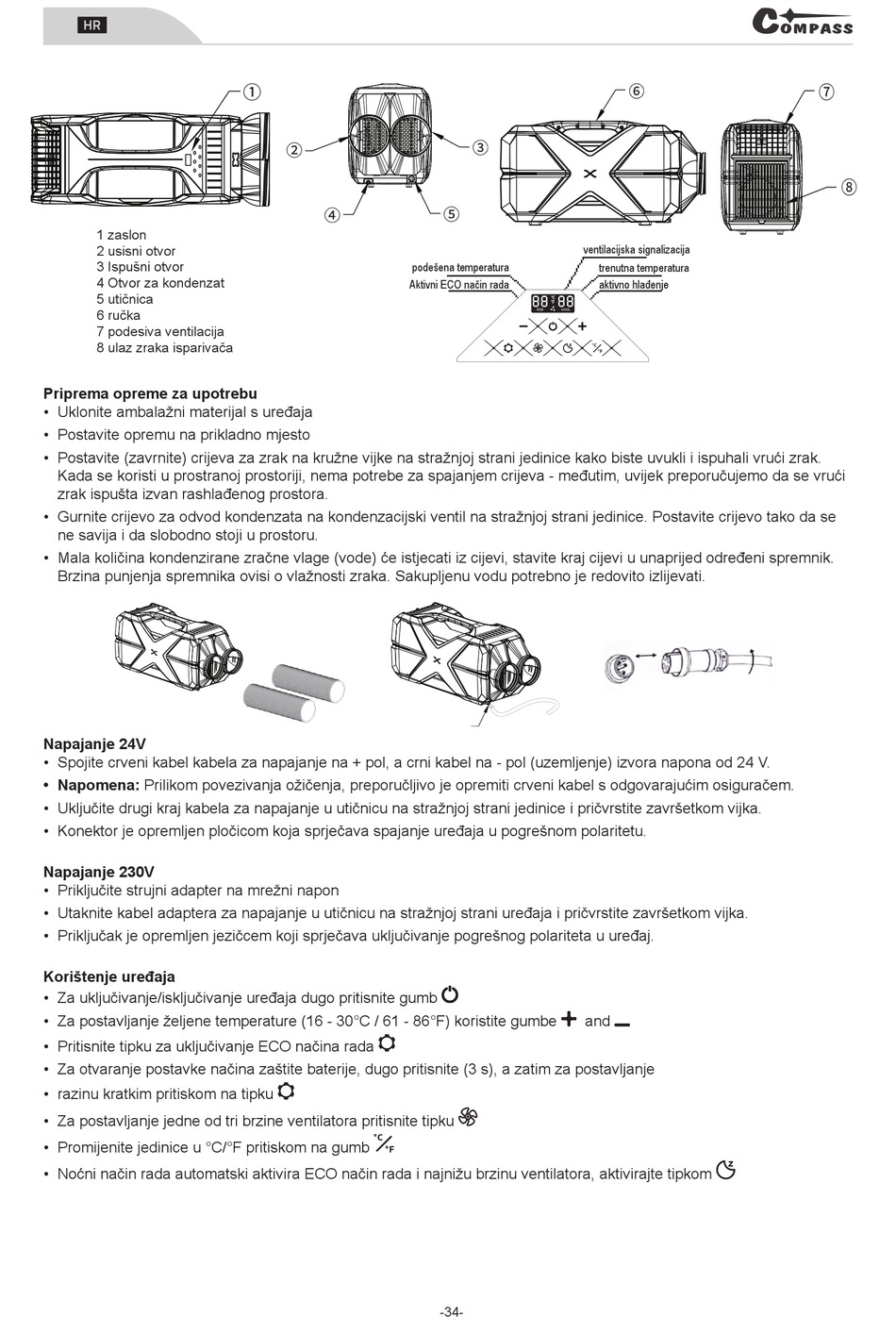

Compass 07 075 Anweisungen Für Den Gebrauch Seite 34

o
1 zaslon
2 usisni otvor
3 Ispušni otvor
4 Otvor za kondenzat
5 utičnica
6 ručka
7 podesiva ventilacija
8 ulaz zraka isparivača
Priprema opreme za upotrebu
• Uklonite ambalažni materijal s uređaja
• Postavite opremu na prikladno mjesto
• Postavite (zavrnite) crijeva za zrak na kružne vijke na stražnjoj strani jedinice kako biste uvukli i ispuhali vrući zrak.
Kada se koristi u prostranoj prostoriji, nema potrebe za spajanjem crijeva - međutim, uvijek preporučujemo da se vrući
zrak ispušta izvan rashlađenog prostora.
• Gurnite crijevo za odvod kondenzata na kondenzacijski ventil na stražnjoj strani jedinice. Postavite crijevo tako da se
ne savija i da slobodno stoji u prostoru.
• Mala količina kondenzirane zračne vlage (vode) će istjecati iz cijevi, stavite kraj cijevi u unaprijed određeni spremnik.
Brzina punjenja spremnika ovisi o vlažnosti zraka. Sakupljenu vodu potrebno je redovito izlijevati.
Napajanje 24V
• Spojite crveni kabel kabela za napajanje na + pol, a crni kabel na - pol (uzemljenje) izvora napona od 24 V.
• Napomena: Prilikom povezivanja ožičenja, preporučljivo je opremiti crveni kabel s odgovarajućim osiguračem.
• Uključite drugi kraj kabela za napajanje u utičnicu na stražnjoj strani jedinice i pričvrstite završetkom vijka.
• Konektor je opremljen pločicom koja sprječava spajanje uređaja u pogrešnom polaritetu.
Napajanje 230V
• Priključite strujni adapter na mrežni napon
• Utaknite kabel adaptera za napajanje u utičnicu na stražnjoj strani uređaja i pričvrstite završetkom vijka.
• Priključak je opremljen jezičcem koji sprječava uključivanje pogrešnog polariteta u uređaj.
Korištenje uređaja
• Za uključivanje/isključivanje uređaja dugo pritisnite gumb
• Za postavljanje željene temperature (16 - 30°C / 61 - 86°F) koristite gumbe
• Pritisnite tipku za uključivanje ECO načina rada
• Za otvaranje postavke načina zaštite baterije, dugo pritisnite (3 s), a zatim za postavljanje
• razinu kratkim pritiskom na tipku
• Za postavljanje jedne od tri brzine ventilatora pritisnite tipku
• Promijenite jedinice u °C/°F pritiskom na gumb
• Noćni način rada automatski aktivira ECO način rada i najnižu brzinu ventilatora, aktivirajte tipkom
podešena temperatura
Aktivni ECO način rada
-34-
ventilacijska signalizacija
trenutna temperatura
aktivno hlađenje
and
