Conti+ CONVARIO Betriebs- Und Montageanleitung

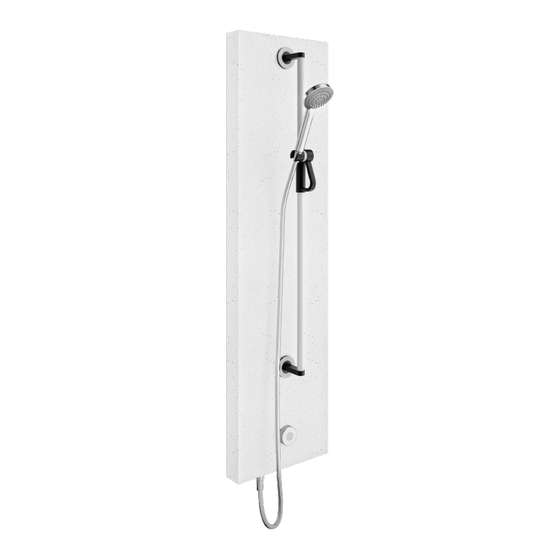

Duschpaneel mit elektronisch geregelter mischeinrichtung, inklusive verbrühungsschutz, für wandmontage
Verwandte Anleitungen für Conti+ CONVARIO
Inhaltszusammenfassung für Conti+ CONVARIO

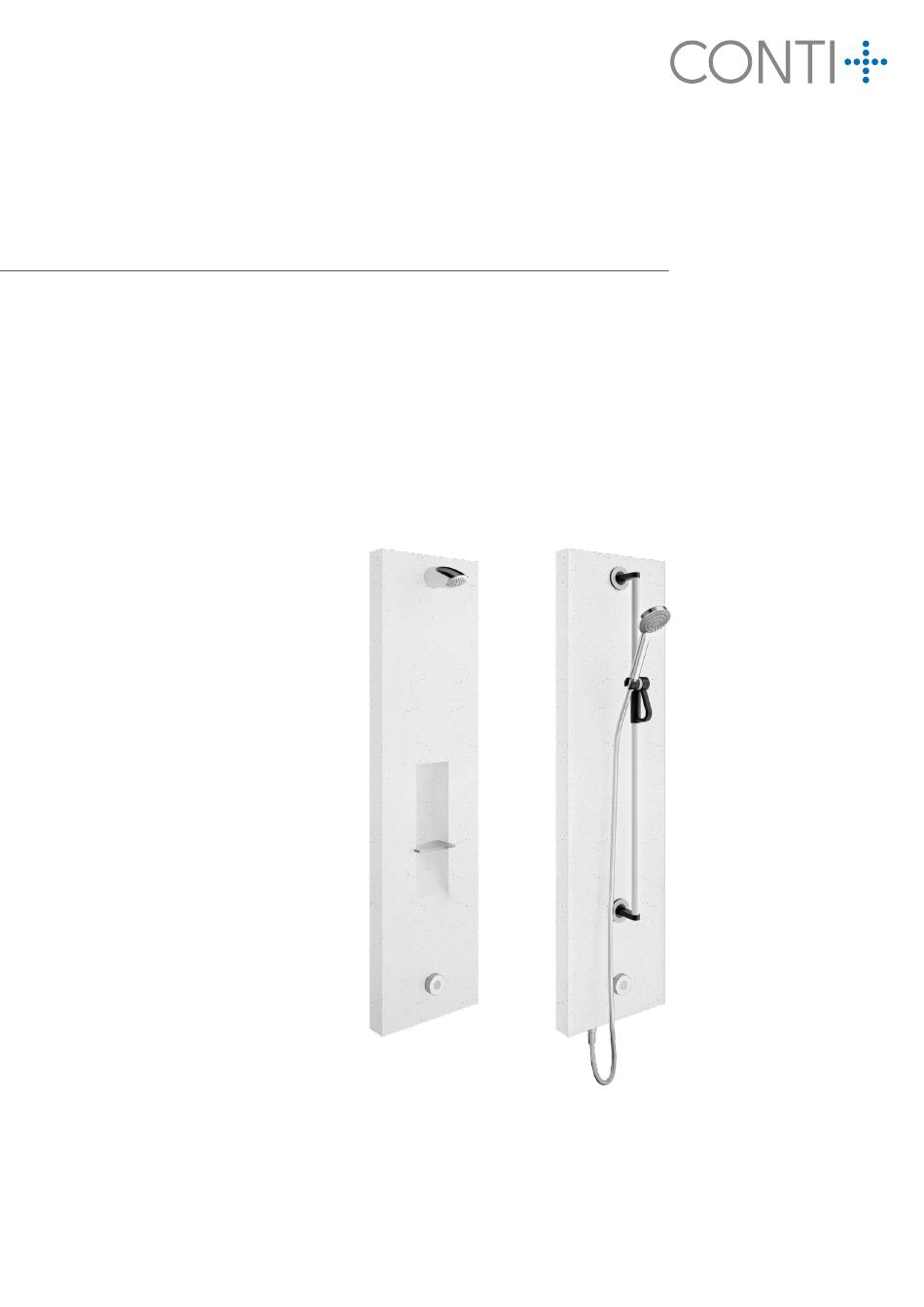

- Seite 1 Betriebs- und Montageanleitung CONTI + CONVARIO Duschpaneel Duschpaneel mit elektronisch geregelter Mischeinrichtung, inklusive Verbrühungsschutz, für Wandmontage. passend für Ausführung Brausekopf Ausführung Handbrause...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen ..........................4 Reinigungshinweise ............................5 Technische Daten | Maßzeichnungen Varianten mit Brausekopf ..............6 Technische Daten | Maßzeichnungen Varianten mit Handbrausegarnitur ............8 Lieferumfang Brausekopf ..............................10 Handbrause ..............................11 Montage- und Anschlussmaße Montagehöhe und Abstände ........................... 12 Elektroinstallation Allgemeine Installationshinweise ........................ -
Seite 4: Wichtige Informationen
Wichtige Informationen Lesen Sie die beigelegten Sicherheitshinweise Produkt in frostfreier, trockener Umgebung lagern. unbedingt vor Installation und Inbetrieb nahme Befestigungsmaterial im Lieferumfang auf Verwend- des Systems / Produkts. barkeit für aktuelle Wandbeschaffen heit prüfen. Fehlinstallationen können Funk tions störun gen Nur Befestigungsschrauben aus nichtrostendem und Schäden verursachen sowie zur Gefahr Stahl einsetzen. -
Seite 5: Reinigungshinweise
Reinigungshinweise – CONVARIO im Sanitärbereich Mit dem Erwerb eines CONVARIO-Duschpaneels Leichte Gebrauchsspuren lassen sich ebenfalls mit haben Sie sich für ein langlebiges, hygienisches, diesen Mitteln beseitigen. Kratzer können mit fei- homogenes und massives Oberflächenmaterial nem Schleifpapier (Körnung 320 – 400) in krei- entschieden, dessen Eleganz und Schönheit bei... -
Seite 6: Technische Daten | Maßzeichnungen Varianten Mit Brausekopf
Technische Daten Anschlussspannung (Netz) 24 V/DC Anschlussspannung (CNX) 30 V/DC, 24 V/DC zusätzlich Betriebsdruck 2,5 – 5,0 bar Werkseinstellung 30 Sekunden Wasserlaufzeit (andere Werte einstellbar über Piezo-Taster, CNX oder Service APP) Werkseitig deaktiviert Hygienespülung (24h | 48h | 72h, einstellbar über Piezo- Taster, CNX oder Service APP) Nach Ende der Duschzeit (oder STOPP durch erneutes Betätigen Memoryzeit Temperatur des Piezo-Tasters) bleibt die eingestellte Temperatur für 30 Sek. - Seite 7 Maßzeichnungen | Varianten mit Brausekopf ohne Ablage mit Ablage CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Stand 02/2025...
-
Seite 8: Technische Daten | Maßzeichnungen Varianten Mit Handbrausegarnitur
Technische Daten Anschlussspannung (Netz) 24 V/DC Anschlussspannung (CNX) 30 V/DC, 24 V/DC zusätzlich Betriebsdruck 2,5 – 5,0 bar Werkseinstellung 30 Sekunden Wasserlaufzeit (andere Werte einstellbar über Piezo-Taster, CNX oder Service APP) Werkseitig deaktiviert Hygienespülung (24h | 48h | 72h, einstellbar über Piezo- Taster, CNX oder Service APP) Nach Ende der Duschzeit (oder STOPP durch erneutes Betätigen Memoryzeit Temperatur des Piezo-Tasters) bleibt die eingestellte Temperatur für 30 Sek. - Seite 9 Maßzeichnungen | Varianten mit Handbrausegarnitur ohne Ablage mit Ablage CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Stand 02/2025...
-
Seite 10: Lieferumfang
Lieferumfang Varianten mit Brausekopf Steckanschluss Brausekopf (Brausekopf nicht im Lieferumfang enthalten) Thermostat E flexible Anschlussschläuche Filterdichtungen Anschlusswinkel Kugelventile (Vorabsperrung) CNX Version oder oder Netzversion mit Transverter und BLE CONO27000 Bedieneinheit (E-Control) CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. -
Seite 11: Handbrause
Lieferumfang Varianten mit Handbrausegarnitur Handbrausegarnitur komplett mit Befestigungsstange und Anschlussschlauch Thermostat E flexible Anschlussschläuche Filterdichtungen Anschlusswinkel Kugelventile (Vorabsperrung) CNX Version oder oder Netzversion mit Transverter und BLE CONO27000 Bedieneinheit (E-Control) CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. -
Seite 12: Montage- Und Anschlussmaße
Montage- und Anschlussmaße Montagehöhe und Abstände * Montagehöhenempfehlung siehe VDI 3818 und VDI 6000 B2 / B6 CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. -
Seite 13: Allgemeine Installationshinweise
Elektroinstallation – allgemein Allgemeine Installationshinweise abmanteln einführen Einzeladern nicht abisolieren Rückseite transparent parallel quetschen Bei der Installation von Kabeln und Steck- parallel verbindungen, Kabel nach unten zeigend platzieren und Tropfschlaufen bilden. nicht korrekt komplett geschlossen geschlossen IP68 Schnellverbinder im Converter Gehäuse platzieren und Zugentlastung nutzen. -
Seite 14: Netzversion - Topologieschema
Elektroinstallation – Netzversion Topologieschema Die Topologie beschreibt schematisch die Anordnung der Leitungen, den Leitungstyp, die Leitungslängen und die Anzahl der Armaturen. max. 100 Meter / max. 10 Duschen Kabeltyp CONO513000 J-Y(St)Y 2x2x0,8 mm Netzteil im Einbaugehäuse – – 24 V/DC 230 V/AC Schutzkontakt Steckdose Leitungslänge ab Netzteil bis letzte Dusche max. -
Seite 15: Netzversion - Verdrahtung Netzteil
Elektroinstallation – Netzversion Verdrahtung Netzteil CONO513000 | 24 V/DC Netzteil im Einbaugehäuse schwarz weiß gelb – – Weiße und gelbe Ader nicht angeschlossen! 230 V/AC 24 V/DC Schutzkontakt Steckdose Anschluss an Anschlussverteiler / Dusche Netzteil im Einbaugehäuse nicht im Lieferumfang enthalten. Bitte unter Beachtung des Topologieschemas separat bestellen (CONO513000). -
Seite 16: Netzversion - Verdrahtung Converter
Elektroinstallation – Netzversion Verdrahtung Anschlussverteiler 3x Schnellverbinder (1x Reserve) schwarz IP 68 IP 68 <1mm >1mm! <1mm >1mm! CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. -
Seite 17: Netzversion - Steckverbindungen
Elektroinstallation – Netzversion Steckverbindungen E-Thermostat Transverter (CONO240000) Anschlussverteiler (CONO570000) BLE Converter (CONO270000) Bedieneinheit E-Control CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Stand 02/2025... -
Seite 18: Cnx Version - Topologieschema
Elektroinstallation – CNX Version Topologieschema Die Topologie beschreibt schematisch die Anordnung der Leitungen, den Leitungstyp, die Leitungslängen und die Anzahl der Armaturen. max. 100 Meter / max. 10 Duschen 250 Meter CONO513000 | 24 V/DC Netzteil im Einbaugehäuse CNX Steuerschrank –... -
Seite 19: Cnx Version - Verdrahtung Cnx Steuerschrank
Elektroinstallation – CNX Version Verdrahtung CNX Steuerschrank CNX Steuerschrank Ant 2 Ant 1 SD-Card SD-Card Reset Power A B C Ethernet Ethernet gelb und weiß nicht angeschlossen 230 V/AC Schutzkontakt Steckdose 30V/DC zum Netzteil CNX Steuerschrank nicht im Lieferumfang enthalten. Bitte unter Beachtung des Topologieschemas separat bestellen (CONO140000 - CNX64 | CONO150000 - CNX150). -
Seite 20: Cnx Version - Verdrahtung Netzteil
Elektroinstallation – CNX Version Verdrahtung Netzteil CONO513000 | 24 V/DC Netzteil im Einbaugehäuse – – gelb und weiß nicht angeschlossen schwarz schwarz (-) rot (+) 24 V/DC 230 V/AC Schutzkontakt Steckdose 30 V/DC Anschluss an Converter / Dusche 30V/DC vom CNX Steuerschrank Netzteil im Einbaugehäuse nicht im Lieferumfang enthalten. -
Seite 21: Cnx Version - Verdrahtung Cnx Converter
Elektroinstallation – CNX Version Verdrahtung CNX Converter CONO210012 Converter in Dusche 30 V/DC Versorgung CNX (BUS) 24 V/DC Versorgung E-Thermostat schwarz weiß gelb 30 V/DC vom CNX Steuerschrank und 24 V/DC vom Netzteil 30 V/DC und 24 V/DC zu weiteren Convertern / Duschen 6 V/DC Anschluss an E-Thermostat CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. -
Seite 22: Cnx Version - Steckverbindungen
Elektroinstallation – CNX Version Steckverbindungen E-Thermostat Converter (CONO210012) Bedieneinheit E-Control CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Stand 02/2025... -
Seite 23: Inbetriebnahme | Neustart
Inbetriebnahme | Neustart Vor Inbetriebnahme ist sicherzustellen, dass ein Mindestbetriebsdruck von 1,5 bar anliegt. Die Inbetriebnahme muss bei geöffneten Wasseranschlüssen erfolgen. Während des Hochfahrens dürfen keine Funktionsauslösungen (z.B. Start/Stopp) vorgenommen werden! Nach Herstellen der Spannungsversorgung beginnt der Bootvorgang automatisch. Der Bootvorgang dauert zwischen 10 und 15 Sekunden. -
Seite 24: Einstellungen
Einstellungen Wasserlaufzeit einstellen CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Stand 02/2025... -
Seite 25: Hygienespülung Einstellen
Einstellungen Hygienespülung einstellen CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 info@conti.plus | www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Stand 02/2025... -
Seite 26: Brauseköpfe
Brauseköpfe lange Brausekopf-Varianten kurze Brausekopf-Varianten GOLF RAIN2 VESUV SHORTY CITY CONO010010 CONO020010 CONO060010 CONO030010 CONO050010 Steckanschluss kurz mit Adapter und Steckanschluss kurz mit Durchflussbegrenzer Durchflussbegrenzer 9l/min 6l/min 9l/min 6l/min Gewindestift des Brausekopfes lösen Gewindestift des Brausekopfes lösen SW 3 25-29 25-29 Brausekopf entfernen Brausekopf entfernen... -
Seite 27: Handbrause
Handbrause Allgemein • Stufenlos verstellbarer Handbrausehalter • Abdeckblenden aus Edelstahl Einstellung der Handbrausehalterung: • Fest (Abb.1) • Gelöst (Abb.2) Der Bewegungswiderstand der Handbrausehalterung kann angepasst werden: • Einstellen des Widerstands für die Bewegung auf der Führungsschiene (Abb. 3) • Einstellen des Widerstandes für Handbrausehalterung (Abb. 4) CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. -
Seite 28: Funktionen
Funktionen Start/Stopp durch Drücken Temperaturauswahl durch Drehen 100 % kalt bis max. 43 °C. Die Temperatur kann bereits vor Auslösung eingestellt werden. Der voreingestellte Temperaturbereich wird über die LED angezeigt. Elektronisch gesteuerter Verbrühschutz Temperatur-Memory-Funktion STOP °C 48 °C 48° Werkseitig voreingestellt. Andere Werte über Nach Stopp der Wasserabgabe bleibt die zuletzt Service APP oder CNX einstellbar (max. -
Seite 29: Fehlerbehebung
Fehlerbehebung Sollte das Duschpaneel nicht einwandfrei funktionieren, führen Sie bitte zunächst einen Neustart gemäß den Angaben auf Seite 23 durch. Sollte die Funktion auch nach dem Neustart beeinträchtigt sein, überprüfen Sie bitte nachfolgend aufgeführte Punkte zur Fehlerbehebung. STÖRUNG MÖGLICHE URSACHE MÖGLICHE LÖSUNG - Wasserzufuhr abgesperrt - Wasserzufuhr öffnen... -
Seite 30: Service
Service Informationen und Kontakt CONTI Sanitärarmaturen GmbH Vor der Kontaktaufnahme halten Sie bitte folgende Informationen bereit: Hauptstraße 98 Tel. +49 641 98221 0 35435 Wettenberg info@conti.plus • Artikelnummer www.conti.plus • Beschreibung • Baujahr Diese Informationen finden Sie auf dem Unser Kundenservice steht 24/7 für Sie bereit! silbernen Aufkleber am Produkt, zu finden auf der Innenseite des Dusch- Hotline Deutschland:... - Seite 32 Verlässlich & Innovativ Hygienische und smarte Dusch- und Waschraumkonzepte für ein Plus an Lebensqualität: Dafür steht die Marke CONTI + seit 50 Jahren. Dank unserer innovativen Technologien, dem breit aufgestellten Produkt port- folio und einem umfassenden Service- angebot bieten wir unseren Kunden für jede Anforderung im Neubau- und Sanierungsbereich die optimale Lösung.
